一种斜屋面仿古混凝土椽子施工技术研究

发表时间：2021/4/12 来源：《基层建设》2020年第32期作者：孙博佳

[导读] 摘要：为了提高施工质量，在长期的施工过程中不断探索和总结，针对斜屋面仿古混凝土椽子的特点，采用预制椽子间盒型模板、新型小体积混凝土振捣工艺，对斜屋面仿古混凝土椽子进行一次浇筑，形成了一套先进、合理、能够充分指导现场施工的工艺。通过实际应用，该工艺施工简便、可行。

        陕西建工集团有限公司陕西西安 710000
        摘要：为了提高施工质量，在长期的施工过程中不断探索和总结，针对斜屋面仿古混凝土椽子的特点，采用预制椽子间盒型模板、新型小体积混凝土振捣工艺，对斜屋面仿古混凝土椽子进行一次浇筑，形成了一套先进、合理、能够充分指导现场施工的工艺。通过实际应用，该工艺施工简便、可行。由传统的预制构件转变为预制盒型模板，解决了以往施工当中预制构件与主体结构连接处脱落、开裂等质量通病，使得工程质量明显提高，加快施工进度和节约费用。
        关键词：斜屋面、混凝土椽子、预制盒型模板、小体积混凝土振捣密实方式。
        1、工艺原理
        在斜屋面仿古混凝土椽子施工过程中，在椽子间安装预制盒型模板，将盒型模板固定在屋面整体模板上，保证模板安装位置的准确性及牢固性，涂刷脱模剂，再进行混凝土浇筑，一次拆模成型。预制盒型模板同屋面整体模板同时拆除，椽子一次成型。
        2.工艺流程及操作要点
        2.1 工艺流程

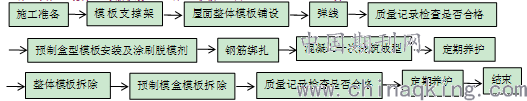

        2.1.1总体流程

        2.1.2子流程
        1、椽子预制盒型模板制作

        2、椽子预制盒型模板安装

        3、屋面施工及模板拆除

        2.2操作要点
        2.2.1椽子预制盒型模板制作施工
        1、计算椽子间预制盒型模板尺寸
        精确计算出椽子间预制盒型模板的类型、数量、尺寸，开出椽子间预制盒型模板规格、数量、长度等加工计划单。计算标准椽子间预制盒型模板尺寸可以直接从图纸上得到。
        2、施工放样
        对无法直接从图纸上读取的数据进行BIM仿真、分析、模拟。在施工现场按1∶1比例制作实际模型以供施工放样参考。
        3、椽子间预制盒型模板制作
        （1）椽子间预制盒型模板分为标准椽子间预制盒型模板、翼角椽子间预制盒型模板两大类进行预制。根据计算出的椽子间预制盒型模板尺寸，进行预制盒型模板制作。为保证椽子间模板顺利拆除、拆模后质量效果,采用了创新的泡沫板外夹胶合板的新型模板。一般标准椽子间预制盒型模板需求量比较大，可预制100-200套预制盒型模板进行周转。
        （2）标准椽子间预制盒型模板制作时，根据预制盒型模板尺寸裁出板材，两边胶合板现场加工制作，聚乙烯泡沫板根据所需尺寸厂家定制。两侧板材作为侧模板，中间夹聚乙烯泡沫条填充，最后用胶带缠绕固定。
        （3）翼角椽子间预制盒型模板制作时长短不一，靠近老角梁处最短，依次逐渐递减。翼角椽子间预制盒型模板最好成对制作，以保证翼角部位不同方向的同一位置翼角椽子间预制盒型模板尺寸一致。保证后面混凝土浇筑后椽子一次成型，质量效果好。
        （4）椽子间预制盒型模板应在指定位置分类堆放好,对于各种椽子间预制盒型模板按所在位置逐次编码，椽子间预制盒型模板叠堆下应垫方木，叠放整齐，堆放高度不宜超过1.2m。
        （5）质量检查
        严格检查预制椽子间预制盒型模板的外形尺寸是否合格,应符合质量验收规范的要求，如有缺陷应及时处理，保证椽子预制盒型模板的完整。
        3.2.2椽子预制盒型模板安装施工
        （1）底架搭设
        根据工程现场特点进行脚手架的设计，既要配合主体构架的施工，又要考虑檐口、翼角部位的安全可靠性。安装檐口所用脚手架，立杆一般按纵向间距90cm，横向间距为出檐加50cm（一个人的行走宽度），椽下内立杆高度为屋面下平，外立杆高度为檐口标高加1.8m。立杆与横杆交接处设置双扣件。设置剪刀撑，增加整体强度。
        （2）预制标准模板定位放线
        模板支撑架完成后，屋面整体模板铺设，模板铺设保证表面标高在允许偏差±5mm，表面平整度±5mm。在模板面上放出预制标准模板的平面位置线，复核其位置准确性，误差不超过2mm。檐口轴线采用吊线向上传递，各层50标高线上翻都应有专人负责，为屋面檐口的形成打下了基础。
        （3）预制标准椽子间盒型模板安装
        在模板面上放出预制标准盒型模板的平面位置线后，进行预制标准椽子间盒型模板安装。安装位置误差控制在2mm以内。模板两侧采用圆钉锚固固定，圆钉间距不大于500mm。确保预制盒型模板在浇筑混凝土时不发生位置偏移及模板上浮情况发生。
        （4）翼角预制放射状的盒型模板定位放线
        在屋面整体模板上放出翼角部分的平面轴线及45°轴线，在现有轴线基础上放出翼角椽子间预制盒型模板平面线，翼角平面轴线控制椽子的方向及具体位置，进行翼角椽子间预制盒型模板轴线核对。
        （5）预制翼角放射状的模板安装
        在模板面上放出预制翼角椽子间模板的平面轴线及45°轴线后，进行预制翼角椽子间盒型模板安装。安装位置误差控制在2mm以内。模板两侧采用圆钉锚固固定，对于长度较小模板视情况增加圆钉锚固数量，确保预制盒型模板在浇筑混凝土时不发生位置偏移及模板上浮情况发生。
        （6）校正、验收
        当模板及钢筋工程完毕后再次进行检查验收，檐口模板应拉通线进行校核，标准椽间预制盒型模板每段也应拉通线进行校核，以确保在绑扎屋面板、梁及椽子钢筋结构的尺寸、位置准确。
        3.2.3屋面施工及模板拆除
        （1）屋面板钢筋施工
        屋面模板及椽子间预制盒型模板支设、安装完毕后，依次绑扎现浇板筋、椽子钢筋、翼角椽子钢筋等，椽子挂筋预留成直头，在帮扎完屋面板面筋时弯出锚固弯钩，这样便于屋面板筋的施工。
        （2）椽子钢筋施工
        屋面板钢筋绑扎完成后，在屋面板钢筋下部穿入椽子主筋，将椽子主筋与挂筋绑扎，再将挂筋与屋面板主筋绑扎固定，增加椽子钢筋的整体性。
        （3）屋面板与椽子混凝土一次浇筑施工
        在屋面板与椽子混凝土一次浇筑施工中，在屋面坡度过大时，采用网眼尺寸为15mm*15mm的钢丝网在上下排钢筋之间按间距不大于1.5m的要求固定牢靠后，在平行坡向方向划分2m宽的浇筑带。这样将面积较大的屋面分隔成2.0*1.5m浇筑块，相当于在小范围内进行混凝土施工，便于操作和质量控制。采用小型手提式混凝土振捣器（选用小于椽子截面尺寸的型号）对椽子混凝土进行振捣,保证混凝土的密实性。再采用常规施工方式进行屋面板混凝土浇筑及振捣。
        （4）定期养护
        混凝土浇筑完后用塑料薄膜及毛毡覆盖。每天要对混凝土进行浇水养护，特别是在夏季施工中更应注意，避免椽子裂缝。
        （5）椽子间预制盒型模板拆除
        在屋面整体模板拆除后进行椽子间预制盒型模板的拆除，在拆除椽间预制盒型模板时，用木质楔向预制盒型模板两边缓慢打入使其松动，再进行拆除，要确保模板的完整性。拆除后的椽间预制盒型模板集中堆放，便于下次周转利用。
        （6）质量检查
        严格进行过程控制,应符合质量验收规范的要求，如有缺陷应及时处理，保证椽子良好的外观。
        4、总体评价
        由传统的预制构件转变为预制盒型模板，彻底终结了以往施工当中预制构件与主体结构连接处脱落、开裂等质量通病，使得工程质量明显提高，加快施工进度和节约费用。
        预制椽子间盒型模板比预制混凝土椽子成本要低。在安装预制构件转运过程中预制椽子间盒型模板要比预制混凝土椽子重量轻、不容易损坏，与预制混凝土椽子相比，施工简便、操作灵活、模板可以重复利用，不仅降低了安装费用也保证了施工质量，环保、节能效果明显。
        参考文献：
        [1]杨辉.关于仿古屋面混凝土椽子现浇施工工艺的探索.中国建筑金属结构，2013，（20）.
        [2]贺红伟.现浇混凝土仿古屋面椽子施工技术.建材发展导向（上）2014，（12）.
        [3]周奇海.现代施工技术在仿古建筑中的应用.建筑施工，2017.39（7）.
        [4]广俊民.现代凹形仿古屋面檐椽施工技术.山西建筑，2016，42（4）.
        [5]祖志安、钟敬来、闫少飞.仿古双椽子大挑檐清水混凝土施工技术.建筑技术，2015,36（9）.
