抛丸机器人自动喷砂罐故障诊断

发表时间:2021/4/12   来源:《科学与技术》2020年36期   作者:季炜
[导读] 自动喷砂罐作为抛丸机器人喷砂系统的核心部件
        季炜
        青岛四方庞巴迪铁路运输设备有限公司 山东青岛 266111
        摘要
        自动喷砂罐作为抛丸机器人喷砂系统的核心部件,同时也是故障几率较高的部件。本文介绍了自动喷砂罐的主要结构,并详细阐述了自动喷砂和自动加砂的工作流程,给出了常见故障的诊断方法和解决方案,并提出了改善措施,对自动喷砂罐维修工作有一定的指导意义。
        关键词:自动喷砂罐;抛丸机器人;故障诊断。

1.绪论
        随着人们生活水平的不断提高,动车或高铁已成为了人们出行首选。在动车制造行业,在涂装之前需要对整个车体表面进行抛丸处理,使之达到一个较高标准的粗糙度[1]。使用人工喷砂的粗糙度难以控制,均匀度难以保证。另外,抛丸过程环境恶劣,工人长期处于高粉尘,高噪音的环境中,容易诱发工伤和疾病[2]。通过使用机器人打砂来代替人工打砂,不仅提高了产品质量,也把操作者从恶劣的工作环境中解放出来,大大降低了劳动强度。
        自动喷砂罐作为自动抛丸系统的核心部件,同时也是故障几率较高的部件。本文介绍了自动喷砂罐的主要结构,阐述了自动喷砂和自动加砂的工作流程,给出了常见故障的诊断方法,并提出了改善措施。
2.自动喷砂罐结构

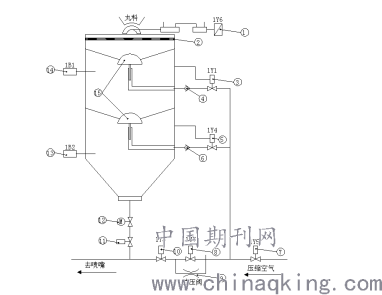

图1 自动喷砂罐的结构示意图
        图1是自动喷砂罐的结构示意图,喷砂罐内设有两个舱以实现连续工作。下舱用于喷砂,上舱用于丸料补给。喷砂罐带有不同的阀门和丸料传感器以实现正常操作。下面分别简要介绍一下各个部件的功能:
1.丸料阀(1Y6)。丸料阀是比例阀,在丸料补给打开,平时处于关闭状态;
2.过滤网。用于过滤丸料中磁选装置不能过滤的杂质,例如玻璃,铝屑等;
3.上舱进气排气阀(1Y1)。该阀为气动控制阀,通过外部电磁阀进行控制。阀门关闭时,进气打开,排气关闭;。阀门打开时,进气关闭,排气打开;
4.上舱进气单向阀。
5.下舱进气排气阀(1Y4)。该阀为气动控制阀,通过外部电磁阀进行控制。阀门关闭时,进气打开,排气关闭;阀门打开时,进气关闭,排气打开;
6.下舱进气单向阀。
7.主阀门(1Y5)。该阀门为电磁阀,为喷砂罐提供压缩空气;
8.压力选择阀(1Y7)。喷砂过程中打开,仅喷空气过程中关闭;
9.减压阀。仅喷空气过程中,压缩空气经过减压阀实现空气压力的调节;
10.丸料输送空气阀(1Y3)。该阀为气动控制阀,通过外部电磁阀进行控制。
11.丸料阀(1Y2)。该阀为气动控制阀,通过外部电磁阀进行控制。手动调节阀门旋钮可调节丸料流量;
12.检修阀。维修时可将此阀关闭,防止砂从喷砂罐中流出;
13.丸料位传感器(1B2)。检测下舱的丸料是否不足;
14.丸料位传感器(1B1)。检测上舱的丸料是否已满;
15.弹出式阀门。用于密封上下舱。
3.正常喷砂工作流程

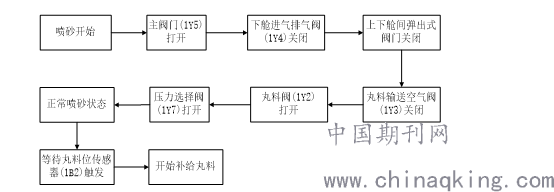

图2正常喷砂工作流程图
        如图2所示,当喷砂开始时,主阀门(1Y5)打开为喷砂罐提供压缩空气,下舱进气排气阀(1Y4)关闭,下舱开始进气加压。当下舱加压时,上下舱间的弹出式阀门关闭,下舱形成一个密闭舱。然后,丸料输送空气阀(1Y3)打开,丸料阀(1Y2)和压力选择阀(1Y7)打开。此时喷砂处于稳定运行中,直到下舱的丸料位传感器(1B2)得到丸料不足的信号。丸料自动补给在得到此信号后开始。
4.丸料补给工作流程

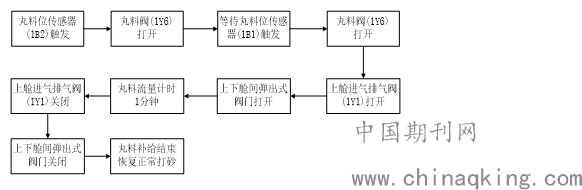

图3丸料补给工作流程图
        如图3所示,当丸料位传感器(1B2)收到丸料不足信号。丸料阀(1Y6)打开,丸料落入上舱。当上舱的丸料位传感器(IB1)被触发,给出上舱已满的信号,收到信号后丸料阀(1Y6)关闭。此时上舱已满,可以开始加压。上舱进气排气阀(1Y1)打开,上舱开始进气加压。加压时会关闭上舱的排气通道和弹出式阀门。加压结束后,两舱间的弹出式阀门会自动打开,上舱的丸料会自动调到下舱中。丸料流量计时1分钟后,上舱进气排气阀(1Y1)关闭,上舱排气通道打开,进气通道关闭,上舱开始减压。减压式上下舱之间的弹出式阀门又重新关闭,下舱恢复正常喷砂,丸料补给过程结束。
5.常见故障诊断
5.1打砂正常却无法自动加砂
        出现该故障的原因有如下几点:
        1. 上舱进气排气阀无法打开,进气通道无法打开,排气通道又无法关闭,而导致上舱的压力达不到要求;
        2. 上舱进气通道的单向阀损坏。单向阀损坏会导致上舱无法进气,导致上舱无法完成加压动作。
        3. 检查上舱的丸料位传感器(IB1),若未给出上舱已满的信号,则可能是丸料阀(1Y6损坏,或者中间的过滤网堵死。
5.2 只出砂不出空气。
        由于喷枪可以出砂,证明主阀门(1Y5)能够正常工作,并完成了对下舱的加压。我们需要重点检查压缩空气通道的压力选择阀门(1Y7)和丸料输送空气阀(1Y3)。压力选择阀门(1Y7)是电磁阀,检查是否动作正常。丸料输送空气阀(1Y3),由外部电磁阀控制,需检查电磁阀是否动作正常。若动作不正常,需清理电磁阀阀芯或者更换电磁阀。
5.3出砂不连续
        出砂不连续主要有以下两点原因:
1.丸料阀(1Y2)阀芯有异物。当阀芯有异物时,会导致出砂流量忽大忽小,从而引起出砂不连续现象。可打开阀门端盖,清理阀芯中的异物,或者更换丸料阀(1Y2)。
2.压力选择阀(1Y7)损坏。当压力选择阀(1Y7)损坏时,压缩空气通过减压阀进入砂管,会造成压力不足,也会导致出砂不连续。
6.改善措施
        由于压缩空气直接通入到喷砂罐中,因此压缩空气管路中不可避免存在一些粉尘。长此以往,这些粉尘会堵塞电磁阀的阀芯,使得被控元件不能正确动作,导致喷砂中断。针对该问题,我们发现电磁阀组前自带的过滤器过滤等级不高,并不能有效的过滤压缩空气中的粉尘,我们又在此之前增加了一个更高过滤等级的过滤器,大大降低了故障几率。
7.结论
        本文介绍了自动喷砂罐的主要结构,并详细阐述了自动喷砂和自动加砂的工作流程,给出了常见故障的诊断方法和解决方案,并提出了改善措施,对自动喷砂罐维修工作有一定的指导意义。
参考文献
1.蒲洪彬,许阳钊等.基于机器人的抛丸机自动化生产线改造.机床与液压.2010(24):7-9
2.张萍. 取代手工喷丸清理的机器人.国外机车车辆工艺.2000(16):16-17
