陈文善 赵春莉 山浩杰 郁正军 徐焦 谢鑫
中国水电四局（兰州）机械装备有限公司云南分公司 云南 祥云 672100
摘要：一种可移动组装式高空作业平台可在低于六米的高空作业，相对于传统作业平台（高空作业车与人字梯），结构简单可靠、方便拆装、成本低、安全性高，工作环境普适性强。且经过我公司在施工项目中的广泛运用，取得了一线工作者的一致好评。
前言：
高空作业平台是服务于各个行业高空作业、设备安装、检修等可移动性高空作业的产品。高空作业一般采用人字梯和高空作业车。人字梯作业高度一般不超过六米且安全性不高；高空作业车租赁费用较高，且需要专人操作。
现有八到十米高度高空作业大多依靠高空作业车进行，但是，高空作业车租赁费用较高，需要专人操作，且体积较大，需要车辆拖动或者安装行进动力，无法适用于较为复杂的厂区地形，因此，我们提出一种结构简单可靠、方便拆装、成本低、安全性高且可以人工推动的可移动组装式高空作业平台。
1设计思路：
一种可移动组装式高空作业平台，包括支撑机构和移动机构，移动机构包括底板,底板的上方固定有若干第三支撑柱，相邻第三支撑柱之间均连接有第三稳定杆，若干第三支撑柱的上方固定有连接槽板，连接槽板的上方开设有若干安装孔，连接槽板的侧面螺接有若干锁紧螺杆，锁紧螺杆均位于安装孔的侧面，支撑机构包括固定板，固定板的下方固定有若干第二支撑柱，若干第二支撑柱的下端均套接在安装孔的内部，固定板的上方设置有作业机构。
本高空作业平台的工作原理是：将支撑机构插入安装孔的内部，之后转动锁紧螺杆，锁紧螺杆将支撑机构进行固定，之后将作业机构固定在支撑机构的上方，完成组装，工作人员通过支撑机构和移动机构爬升到作业机构进行作业。底板的下方固定有若干万向轮，底板的上方固定有第二爬梯，第二爬梯的两侧固定在第三稳定杆的侧面。采用以上结构，工作人员通过第二爬梯爬升到支撑机构处，万向轮方便作业平台移动。第二支撑柱之间均固定有第二稳定杆，第二支撑柱的下端开设有连接孔，连接孔和锁紧螺杆配合锁紧。采用以上结构，第二稳定杆使若干第二支撑柱保持稳定，将第二支撑柱插入安装孔的内部，之后，转动锁紧螺杆，锁紧螺杆穿过连接孔，从而将第二支撑柱与连接槽板进行固定。固定板的下方固定有第一爬梯，第一爬梯的两侧固定在第二稳定杆的侧面，固定板上开设有第二爬升孔，第二爬升孔位于第一爬梯的上方。采用以上结构，工作人员从第二爬梯爬升到第一爬梯，再从第一爬梯爬升到第二爬升孔处。作业机构包括承载板，承载板固定在固定板上，承载板的上方开设有收纳槽和第一爬升孔，收纳槽与第一爬升孔连通，第一爬升孔位于第二爬升孔正上方，收纳槽位于第一爬升孔的上方，收纳槽的内部铰接有开合板。采用以上结构，打开开合板，工作人员依次穿过第二爬升孔和第一爬升孔，从而到达承载板的上方，关闭开合板，从而到达作业机构。作业机构还包括若干第一支撑柱，若干第一支撑柱均固定在承载板的上方，第一支撑柱的上方固定有连接杆，若干第一支撑柱之间固定有三个第一稳定杆。采用以上结构，将安全带依次挂接在连接杆和第一稳定杆上，从而可以对工作人员提供固定的位置，三个第一稳定杆为工作人员预留了空间，方便工作人员进行工作。

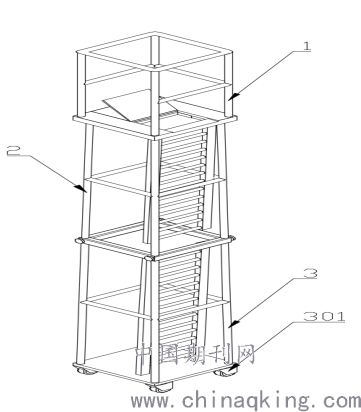

示意图如右：
.png)
2实践运用

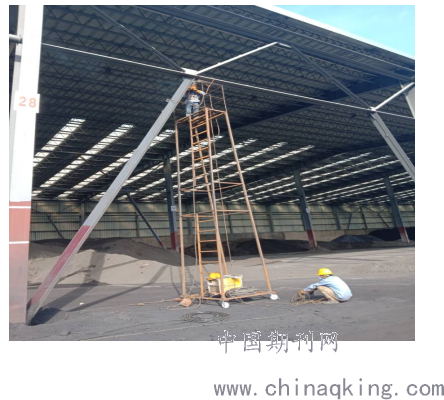

水目山货棚项目中，使用该组装式高空作平台进行高空施工，施工前，先将平台组装起来，推到相应的施工部位，施工人员通过人梯登上平台，再将施工所需设备吊上平台，过程中施工人员需要系好安全带；人员和设备准备完毕后，再次通过地面人员调整位置，到达最佳施工位置，方可进行施工。
该可移动组装式高空作业平台成本较低，安全性能较高，效果良好，满足高空作业使用要求的同时，节约了成本，节省了工期。该高空作业平台还可以应用于其他领域的高空作业，不论是安装还是焊接，都可以使用，该高空作业平台使用范围较广，使用效果较好。
.png)
3优点分析
与现有技术相比，本可移动组装式高空作业平台具有以下优点：
1、移动机构通过万向轮和底板配合，可以人工推动作业平台自由移动，从而适用于不同的厂区环境，提高了普适性；
2、支撑机构和移动机构配合，通过锁紧螺杆将第二支撑柱与连接槽板锁定，从而方便拆卸、运输；
3、作业机构通过连接杆和第一稳定杆配合，可以对工作人员进行安全防护，同时方便安全带挂接，作业安全度高。
4效益分析

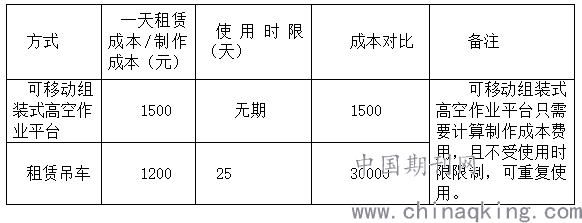

如果使用吊车进行施工，则需要租赁吊车进行施工，施工周期共计25 天，每天租赁16吨汽车吊1台，则吊车租赁费共计1200*25=30000元。使用该可移动组装式高空作业平台，则只需花费材料费以及制作费0.25吨*6000元/吨=1500元。则该高空作业平台共计节约30000-1500=28500元。
.png)
而传统的人字梯不足点在于，可供工作者有效使用的高度有限一般最高在五米多左右，且不可站在最顶端作业，再进一步限制了工作高度，在面对一些规模较大，高度较高的厂房工作环境时显得力不从心。再一方面，使用人字梯的同时，又需要同伴在下面帮扶，又浪费了人力。另一方面被禁止进行面对冲击性较大的作业（结构冲击钻孔、通风设备安装），进行以上作业必须移动脚手架或者钢管脚手架。从材质上，人字梯相当一部分是木制品，潮湿，日晒，虫蛀，都是需要额外人力物力资源去保养。且整体体积较大，不易拆卸，移动及其不方便，特别在拥挤的工作环境下，一定程度上较大影响工作效率。
我司提供的可移动组装式高空作业平台则可以有效的避免以上问题。首先，可移动组装式高空作业平台制作材料为钢材，木制品所要面对的问题均可避免。由于可移动组装式高空作业平台设计结构更加稳固，所以作业高度可达六米以上，且不需其他工作人员帮扶，节省了人力。顶部平台设计有扶手，人员还可以在顶端作业，进一步提高作业空间。整个平台每个均可拆卸，即使在拥挤的工作环境下依旧可以迅速运达工作区域，提高了工作效率。再加上底部滑轮设计，短距离的工作地点转移更加快速高效。
总结
可移动组装式高空作业平台具有良好的经济效益与安全性能，适用于多种高空作业环境。且该高空作业平台结构简单，可有效解决高空作业问题，且安全性较高，可以很好的满足高空作业一线工作人员的需求。同时可以有效地节省传统方法所需的人力物力资源，较明显的提高工作效率。可以在本行业及其它行业推广使用。
