豆虎林 王宗 唐桂林 郁正军 徐焦 邢超超
中国水电四局（兰州）机械装备有限公司云南分公司 云南 祥云 672100
摘要：本文通过在风电塔筒生产制造过程中，对于内饰件安装工序中门板安装方面进行研究及分析，从工艺方法、操作策略方面设计了一种辅助安装使用工装，通过此工装在工程实际生产应用的可行性，以及提升施工成果的有效性，从而帮助降低风电塔筒制作的成本提升生产效率。
关键字：风电塔筒；门板安装；辅助工装；提高效率
一、背景
风力发电作为目前一种重要的新能源行业，其风电塔架作为风电场不可缺少的一部分，在风电塔筒制造生产过程中，为了保证塔筒外壁油漆不受损坏，塔筒内壁附件安装的便利，以及电梯导轨爬梯的直线度、精度，运输时不受限高的影响，塔架门框往往会在做油漆最后一道油漆面漆时塔筒门框会在135度左右处；给门框装配增加了很大的难度和安全隐患。
目前塔筒门板安装均采用两个吊塔进行配合安装，但是两个吊塔配合安装会导致不容易调节安装的角度，从而增加安装的时间，从而降低了门框的安装效率，同时，两个吊塔配合会导致安装时门框晃动幅度增加，存在一定的安全隐患，因此，本文主要是从我们在风电塔筒制造过程中门板安装方面进行了研究及分析，从工程实践中提出一种安全高效的风电塔筒门板安装的使用工装。
二、工程概况
国家电投集团神木高家堡风电项目工程位于陕西省神木市城区西南约20千米处场地坐标为东经110°15′49″—110°25′47″,北纬038°35′20″-038°39′53″之间,占地约32.6平方千米。该区地处陕北黄土高原北侧,毛乌素沙漠南缘,为典型的峁梁沟壑区,高程一般为1189~1375米。由国家电投集团神木新能源发电有限公司投资建设的一座中型风力发电场,规划总装机容量约为100兆瓦安装32台单机容量为3.2兆瓦风力发电机组。
我公司承制了该项目的风电塔筒设备制造，总工程量约6471吨。在风电塔筒设备生产过程中，进入门门板安装是其中必不可少的一道工序，且进入门门板装配应保证与塔筒门框贴合紧密，使门密封条有一定均匀适当的压缩量，开、关门应顺利无阻滞现象。
三、辅助工装的简介

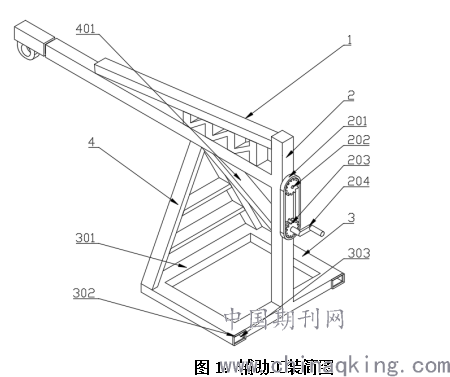

一种风电塔筒门板安装的辅助工装（图1），包括调节组件（2）和插接组件（3），其特征在于，所述插接组件（3）包括矩形框（301），矩形框（301）的上方设置有支撑组件（4），调节组件（2）包括支撑柱（205），支撑柱（205）固定在矩形框（301）的上方，支撑柱（205）的一侧固定有套接管（206），支撑柱（205）的一侧转动连接有丝杆（210），丝杆（210）位于套接管（206）的内部，丝杆（210）的端部贯穿伸出支撑柱（205），丝杆（210）的端部固定有从动链轮（202），支撑柱（205）的另一侧转动设置有摇杆（204），摇杆（204）上固定有主动链轮（203），从动链轮（202）和主动链轮（203）上设置有链条（201），套接管（206）的内部滑动设置有滑动杆（209），滑动杆（209）螺接在丝杆（210）上，滑动杆（209）的端部固定有连接块（208），连接块（208）的下方固定有挂环（207），套接管（206）上设置有稳定组件（1）。
.png)
四、辅助工装的工作原理
用手摇动摇杆，摇杆带动主动链轮转动，主动链轮通过链条带动从动链轮转动，从动链轮带动丝杆转动，丝杆带动滑动杆在套接管的内部滑动，滑动杆带动连接块移动，连接块带动挂环移动，从而调节到合适的长度，将倒链挂接在挂环上，再将门板用倒链吊装，之后，叉车的叉爪插入插接环的内部，插接环内部的倒角将叉车爪滑落到插接孔的内部，从而方便叉爪插入，之后叉车带动矩形框升高，从而带动门板升高，在这个工装的基础上制作一套起吊的支撑作为吊点，将门框用倒链吊装在这个吊点上面，叉车的移动和起升，再利用倒链的起升调整具体的门轴与门销的安装，从而安全可靠、高效率的完成装配工作。
五、辅助工装在风电塔筒生产过程中的实践运用

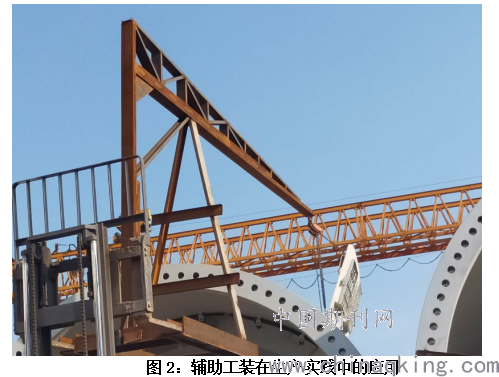

该工装首次在国家电投集团神木高家堡风电项目中实践使用（图2），后续项目也均使用了该工装进行塔筒门板安装。使用时，用叉车的叉爪插入插接组件的方管中，将该工装叉起来，将塔筒门用钢丝绳吊于工装上，移动叉车，调节叉爪高度，将塔筒门调整到合适的安装位置，便可进行塔筒门安装。
该工装已经成功运用于我公司多个风电项目的塔筒门安装，使用效果良好，提高安装效率与安全性。
.png)
六、技术优势分析
通过该工装在实践生产中的应用与现有技术相比，本风电塔筒门板安装的工装具有以下优点：
1、调节组件和插接组件配合，可以方便叉车叉运，从而与吊塔配合，降低了风电塔筒门的晃动幅度，从而可以安全高效的对风电塔筒门进行安装；
2、调节组件通过滑动杆和丝杆配合，可以带动滑动杆在套接管的内部滑动，从而调节挂环的位置，适用于不同尺寸的风电塔筒，提高了适用性；
3、调节组件通过插接环和插接孔配合，可以将叉车爪滑落到插接孔的内部，从而方便叉爪插入，提高了叉车的叉运效率。
七、 结论
该辅助工装通过在多个项目的实践应用，其工作过程稳定、安全、简便，有效地提升了风电塔筒门板安装的稳定性、尺寸精度方面的性能，从而解决了门板装配难度大和安全隐患的问题，提升了工作效率，从而降低了风电塔筒制作的成本。
