赵春莉 王宗 胡玉海 唐海 吴世超 何耀娇
中国水电四局（兰州）机械装备有限公司云南分公司 云南 祥云 672100
摘要：今年公司厂内制作项目，主要是风电塔筒内附件，时间紧，任务重、制作难度大。为了提高设备利用率、生产进度、辅材的消耗及项目、施工需要，对现有设备进行改造，以适应实际施工需要。通过设备改造，达到提质增效，降低成本。
关键字：联合冲剪机；冲孔机；精度；冲孔
前言
平台梁对塔筒内结构组成非常重要，平台梁靠腹板孔和塔筒壁螺柱连接，平台梁上方组装平台板，平台梁下方连接桥架，且平台梁上的孔需要与其他部件完全配合，所以平台梁腹板、上下翼板均有孔，孔数量多，精度要求高，繁琐。按照常规磁力钻打孔，生产速度慢，钻头消耗大，人工多，造成成本较高，还无法满足生产需求。所以进行了废旧设备改造进行冲孔，保证了生产进度正常推进。
1设计思路

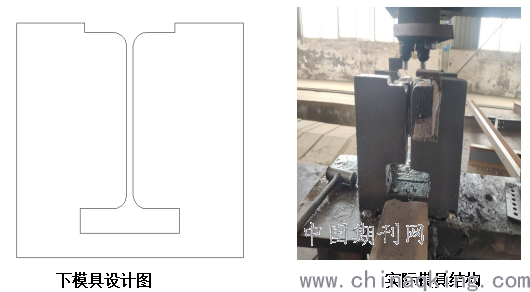

此设备改造，利用了联合冲剪机的性能和优势，通过更换模具，达到工字梁快速冲孔的目的。该设备改造中，重点在于冲孔模具的设计，模具分为上模具、下模具和冲头：上模具使用边角料进行制作，主要控制冲孔行程，可根据工字梁尺寸不同进行调整；冲头大小根据梁上孔尺寸，通过车床进行加工，加工完成后焊接在上膜具；下模具根据工字梁的外形尺寸进行设计，要求工字梁冲孔端面平稳，冲孔后能顺利通过，且与上膜相加高度不超过联合冲剪机行程，（下模设计图如下），下模具下料2件，在中间加连接块，增加模具强度，焊接后磨平，确保模具平面平整。上下模具制作完成后，将上模具焊接固定在联合冲剪机动力机构下面，将下模具焊接在工作平台上，要求上下模具相互配合，冲头位置合适。模具组装完成后，将画好冲孔线的工字梁放置进下模具，将冲孔线和冲头对齐，操作联合冲剪机，即可完成1次冲孔，冲孔完成后，利用托轮进行水平移动，移到下一条冲孔线位置，进行第2次冲孔，重复以上操作，单面工字梁冲孔完成，换下一个面进行冲孔即可。
.png)
2实践运用
.png)

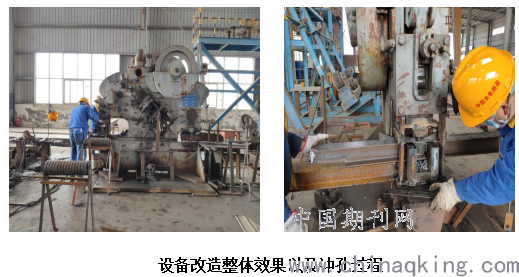

使用该设备时，先按照所需冲孔构件进行上模具、下模具和冲头设计及安装，保证上下模能够相互配合，冲头位置合适，即可进行冲孔。
该冲孔设备已成功应用于我公司多个风电项目附件制作中，具有提高冲孔效率，冲孔成型较好，节省人力物力的效果。经实践应用证明，该冲孔设备可运用于其他领域的冲孔操作，使用较为方便。
.png)

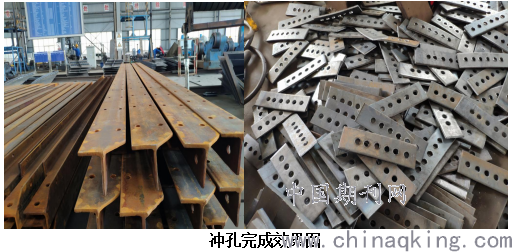

该项设备改造零活性强，应用范围广，可以一次实现工字梁单排孔的冲孔，双排孔，腹板四孔的冲孔，以及附件制作项目中钢板的圆孔、腰形孔冲孔成型，只需制作相应的冲头即可；该项设备改造生产效率高，使用磁力钻，1人1天，可划线打孔20根工字梁，若使用该设备，2人1天，可划线打孔50根工字梁，生产效率提高了250%，节省了大量的时间，确保了生产任务按时完成，在附件制作项目中发挥着巨大作用。
3优点概括
1、降低了人工成本，减少了空芯钻消耗，提高了工作效率；
2、减少了新设备的投入，提高了旧设备的使用率；
3、提高了产品质量精度。
4总结
该冲孔设备使用效果良好，保证冲孔质量的同时提高工作效率，大大减少了人力物力，节约了成本，取得了良好的效益。可在本行业适合环境及相关行业推广使用。
