关于2014年全国高考理综卷Ⅱ21题的自我见解

发表时间:2021/4/13   来源:《教学与研究》2020年34期   作者:龚为玲
[导读] 变压器是日常生活中一个常见的电器,也是高考中常考的重要考点
        龚为玲
        安徽省芜湖市芜湖县第一中学  241100

摘要:变压器是日常生活中一个常见的电器,也是高考中常考的重要考点。在2014年的全国理综卷Ⅱ中有一道关于变压器的习题,此题是一个含有二极管的变压器问题,其中关于D选项中电流表示数的问题有两种不同的做法,在本文中我将阐述关一些我自己的观点。

关键词:高考  二极管  变压器  功率

        【母题再现·第21题】 如图所示,一理想变压器原、副线圈的匝数分别为n1、n2。原线圈通过一理想电流表接正弦交流电源,一个二极管和阻值为R的负载电阻串联后接到副线圈的两端;假设该二极管的正向电阻为零,反向电阻为无穷大;用交流电压表测得a、b端和c、d端的电压分别为Uab和Ucd,则[来源:Zxxk.Com]

A.Uab∶Ucd=n1∶n2
B.B.增大负载电阻的阻值R,电流表的读数变小
C.负载电阻的阻值越小,cd间的电压Ucd 越大
D. D.将二极管短路,电流表的读数加倍

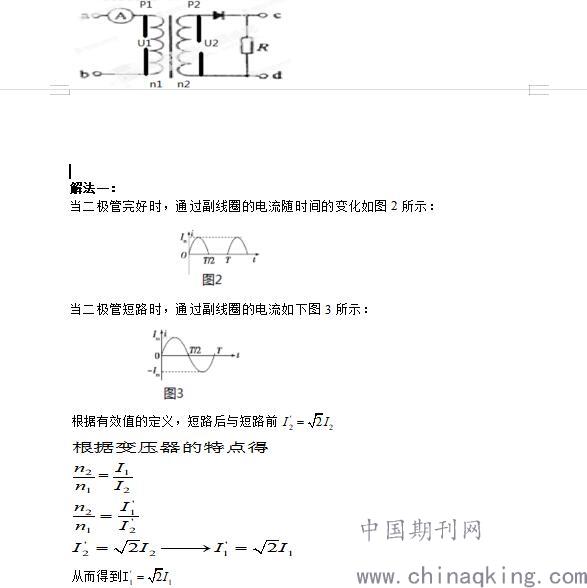

关于D选项有以下两种解法(如下图1所示):

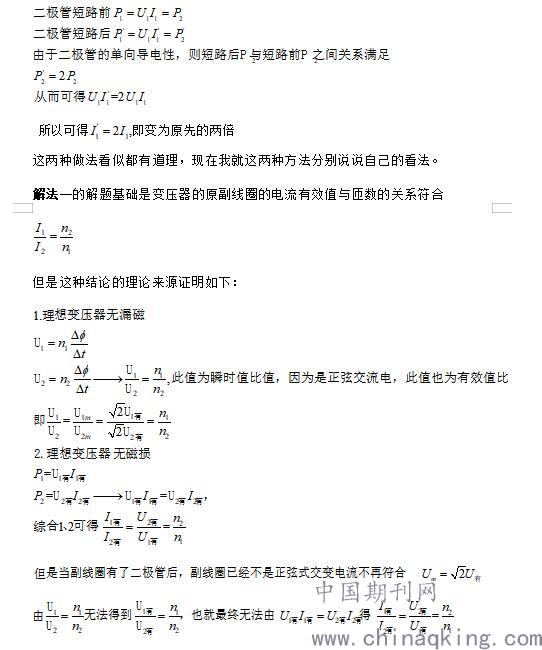

解法二:



所以解法一错误。
解法二是利用了理想变压器无磁损、无铁损、无铜损以及能量守恒得结合,这几点与题意和理论知识没有任何想违背得地方,且当副线圈有二极管短路的时候,副线圈电路的电功率为短路前的2倍,所以根据上述可得一下的结论

所以解法二是正确的。


参考文献:1.2014全国高考2014年全国高考理综卷Ⅱ
          2.《变压器发明简史》  作者:戴庆忠
