张广斌 钱俊龙 葛国华 张小惠
中原油田分公司濮城采油厂 河南濮阳 457532
摘要：起重作业时，钢丝绳套与物体连接处的处理一种是用钢丝绳套直接套在物体上吊装；另一种是在钢丝绳套与物体连接处加装简易垫片，这两种方式都存在着很大的安全风险。特别是油田起重作业时，吊装物件（铁质：如抽油机部件、钻井等）质量大，钢丝绳与吊装物件接触点有夹角或形成死角，钢丝绳与物件棱角产生的剪切力，会对钢丝绳损坏或切断等，轻者会损伤钢丝绳缩短寿命，严重会发生起重事故或高空落物事故，造成设备、人员伤害和重大经济损失；二是在吊装作业施工中，钢丝绳与吊装物件采取简易垫片，在起吊物件时，施工人员需要用手扶着存着很大的安全风险。本文强磁衬垫主要是针对起重作业降低安全风险杜绝伤害事故，从而进一步提升安全系数和管控能力。
关键词：油田；强磁衬垫；风险；安全系数；管控能力
一、目前起重作业方法及缺点
方法一：用钢丝绳套直接套在物体上吊装；

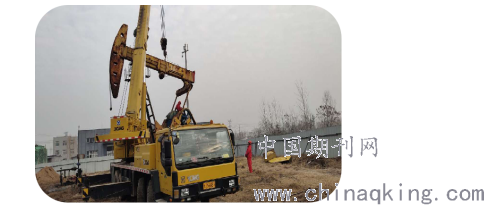

如图所示：
存在缺点：吊装物件（铁质：如抽油机部件、钻机等）质量大，钢丝绳与吊装物件接触点有夹角或形成死角，钢丝绳与物件棱角产生的剪切力，会对钢丝绳损坏或切断等，轻者会损伤钢丝绳缩短寿命，严重会发生起重事故或高空落物事故，造成设备、人员伤害和重大经济损失。

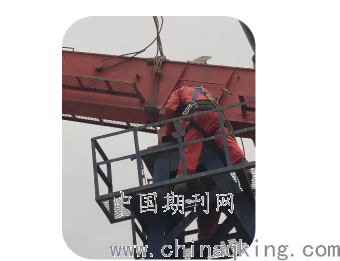

方法二：在钢丝绳套与物体连接处加装简易垫片，待绳套与物体连接处简易垫片紧密接触后进行吊装。
存在缺点：吊装作业施工中，钢丝绳与吊装物件采取简易垫片，在起吊物件时，施工人员需要用手扶着待起吊吃力后方可离开，存在着安全风险，容易在起吊时伤及施工人员；在整个吊装作业中，由于垫片不固定，吊装物件倾斜等也会使垫片滑落或错位，物体坠落。
二、一种强磁衬垫的组成结构及使用方法
1.结构组成：
强磁衬垫内镶有圆形强磁片、耐磨衬皮、手提环、反光条、吊装衬垫等组成。
其相互关系：圆形强磁片均匀镶嵌到耐磨衬皮内部；反光条缝贴在耐磨衬皮的外面；手提环在强磁衬垫的一端，与吊装衬垫为一体。

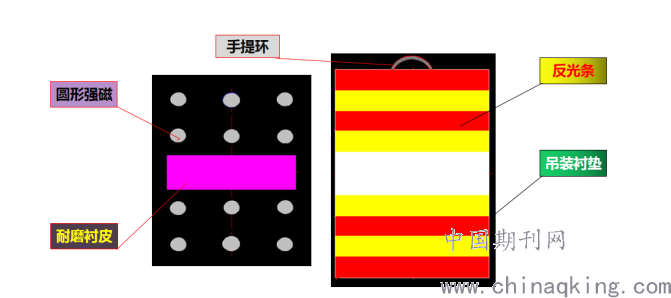

组成结构如图所示：
.png)
2.使用方法：
在吊装前，将保护装置通过强磁吸力围绕到与吊件接触的钢丝绳套上（接触面是实际的2-3倍）；钢丝绳套与物体之间由吊装衬垫隔开，用吊装衬垫吸附在吊装物件与钢丝绳受力的夹角处即可吊装作业施工。

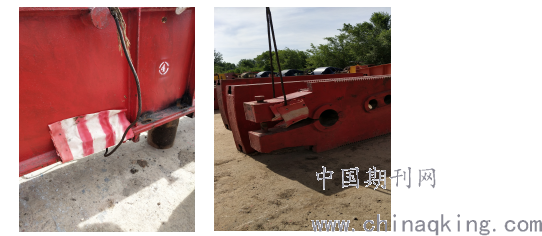

现场操作图片所示：
.png)
3.成果创新点：通过现场试验、试用、使用，此吊装衬垫省时省力，方便快捷，能达到安全操作要求。
（1）安全可靠；
（2）操作简单；
（3）携带方便；
（4）灵活好用。
三、一种强磁衬垫的效果分析
该强磁衬垫研制成功后，经过反复研究设计、改进、试用到使用。效果证明完全达到了我们的设计要求和预期效果。
其效果分析如下：
（1）成本低：加工成本简单，人力、物力投资都很小。
（2）操作简单：一种强磁衬垫，杜绝了施工人员的习惯性违章。
（3）安全环保：达到了安全环保要求，增加了快速接头，提升了操作速度，保证了施工人员的安全，提高了施工质量和工作效益。
（4）评价高：在油田起重作业中，一定要有保证安全的制度和先进的设备，要有本质安全。一种强磁衬垫符合安全要求，操作简单，携带方便，深受油田员工的好评。
四、结论
一种强磁衬垫提高起重作业人员操作速度，又能保证施工质量和良好的效益，降低施工风险，避免事故发生。
参考文献：
[1]张国旺，等。立式螺旋搅拌磨矿机在工业中的应用[J]。金属矿山,1998(9)
[2]张国旺，重质碳酸钙粉磨设备及工艺[。无机盐工业,1999（2）
[3]李冷，曾宪滨，硅灰石微粉碎工艺试用搅拌磨的研究[]。非金属矿,1993(1)
