摘要：受城市建设加快等因素影响，部分在役运行的天然气管道由于埋设于新建设的公路、居明小区等，这些管道一旦发生泄漏易造成较大的人身和财产损失。因此，应定期准确掌握管线防腐层的状态来确保管道安全运行，这就需要及时做好埋地管道防腐层破损点检测。然而受硬质路面情况影响，以往埋地管道防腐层破损点的检测精度往往不高，存在漏检的问题，因此需要采取针对性的措施来提高硬质路面下的埋地管道破损点检测精度。基于此，本文结合相关案例，分析了影响在硬路面下管道防腐层测量误差的主要原因，并针对两个最主要影响因素制定了针对性方案对策，实际实施后破损点检测的检出率提升到了96.7%，效果显著。
关键词：埋地管道；硬质路面；管道破损点检测；提高检测精度；有效措施
前言
定期准确掌握埋地管道防腐层的状态对于确保管道的长周期安全运行至关重要。一般对埋地管道防腐层安全性能检测评价应综合考虑防腐层性能等级划分以及防腐层破损点安全状况等级划分。然而受硬质路面影响，部分硬质路面下的埋地管道其防腐层破损点有时候难以被有效检测到，这给管道运行带来了不小安全隐患。这就需要采取针对性的措施来进一步提高硬质路面下的埋地管道破损点检测精度。
1硬路面下埋地管道防腐层漏点检测现状
通过对近年来埋地管道破损点检测数据进行统计分析发现，在硬质路面上破损点的检出率仅为 41%左右。破损点检测漏检率高，检测精度低。
2硬质路面下管道防腐层破损点检测精度低原因
针对硬质路面下管道防腐层破损点检测精度低采用树状图进行了原因分析。经过逐条地认真调查分析，我们确认引起杂散电流检测设备故障或延误检测进度等问题的主要原因是：（1）A 字架接触电阻大；（2）A 字架接触稳定性差。
3提高检测精度的对策方案
3.1方案提出
对 A 字架进行改造，以改变与硬质路面的接触效果。效果：这种方案可以做到提高检测精度，并且同时可以做到不影响检 测效率，甚至是提高检测效率，而且无需破除硬质路面无需增加不必要的人力和物力的消耗。

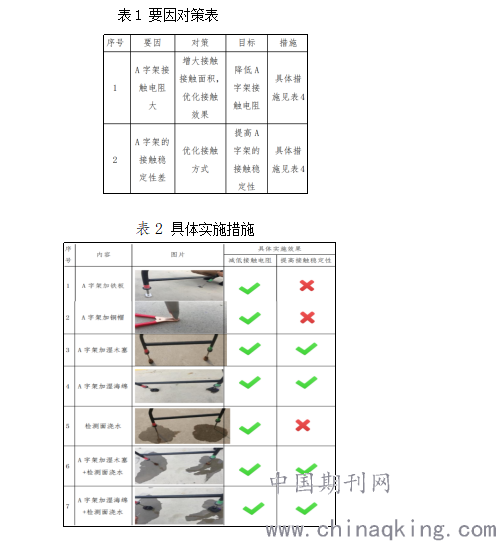

因此最终确定方案的主要思路是通过对 A 字架进行加工改造，以此来降低 A 字架的接触电阻和提高接触稳定性，从而提高破损点检测精度。针对两个要因以及方案确定分析，制定了对策表，如表 1所示。具体实施措施见表2。
.png)
3.2可行性分析
采用万用表对七种案改进后的 A 字架的接触电阻进行了测量，结果如下表3。

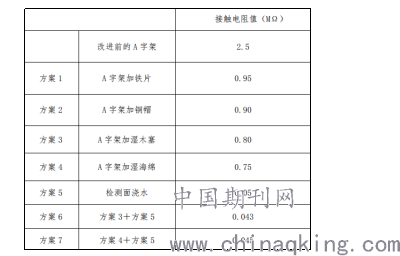

表3 A 字架电极接地电阻值测量结果
.png)
从表3中可以看出，7 种方案较改进前 A 字架的接触电阻有明显的降低，但是方案 5、方案 6 和方案 7 在降低接触电阻方面效果更佳。而且讨论后认为方案 5 在提高 A 字架接触稳定性方面没有任何改善。因此确定实施对策为方案 6 和方案 7。
4对策实施及效果
对某段埋地管线上应用改进后的方案六（即 A 字架加湿木塞+检测面浇水）和方案七（A 字架加湿海绵+检测面浇水）进行破损点检测。通过两种方案实施效果可以看出方案六和方案七检出率均达到 90%以上，但是均需浇 水增加一人，而且需要人不断的浇水和加水，不仅浪费水而且降低了检测效率。
改进方案：经过小组讨论，拟将加水装置直接加在软木塞或者海绵上。但在实施过程中，由于软木塞的面积较小，放置加水装置实施困难。因此最终采用在湿海绵上加加水装置，方案改进后同样在某管线进行了的实施结果检查，从实施效果表可以得出，改进后的方案破损点的检出率达到了 96.3%，检测效率大大提高了。另外实施改进方案后检测仪器重量只增加了 0.5kg，不会影响 A 字架的操作。
5效益分析及巩固措施
5.1效益分析
（1）降低了高风险管段的泄漏风险，保护了国家以及人身财产安全。
（2）避免能源浪费、减少环境污染。
（3）为管道的安全生产提供了技术支撑，在管道安全生产过程中发挥着重要作用。
5.2巩固措施：
(1)改造措施处于雏形，在检测过程中不方便检验人员随身携带及安装，可以考虑有效途径在不影响效果前提下改善结构。
(2)利用 A 字架本身结构进行改造，研制新型 A 字架，提高适用性。
