改进纯化油田储层划分方法初探

发表时间：2021/4/14 来源：《中国科技信息》2021年4月作者：侯欣欣王娟林慧娟衣玉静

[导读] 纯化油田沙四上纯化镇组滩坝砂沉积由于储层厚度薄，渗透性差，难以利用自然电位、自然伽马曲线划分储层，利用电阻率曲线划分储层也存在缺陷。将电导率曲线进行非线性变化并编程为子程序，运行后得到“岩性指示曲线”，利用其对纯化油田滩坝砂储层进行泥质含量计算，与电阻率和电导率曲线计算的泥质含量相比，能更准确稳定地反映该区块砂泥岩岩性剖面的变化，应用于划分储层厚度取得了较好的效果。

中石化经纬有限公司胜利测井公司侯欣欣王娟林慧娟衣玉静

摘要：纯化油田沙四上纯化镇组滩坝砂沉积由于储层厚度薄，渗透性差，难以利用自然电位、自然伽马曲线划分储层，利用电阻率曲线划分储层也存在缺陷。将电导率曲线进行非线性变化并编程为子程序，运行后得到“岩性指示曲线”，利用其对纯化油田滩坝砂储层进行泥质含量计算，与电阻率和电导率曲线计算的泥质含量相比，能更准确稳定地反映该区块砂泥岩岩性剖面的变化，应用于划分储层厚度取得了较好的效果。
关键词：滩坝砂沉积；泥质含量；电阻率曲线；电导率曲线；岩性指示曲线
        0引言
        纯化油田主要含油层系沙四上纯化镇组储层为滨浅湖亚相的滩坝砂沉积，由于该类储层为高压、低渗油藏类型，且测井时泥浆矿化度与地层水矿化度差异较小，导致所测自然电位曲线幅度很小或无幅度，从而难以利用自然电位曲线计算泥质含量进行储层划分；而该段的自然伽马曲线层碎且存在假层现象，也不适合划分储层。通常使用电阻率曲线进行储层划分，但由于用电阻率曲线所划分的层较薄，从而影响了储层的综合评价，进而影响地质参数数值的求取。
        本文提出利用“岩性指示曲线”方法进行泥质含量计算，提高了储层厚度划分、泥质含量计算的准确度，从而提高储层综合评价能力。
        1.利用电阻率划分储层的缺陷

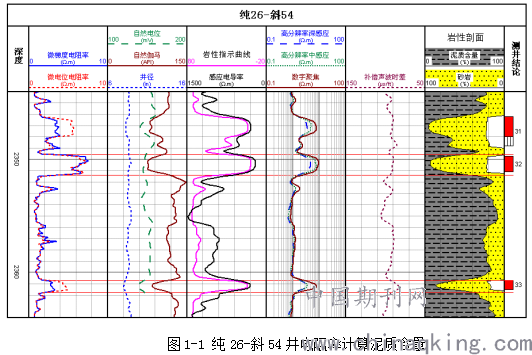

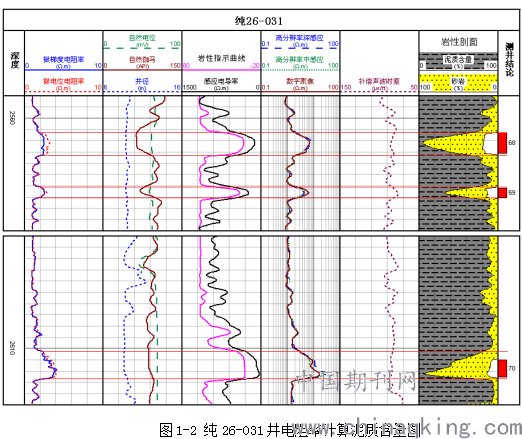

        纯化油田电阻率多采用高分辨率感应测井测量砂泥岩地层电阻率。感应测井的视电阻率相当于井眼、侵入带、原状地层、围岩等几部分电阻并联的结果，适用于测量淡水泥浆条件下中厚层的砂泥岩储集层。一般储层厚度是有限的，且随着厚度的变薄周围泥岩对感应测井的结果贡献增大，曲线幅度下降，即目的层的视电阻率数值减小。因此，当地层厚度较小时，根据胜利油田经验公式利用电阻率计算的泥质含量偏重，导致储层厚度划分较薄。如图纯26-斜54井和纯26-031井深感应电阻率计算的泥质含量。

2.泥质计算电导率与电阻率的区别
胜利油田采用下面的经验公式计算泥质含量：

        由此可见，根据胜利油田的经验公式，利用电导率计算的泥质含量总是不大于利用电阻率计算的泥质含量。因此，利用电导率计算泥质含量可以解决上述电阻率划分储层的缺陷。
        3.利用电导率曲线计算泥质含量的弊端
        利用电导率曲线进行储层厚度划分和泥质计算也存在以下弊端：

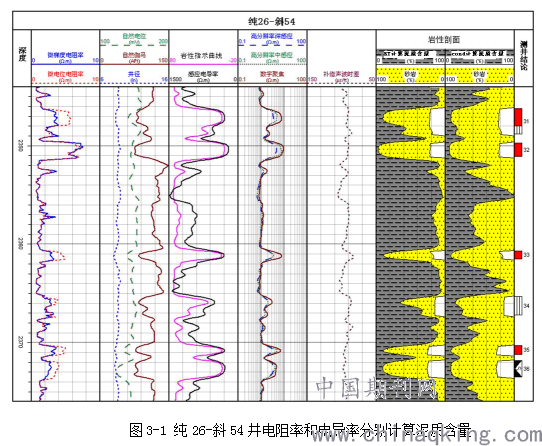

        a、泥岩段砂质含量偏重；b、储层划分偏厚；c、参数变换频繁，使用不便。图3-1为纯26-斜54井分别利用电阻率和电导率计算的岩性剖面。

4 岩性指示曲线进行储层厚度划分和泥质含量计算
为解决上述电导率泥质计算的弊端，将电导率曲线进行非线性变化，并将非线性函数nco编程为子程序，挂靠到swaws工作站，运行子程序，得到一条比电导率曲线更准确稳定反映砂泥岩岩性剖面变化的曲线，具体编程见附录一。

      式中：nco---岩性指示曲线；cd--电导率；
      a-----乘法项； b---加法项；
      k1 、 k2-指数项； x---极大值；
      n-----极小值； xn--截止值；
      xk----极大值系数项
        利用得到的新的岩性指示曲线，采用经验公式计算出泥质含量。此方法特点是使用一个极大、极小值，其他可使用隐含参数。
        5.实例应用分析

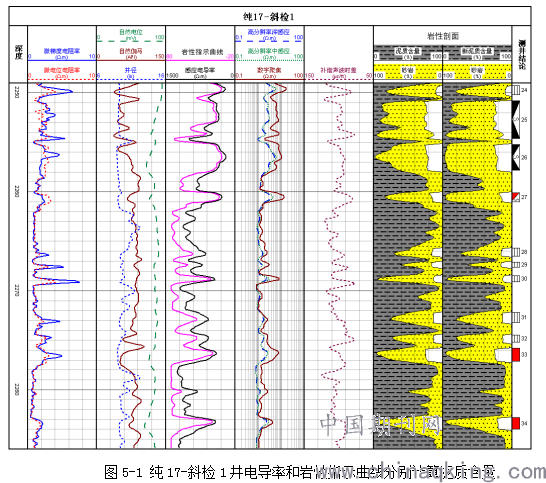

        实例一：纯17-斜检1井（图5-1）26号储层处，高分辨率感应测井的纵向分辨率为0.6m，中部的起伏反映出该层的致密夹层，转换成电导率曲线后计算出泥质含量，显示储层上下部泥质较重，与实际不符。利用转换的岩性指示曲线则能更准确地反映该层的泥质含量。

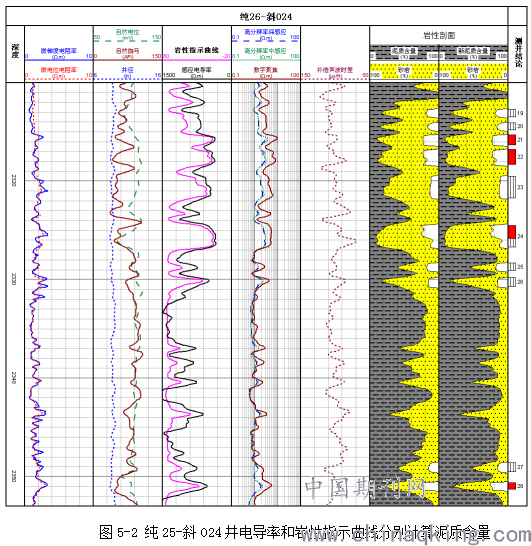

                实例二：纯26-斜024井（图5-2）下部井段2332~2350m自然电位无异常，自然伽马相比较上部储层明显高值，微电极无差异，测井响应特征显示下部井段泥质较重，而电导率计算的砂质偏重，纯泥岩处砂质含量大于20%，岩性指示曲线计算的砂质含量明显低于前者。且计算时，整个井段岩性指示曲线的极值基本稳定，无需频繁变换。
        6结论与认识
        （1）由于围岩屏蔽的影响，滩坝砂储层厚度较小时，利用电阻曲线计算泥质含量偏高，储层划分较薄。
        （2）利用电导率曲线会改善电阻率曲线划分储层的缺陷，但也存在砂质偏重，计算时参数变化频繁、使用不便等弊端。
        （3）利用岩性指示曲线计算泥质含量和划分储层厚度更加准确，且计算时选取的极值比较稳定，使用方便。

参考文献：
[l] 丁次乾等．矿场地球物理．东营：中国石油大学出版社，2002.8
[2] 雍世和，张超谟等．测井数据处理与综合解释．东营：中国石油大学出版社，2002.8
