浅析电梯安装工程中曳引机安装的工艺流程和技术要点

发表时间：2021/4/14 来源：《城市建设》2021年2月作者：熊廷川

[导读] 电梯曳引机是电梯的动力设备，又称电梯主机。功能是输送与传递动力使电梯运行。它由电动机、制动器、联轴器、减速箱、曳引轮、机架和导向轮及附属盘车手轮等组成。导向轮一般装在机架或机架下的承重梁上。盘车手轮有的固定在电机轴上，也有平时挂在附近墙上，使用时再套在电机轴上。

贵州中航电梯有限责任公司熊廷川 563000

摘要：电梯曳引机是电梯的动力设备，又称电梯主机。功能是输送与传递动力使电梯运行。它由电动机、制动器、联轴器、减速箱、曳引轮、机架和导向轮及附属盘车手轮等组成。导向轮一般装在机架或机架下的承重梁上。盘车手轮有的固定在电机轴上，也有平时挂在附近墙上，使用时再套在电机轴上。
关键词：电梯安装：曳引机：工艺流程：技术要点
        前言：
        电梯作为一种特种设备，对我们每个人来讲都不“陌生”，甚至早已达到“与我们的日常工作息息相关”程度。因此，设计和制造质量自然是广大电梯行业技术工作者长期钻研的课题，但设计和制造出优良的电梯后，安装工艺流程也不容忽视，甚至倍受广大技术工作者的关注。本文就电梯曳引机的安装工艺流程要点作简要分析以供广大工程技术人员参考。
        1.曳引机应在组装轿厢之前进行安装。

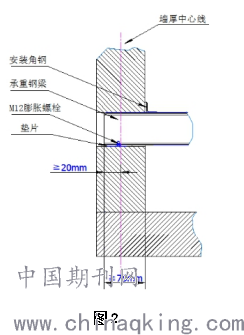

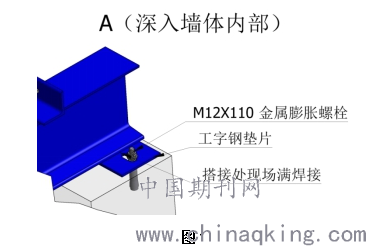

        2.根据样板架上返到机房地坪面的轿厢中心十字线，再实测导轨中心线。安装曳引机承重钢梁，使曳引轮下边的两根钢梁的中心线与轿厢、对重中心线符合设计图纸要求，用水平尺和钢板尺找平找正，使钢梁的安装应符合 GB10060-2011 的要求。找平找正使其符合要求后，用安装角钢将钢梁焊成整体，以防位移。安装槽钢与承重钢梁也采取焊接固定，具体如下图1。工字钢埋入承重墙深度必须大于墙中心 20mm）具体如图2所示。

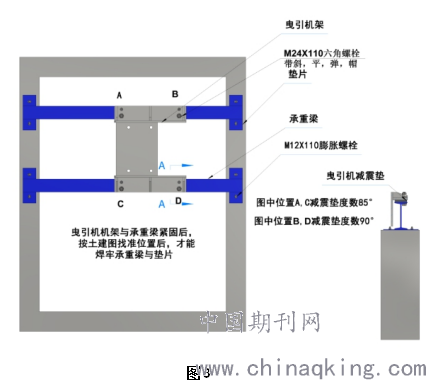

3.安装好承重钢梁后，安装曳引机。曳引机的安装应符合 GB10060-2011 的要求，要确定曳引机的正确位置，具体如图3所示。

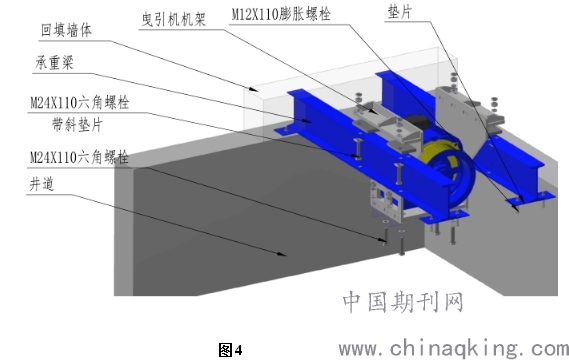

4.在曳引轮的宽度对称线上，用铅垂线分别对准轿厢架反绳轮和对重反绳轮，再用端面辅助铅垂线对准导向轮和曳引轮端面，以确定曳引机在各个方向的正确位置。安装时，应先将曳引机架与曳引机减震垫将其安装在承重钢梁上，再将曳引机与机架固定，具体如图4所示。

        5.曳引轮安装后应符合如下技术要求：
        a.曳引轮侧端面的平行度误差不大于1毫米。b.曳引轮和的垂直度误差不大于1毫米。 c.曳引轮轴向位置与轿厢中心的位置偏差不大于1毫米。d.曳引轮轴向位置与对重中心的位置偏差不大于 1 毫米。e.曳引轮水平径向位置与轿厢中心的位置偏差不大于2毫米。 f.曳引轮水平径向位置与对重中心的位置偏差不大于2毫米。g.校正后全部紧固螺栓应旋紧，拆除有关的铅垂线。h.在曳引机盘车手轮处应明显标出轿厢升降方向的标志。i.制动器动作应灵活可靠，运行时无磨擦，制停时应无撞击声，制动时两侧闸瓦应紧密均匀地贴合在制动轮的工作面，松闸时应同步离开，在四角处间隙平均值两侧各不大于0.7mm。如未达到要求，应调整至符合要求。
        结束语
        电梯安装人员必须经过劳动和社会保障行政部门的专业技术培训并取得上岗操作资格方可从业。在电梯安装前必须认真阅读《安装作业指导书》等技术文件，严格按照相关技术文件执行并制作符合要求的样板架进行电梯安装；必须严格遵守《电梯制造与安装安全规范》（GB 7588-2003）、《电梯安装验收规范》（GB 10060-2003）等相关规定，从而为电梯性能及使用者的安全提供最大保障。
