江苏连云港市市区水工程管理处 杨婷婷 王小青 李海芹 222003;
[摘要]启闭机是用来起吊闸门的起重机械,它广泛的应用于水工建筑物中,是水闸工程上的主要机械设备。在生产运行中,因启闭机存在运行频率低、荷载变化大、所处环境差等特点,要求其必须具有高度可靠性。启闭机的常见故障,主要发生在齿轮、钢丝绳、制动器、传动轴承等部位。对这些常见故障进行正确的检修与维护是保证启闭机具有高度可靠性的重要技术保障。
[关键词]水闸;启闭机;运行故障
1.启闭机常见故障的解决对策及技术标准
1.1连云港市市区水工程管理处隶属于连云港市水利局,下设8个管理所,管辖12座中小型水闸、2座泵站、1座水库,使用的全部为卷扬式启闭机,从运行实践看,常见故障,主要发生在齿轮、钢丝绳、制动器、传动轴承等部位,现将发生的现象、原因及解决对策浅析如下。
1.2齿轮故障
启闭机齿轮由于制造上的缺陷,或安装上的误差,以及维修养护不良等原因,常会使各齿轮齿啮合不当,产生咬根、别劲、走偏及局部磨损等现象,严重的会引起局部损坏,应及时维修处理。
1.2.1铸钢齿轮铸造缺陷的处理
铸钢的齿轮,其允许的气孔、砂眼及缩孔等缺陷的齿数不得超过全齿数的15%。如缺陷部位在齿轮顶部分,缺陷宽度不超过齿宽的20%、深度不超过齿厚的10%时,允许做补焊处理,补焊后表面应锉平磨光。
1.2.2齿轮间隙的调整
齿轮在运用时期或调整处理后,应用塞尺检查齿轮的侧向间隙是否符合要求。齿轮的径向间隙应在0.15-0.3倍模数范围内,不符合要求的可改变两轴中心距加以调整。齿轮在满负荷运转情况下,啮合接触面积应满足规定,低于规定的可调节两轴的平行度进行调整。如经调整后仍不能达到要求时,才允许进行空运转研磨或用修整齿形的方法解决。
1.3钢丝绳故障
钢丝绳常在阴暗潮湿盐分较大的环境下工作,容易引起锈蚀、断丝;有些较长的钢丝绳要在卷筒上缠绕数层,往往由于排列不良造成钢丝绳轧伤;有些因滑轮组有故障,也会造成钢丝绳轧伤.钢丝绳有锈蚀、轧伤和断丝均将削弱其强度,影响闸门的安全启闭,因此必须及时处理解决。
检修钢丝绳时,应全面细致地进行。发现断丝数接近规定时,可采取以下措施:
1.3.1调头。当钢丝绳一端有锈斑或断丝时,其长度不超过卷筒上预绕圈的钢丝绳长度,可采取钢丝绳调头使用。在调头时,应注意以下两点:
a.在卷筒上钢丝绳预绕圈的固定端,必须用压板螺栓压牢,并且应有防松装置。另外为防止钢丝绳松脱,在卷筒上缠绕的钢丝绳圈数,当闸门全关状态时,包括压板压着圈数应不少于5圈;如压板螺栓设在卷筒翼缘侧面上又用鸡心铁挤压的,则应不少于2.5圈。
b.钢丝绳在闸门吊耳的固定形式,采用钢丝绳夹时,其夹数不得少于4个。绳夹若有裂纹、断扣滑脱或与钢丝绳规格不符,不得使用,绳夹卡牢程度,应使钢丝绳压扁三分之一的高度,绳端算起的第一个绳夹应距端部160毫米以上。
1.3.2搭接。两根钢丝绳搭接使用,限于直径22毫米以下的才能采用,同时还要注意接头部位不应通过滑轮和绕上卷筒。搭接时,应采用叉接法,叉接长度不小于钢丝绳直径的30倍,并经拉力试验合格后才能使用。搭接部位宜浇锌或浇锡保护。
1.3.3更换。调头和搭接两种办法均不宜采用时,应更换新的钢丝绳。
1.4制动器故障
制动器的型式较多,目前实际使用比较常见的为长、短冲程电磁制动器,其检修内容如下:
a.制动器的制动轮,在运用中如产生的裂纹、砂眼等故障,凡影响安全使用的,必须进行整修或更换。
b.制动轮运转时,其摆动力值不得超过规范规定。
c.制动带与制动轮的接触面积不小于制动带总面积的80%;制动带的四周边缘要整齐,磨损不许超过原厚度的1/2;新换制动带应与闸瓦牢固铆合,铆钉埋入深度为带厚的1/2-3/5。

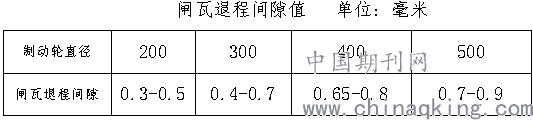

d.制动器闸瓦与制动轮应定期按下表的规定检查闸瓦退程间隙,若超过规定值范围须进行调整。
.png)
e.制动带如因摩擦减薄或压缩变形而露出铜质铆钉或沉头螺钉时,应更换制动带。制动带的铆钉、螺钉如断裂或脱落,应予更换补齐。
f.制动器上的主弹簧必须保证设计长度,如失去弹性、变形、断裂,均应更换。
1.5传动轴故障
1.5.1启闭机的传动轴及轴承,在检修安装时,一般应注意以下几点:a.传动轴的轴径部分,需用煤油清洗。必要时用0号或00号的砂布浸油擦拭。
b.传动轴与其他部件配合部位的局部损伤,如面积小于配合面的3-5%时,可用手工锉光并磨亮。

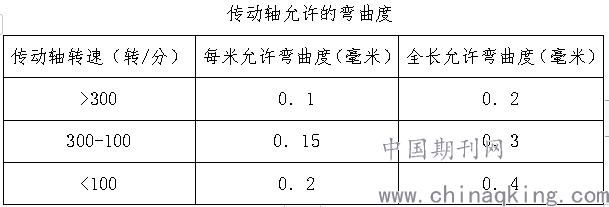

c.传动轴的弯曲度如超过规定时,允许在不加温的情况下进行校正。
.png)
d.行走机构具有长传动轴时,其中间各轴应按主梁负荷挠度将轴承装成为上拱式的,最大上拱值为主梁计算挠度的50%.
e. 装配联轴器时,两根轴连接处的径向偏差和轴向倾斜度应符合规范规定。
1.6轴承故障
1.6.1滑动轴承
滑动轴承在使用中应注意以下几点:
a.滑动轴承的轴瓦要与轴颈配合来研制,接触面应不少于60%,且每2.5*2.5平方厘米面积上接触点不少于5-8处。
b.轴承与轴颈之间的间隙,可以用压铅法或者塞尺法来测量,

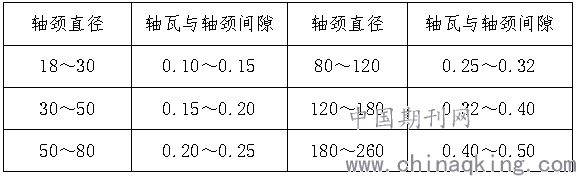

轴瓦与轴承座接合要严密,轴瓦与轴颈应留有1-2毫米的轴向间隙,轴瓦与轴颈的间隙应符合下表规定(单位:毫米):
.png)
2.6.2滚动轴承
滚动轴承在拆卸和装配中要注意以下几点:
a.滚动轴承若无损伤时,不要任意拆卸时,不要任意拆卸,如必须拆卸时,应在90-100℃的热油中加温20-30分钟后,用特制的工具压出。
b.轴承安装需要外力时,只可以通过中间物轻轻敲打轴承内圈。
c.轴承涂装钙基润滑脂不应多于滚动轴承空腔的三分之二。另外,各种轴承安装后,应用手转动直轴,感觉灵活轻松,确保无卡阻现象。
2.结语
启闭机设备是水闸工程生产运行的重要物质基础,设备的检修与维护是水闸工程管理的重要组成部分。在工程管理工作中,要始终坚持“设备是根本”的原则,按照《江苏省水利工程管理考核办法》考核要求,建立起一套切合实际的设备检修与维护保障体系,在强化设备检修与维护管理上做积极有益的探索,使其取得良好的效果。只有与时俱进,强化管理,加大创新管理力度,才能不断提升水闸工程设备管理水平,充分发挥水利工程的综合效益。
[参考文献]
[1]徐仲才.浅谈水闸工程启闭机的科学管理[J].山西建筑.2019(9)
作者简介:杨婷婷(1986—),男,连云港市人,工程师,从事工作:水利工程管理。
