王刚产
中铁一局集团新运工程有限公司
地铁土建盾构施工贯通时间较晚,而地铁轨道作为承前启后的作用,一般轨道施工到达区间联络通道时,结构还未沉降稳定或联络通道还未开挖,无法铺设正式道床。为确保施工工期及施工质量,铺轨施工到达联络通道时采取轨道临时过渡措施,以保证施工进度,联络通道过渡的方式方法较多,但是为了减少施工时返工及拆除工作,争取一次成型,因此我们经过探讨与研究,制定了钢筋格栅支墩法进行过渡,此方法简洁方便,返工量少,具体施工内容如下:
联络通道结构沉降未稳定地段50m范围内采用“钢筋格栅支墩法”临时过渡方案,轨枕下部采用格栅框架支撑,同时用斜撑、轨距拉杆辅助,使轨道达到设计标高,保证轨道车5Km/h通行能力,保证前方施工所需线路料的正常输送。
1、施工工艺如下:

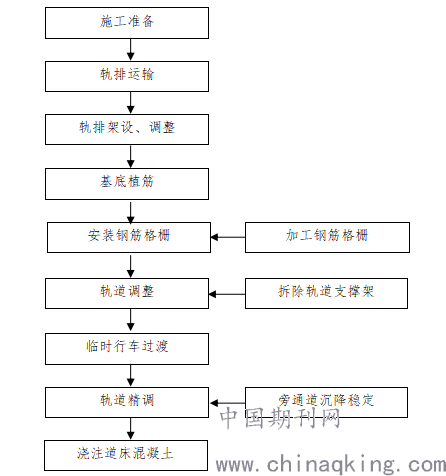

图1“钢筋格栅支墩法”轨道临时过渡施工工艺流程图
2、施工准备
⑴施工前,将联络通道地段前后50m基底清理干净,确保基底无积水、无淤泥;
⑵根据设计值,计算钢筋格栅加工尺寸,提前安排机械班或者委外加工钢筋格栅框架,钢筋格栅框架纵向主筋采用HRB400 Ф18钢筋加工,其余钢筋采用HRB400 Ф14钢筋加工。
⑶铺轨基地内提前根据轨节表拼装区间联络通道处轨排
3、轨排运输
⑴轨排在铺轨基地拼装完毕后,采用轨道车及运输平板车将轨排推送至作业地点;
⑵利用DP-10型铺轨机将轨排吊起、运送至待铺设地段。
4、轨排架设、调整
⑴铺轨机配合人工进行轨排架设,依据测量基标进行轨道粗调、精调。
⑵轨排采用“架轨法”施工,用专用轨道支撑架架设轨排,用斜撑将左右股钢轨与盾构壁之间支撑连接固定,轨架和斜撑均通过螺纹丝杠调整轨排高低、方向。
⑶在联络通道短枕地段每隔3.0m安装一个轨距杆。
5、基底植筋
根据架设好的轨排,在钢轨正下方每隔1根轨枕位置植入4根长400mm的HRB400级Ф14钢筋,植入深度不小于100mm,钢筋间距与钢筋格栅竖向主筋间距保持一致。
6、安装钢筋格栅支墩
⑴根据区间道床结构高度,提前加工好钢筋格栅架。
⑵将钢筋格栅框架用轨道车运输至联络通道地段,安装格栅框架。在联络通道长枕地段,每1.2m在轨枕下安装1对钢筋格栅;在短轨枕地段每1.2m在轨枕下安装1对钢筋格栅。钢筋格栅框架采用铁丝牢固绑扎在轨枕上,确保钢筋格栅支墩框架钢板顶部与轨枕底部密贴。曲线安装角度问题,可在轨枕与格栅间插入钢板进行调整。
⑶钢筋格栅与基底植入的钢筋进行双面焊接,焊接厚度不小于6mm,每根钢筋焊接长度不小于150mm。
⑷所有钢筋格栅外侧采用HRB400级Ф14钢筋纵向焊接相连,内侧采用HRB400级Ф14钢筋交错焊接,保证钢筋格栅的整体性。

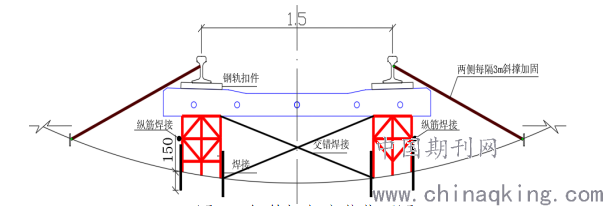

图3 钢筋框架安装截面图
7、调整轨道
⑴拆除钢轨支撑架,对轨排几何尺寸进行调整,满足轨道车通行条件。
⑵在道心处铺设宽度不小于300mm的临时通道,保证人员安全通过。
8、临时行车过渡
⑴临时过渡工程完成后,项目部同监理部组织人员进行验收,验收通过后通知调度室安排轨道车空载来回运行3遍以上,检查线路轨道几何尺寸是否有变化,如有变化则立即加固。
⑵运输轨排载重过渡时,先每日进行检查,连续检查三天,然后每隔七天检查一次,查看轨道几何尺寸是否有变化,如有变化,立即整改,检查结果留存纸质资料。
⑶过渡地段限速行车5Km/h,两端距离过渡段20m处设置限速标。9、浇注道床混凝土
⑴根据联络通道沉降监测数据书面确认联络通道沉降稳定后,准备浇注道床。
⑵浇注前,对道床基底进行清洗,并进行基底表面清理;绑扎道床钢筋并按照设计要求设置排流措施。
⑶认真检查轨道几何尺寸及轨顶标高是否有变化,如发生沉降,则立即安排技术人员及线路工进行调整,通过在钢筋格栅顶部增加薄钢板来调整轨道高低,通过左右两侧斜撑来调整轨道方向。
⑷浇注混凝土时采用轨道车运输灰斗浇注,灰斗两侧设置下灰口,轨道车在临时轨道上运输混凝土,边移动边浇筑混凝土,人工控制下灰速度,随时与轨道车司机保持联络。
⑸混凝土浇注后,加强振捣,人工收面,道床混凝土养生。
此方法避免了二次拆除工作量,同时也能保证行车安全,简单方便快捷,值得大面积推广。
