地下室顶板防水·无坡度有组织排水体系应用技术

发表时间：2021/4/15 来源：《建筑科技》2021年1月下作者：高鹏廉德君

[导读] 地下室顶板传统施工工序复杂，包含找平层、防水层、保护层、找坡层、排水层、过滤层等构造层次。随着工程应用技术的不断发展，地下室顶板防水·无坡度有组织排水系统在市场上得到了较好的推广。

北京东方雨虹防水技术股份有限公司高鹏廉德君 100020

摘要：地下室顶板传统施工工序复杂，包含找平层、防水层、保护层、找坡层、排水层、过滤层等构造层次。随着工程应用技术的不断发展，地下室顶板防水·无坡度有组织排水系统在市场上得到了较好的推广。
关键词：地下室顶板、防水·无坡度排水、施工技术
        地下室顶板防水·无坡度有组织排水系统是采用国内先进的防水体系和无坡度排水体系组成，防水系统可根据项目设计采用复合防水体系、叠合防水体系等，其中种植顶板需考虑采用物理或化学阻根的耐根穿刺防水卷材，沥青基耐根穿刺应采用热熔法施工。无坡度有组织排水系统替代了传统构造层次的找坡层构造，可免去混凝土保护层、找平层等构造，把传统的碎石、卵石过滤层采用高密度聚乙烯材质的高分子异形片与聚丙烯过滤层复合应用，大大节约了项目成本的同时，解决了城市建设过程中小区雨水利用的难题，实现了海绵城市的渗滞蓄净用排的理念，以下重点介绍无坡度有组织排水体系的施工应用。
        一、构造做法
        种植车库顶板根据《种植屋面建筑构造》图集14J206、《屋面工程质量验收规范》GB50207-2012的要求和工程特点，对车库顶板原排水构造进行优化，排水做法采用“雨虹”牌15mm高分子异形片+100mm高排水槽，形成无坡度有组织排水系统，高分子异形片、排水槽与基层采用双面卷材粘接固定。
车库顶板优化推荐防水做法：
        1、钢筋混凝土地下室顶板
        2、使用抛丸机清除顶板钢筋混凝土表面浮浆等弱质基层
        3、机械喷涂或人工刮涂 2.0mm 厚PBC-328 非固化橡胶沥青防水涂料
        4、铺贴4mm厚 ARC-701 SBS改性沥青化学耐根穿刺防水卷材
        5、无坡度有组织排水系统
        6、种植土层

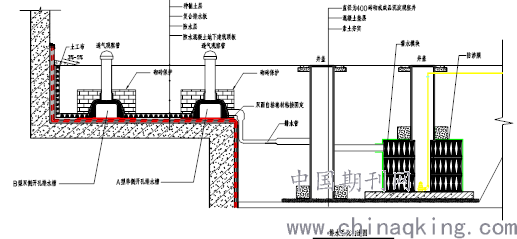

        当地下室顶板构造做法优化后做法如下：
        二、工艺原理及性能
        2.1工艺原理
        东方雨虹高分子异形片均采用HDPE原生料制成，其外表呈乳白色，截面呈一定程度的半透明状，硬度、拉伸强度和蠕变性等物理性能均优于市面上其他低密度聚乙烯排水板（外观颜色均不是乳白色）。
        2.2产品特点
        1、HDPE高分子异形片与土工布过滤层采用机械胶粘，复合一体，剥离强度高，应对回填土的承压更加均匀。
        2、聚丙烯短丝丙纶无纺布，克重为250g/㎡，采用抗紫外线抗老化材质，同时具有很好的耐酸、耐碱性能，更加符合在回填土中使用。
        3、HDPE全新料耐高温、耐低温、耐腐蚀，使用寿命长。
        4、板布合一，施工工序简单，质量把控度高。
        5、具有国家建筑工程质量监督检验中心检验报告，完全符合国家规范检测标准，其中抗压强度可以达到30吨/㎡抗压强度。
        三、排水施工工艺及施工要点
        3.1、排水系统施工准备
        1、排水系统材料准备：
        1）主材准备：15mm高分子防护排水异型片、排水槽
        2）辅材准备：聚酯无纺布（250g），、粘霸、虹吸出水管、卡箍、胶水等。
        2、施工机具准备：
        1）基层清理：吹灰器、扫帚；
        2）异形片排水槽铺贴：弹线盒、剪刀、壁纸刀、刷子、喷灯、钢压辊、小压辊；
        3、其他准备：
        1）清扫基层；
        2）保证防水卷材表面干燥、清洁；
        3）进场材料的吊装和运输准备；
        4）做好防雨、安全、消防防备工作，配备足够的消防器材。
        3.2、施工工艺流程
        基层清理→弹线→铺设排水槽→铺设复合排水板→安装透气管→安装排水管及观察井→细部处理→检查验收
        3.3、操作要点及技术要求
        1、基层清理：施工前对基层进行清扫干净，必要时用吸尘器或高压吹尘机吹净。
        2、根据车库顶板形状及雨水管网位置确定整体排水方向，按图纸定位规划弹线，确定排水槽的位置、并铺设双面粘卷材。
        3、铺设排水槽：根据弹线位置，将400mm宽双面自粘卷材粘贴于基层上，并将180mm宽排水槽居中与双面自粘卷材粘接，粘接时应保证排水槽顺直，排水槽之间通过“子母口”连接。
        4、铺设高分子异形片：高分子异形片与排水槽粘接时，应将排水板垂直紧密的铺贴在排水槽边缘，并应压实牢固，保证排水板与双面自粘卷材粘接牢固。排水板与排水板长短边之间应通过200mm宽双面自粘卷材粘接，确保排水板各粘接100mm；排水板普通时不得出现扭曲、起鼓、板与板之间缝隙过大现象。
        5、排水板与排水板之间的拼缝，其长边自带100mm宽无纺布，通过涂刷专用高分子胶水涂刷后进行粘接。板与板之间短边拼缝，应采用200mm宽无纺布覆盖，覆盖前涂刷专用高分子胶水，每幅板与无纺布搭接宽度为100mm。
        6、排水槽上铺设土工布，土工布与排水板土工布之间的搭接采用专用高分子胶水粘接（排水槽上铺设土工布幅宽为500mm）。
        7、安装透气管：按照深化设图中的位置安装透气观察管。四通连接件开孔-安装透气观察管-安装透气防尘盖，透气管安装完毕后，用无纺布将管根进行包裹，砌500*500*500mm砖垛保护根部，避免回填土时破坏。
        8、安装排水管及观察井：在预留好的A型排水槽排水管位置使用热熔器将车库顶板处平管、立管进行连接并使用无纺布将终端管口临时包裹保护，立管应紧贴于车库侧墙。观察井安装应先分层回填夯实，压实系数不小于0.93。按照设计标高进行放坡开挖至设计标高，浇筑200mm厚C20混凝土垫层，垫层边缘超出观察井管壁500mm。安装成品观察井并将土方回填至平管标高位置，回填土应分层采取人工夯实，平管下面应浇筑100mm厚延平管方向500mm宽C15混凝土垫层。拆除立管终端临时保护无纺布，使用热熔器将平管与立管进行连接并通至观察井。安装完毕后将土方分层回填夯实。
        9、第一层回填土采用倒退回填，不得直接将车辆开到排水板上，第一步回填土厚度为800-1000mm，可采用翻斗车子与推土机配合，翻斗车将土运到车库边缘，推土机把土送到车库顶并碾压密实。第二层回填土可上打车行走。
        10、检查验收：排水槽施工完毕后，排水槽应固定位置准确无误，固定坚实可靠无松动。排水板铺贴完毕后，排水板应铺贴平整、顺直，不得扭曲、皱折。排水板和无纺布搭接缝应粘结牢固，密封应严密，不得扭曲、皱折和翘边，搭接宽度应符合要求，端部应将排水板端头按节点收头处理；透汽管施工完毕后，透汽管位置安装准确无误，安装牢固可靠，无纺布包裹应严实无缝，砌筑保护构造应坚固稳定

四、结束语
车库顶板防排一体化系统优化了传统车库顶板的复杂构造，同时能够提供相应构造层次的使用功能，降低项目投入，节约资源能耗，是海绵城市解决城市热岛效应的先进工艺，值得广泛推广。
参考文献：
1、《JGJ155-2013》种植屋面技术规程
2、王建明.《DB11-T1363-2016》塑料排蓄水板施工技术规程
3、赵昕、《17S705》海绵型建筑小区雨水控制及利用
4、毕晓红《19BJ5-1》北京市工程建设标准设计文件.108-115
