孟俊杰
上海市莘庄工业区建筑安装工程有限公司
摘要：在住宅建筑物中，节能建筑物的外部保护结构的热损失相对较大，并且外墙在外部保护结构中所占的份额很大。 因此，墙体节能的发展是建筑节能技术的重要组成部分。因此，本文首先分析了岩棉板外墙外保温系统的重要性，并对岩棉板外墙外保温系统关键施工技术进行研究，旨在促进外墙保温系统的施工技术的进一步发展。
关键词：住宅建筑；岩棉板；外墙保温；施工工艺
1岩棉板外墙外保温系统的重要性
为了提高建筑物的隔热效果，外墙在建筑物的建造中有着重要的保护作用。它是室内和室外环境之间的边界。为了给人们提供更舒适，温馨的居住环境，因此应不断提高建筑墙体的保温效果。另外，为了提高建筑物对外界因素的抵抗力，外墙长时间与外界的阳光和空气充分接触，并长期受到恶劣的外部环境的影响，甚至缩短生命周期。 最后，为了延长建筑物的生命周期，外墙是建筑物结构的核心部分。 如果在施工过程中发生外墙侵蚀，则会降低建筑物的整体使用质量。
2岩棉板外墙外保温系统施工技术
2.1施工工艺流程
2.1.1基层处理
基层处理是确保外墙保温质量的关键一道工序。基层处理首先要对混凝土墙面上存在的一些杂物进行清理，如：油污、浮灰等。特别要重点针对剪力墙接槎位置形成裂缝的处理，将其中存在的混凝土、杂物等剔除，然后对裂缝做修补处理，同时将外墙的各类洞口做填塞处理。采用排通线的方式控制墙体垂直度，保证墙体整体垂直。依照外墙外保温施工的技术要求，在外墙面上弹出窗的垂直控制线和水平控制线。同时，在外墙的阴阳角位置、大角位置等处设置垂直基准线，便于后期控制岩棉板粘贴的平整度。
2.1.2粘结砂浆
粘结砂浆应用专门的砂浆搅拌机进行配制，将胶粘剂和抹面胶浆粉料按照特定的比例混合导入搅拌机之中，然后对其搅拌超过5分钟，指导砂浆稠度适中，搅拌均匀为止；在拌制粘结砂浆时，要杜绝向其中添加任何形式的添加剂。
2.1.3粘结剂

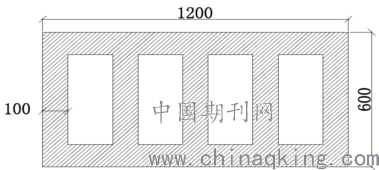

粘结剂可采用点框相结合的方式，在岩棉板的表面涂抹适量粘结剂。涂抹在岩棉板表面的粘接剂，其有效作用面积要保证达到50%以上，保证粘结的牢固性，如图1所示，在涂抹粘结剂时，首先在岩棉板的边缘涂抹100mm宽的砂浆条，然后在中间区域间隔性涂抹出三条宽度100mm以上的砂浆条，涂抹砂浆条的厚度均控制在8mm以内。为避免后期出现冷热桥现象，在涂抹粘接剂的过程中不能使岩棉板侧边粘附粘接剂，偶尔粘附的砂浆应立即刮除。
.png)
图1
2.1.4粘贴岩棉板
对于已经涂抹完成的岩棉板，采用从下到上的顺序进行粘贴，岩棉板长边顺水平方向；粘贴过程中产生的竖缝，应使之错开1/2倍板长；对于墙角位置的粘贴施工，应使岩棉板错茬搭接，同时在粘贴施工中保证垂直度。在对门窗等洞口位置处进行粘贴时，应尽可能采用整块岩棉板切割成需要长度进行粘贴，同时在粘贴过程中控制岩棉板宽度和接缝距离洞口四角的距离，二者都应在200mm以上。
在进行粘结施工时，应对岩棉板均匀施加压力，将砂浆的压实厚度控制在3mm之内，使之能够牢固的粘贴在基层之上；粘贴过程中应时刻注意检查垂直度、平整度，当出现与要求不相符的情况时应立即做出更正。将岩棉板粘贴完成之后，应将其侧面存在的一些粘结砂浆清除；岩棉板之间的粘结缝隙应低于1.5mm，接缝处存在的高差应低于1mm。当发现岩棉板的接缝宽度大于1.5mm的情况时，则应当采用未做粘结处理的岩棉板条将缝隙塞满。
2.1.5岩棉板上铺贴翻包网格布
对于其中需要进行翻包的岩棉板，在其正面涂抹宽度100mm、厚度约2.0mm的抹面胶浆；将提前甩出的翻包网格布按照要求压入到涂抹的胶浆内。在对门窗洞口位置进行翻包之后，应在四角露底的位置处，顺着45度角铺设标准耐碱型网格布条，规格为宽：240mm，长：300mm，并将其压入到抹面胶浆之中。要求翻包网格布被抹面胶浆完全覆盖，不能出现裸露在外的情况。
2.1.6底层抹面胶浆
在完成岩棉板安装施工24小时之后，采用从上而下、从左到右的顺序进行抹面层施工；应用不锈钢抹子，在岩棉板的表面涂抹约2mm厚的抹面胶浆，且必须将其完全覆盖。在进行每次抹胶浆操作的过程中，应保证涂抹面积超过一块网格布面积；对于已经做翻包处理的局部位置，在进行底层抹面砂浆施工时，应将其厚度控制在1.5mm以内。
2.1.7铺设耐碱网格布
当完成第一遍底层抹面砂浆之后，应在涂抹浆液没有干之前，进行加强耐碱网格布的铺设工作，且在铺设时将其弯曲的一面朝向墙体；将单张网格布的长度控制在6m以内。在实际铺设中，应从耐碱网格布的中间向四周进行抹平，直到整张网格布全部被抹面砂浆覆盖位置，第一层网布在铺设时仅需边缘紧密对接。
2.1.8安装锚固件
在完成第一层的网格布铺贴后，间隔超过24h进行锚固件安装施工，锚固件应根据岩棉板材厚度做出对应的选择，保证锚固件进入墙体的深入应在30mm以上，同时锚固件的直径通常选择8mm。对岩棉板粘贴过程中出现的“T”型接缝情况，应在接缝位置处设置一个锚固件；对于基层边缘位置，如：转角位置、洞口位置等，锚固件应适当加密，且保证距离墙体边缘超过100mm，同时将锚固件之间的间距控制在300mm以内。在安装固定件的过程中，首先需要应用对应直径的冲击钻，在需要安装位置钻入深度超过50mm的小孔。应用手锤将与锚固件相配套的胀管打入到已钻好的小孔之中，使之端部与岩棉板保持平整；将锚固件到入到胀管之中，且保证其圆盘面陷入到岩棉板之中，深度约1mm。
为了提升整个系统的防水效果，应在完成安装后的锚固件端面涂抹适量胶浆，将其完全覆盖于胶浆中，且在胶浆干燥之后再进行下一道工序。对于锚固件的数量，一般情况下应保证每平方米岩棉板使用锚固件数量在6个以上，对于边角位置处，应将每平方米数量增加到8个以上。
2.1.9第二遍抹面胶浆
采用相同方式完成第二遍抹面砂浆施工，施工顺序同样采用：从上到下、从左到右的方式。按照要求拌制抹面胶浆，然后将其涂抹到岩棉板之上，厚度控制在1-2mm，且保证将岩棉板完全覆盖。在进行每次抹胶浆操作的过程中，应保证涂抹面积超过一块网格布面积；对于已经做翻包处理的局部位置，在进行底层抹面砂浆施工时，应将其厚度控制在1.5mm以内。
2.1.10铺设耐碱网格布

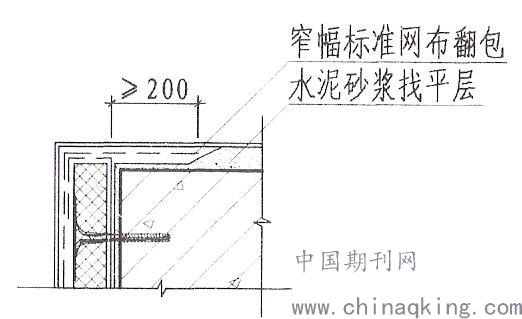

在完成第二遍抹面砂浆施工后，立即在对应的部位铺贴耐碱网格布，同样以弯曲一面朝向墙体。应保证每张网格布的长度在6m以上。在平预设操作中，采样相同方式，从耐碱网格布的中间向四周进行抹平，直到整张网格布全部被抹面砂浆覆盖位置。在铺贴时，应保证搭接长度在65mm以上。在墙体的转角位置出，应采用连续的网格布，且在进行包墙之后，宽度应在200mm以上，对于搭接部分的网格布，必须涂抹抹面砂浆，不能进行干搭接。在保温墙体与非保温墙体相连接的位置，应将网格布做转包处理，且保证长度不低于200mm，如图2所示。
.png)
图2
2.1.11面层抹面胶浆
待第二层抹面胶浆表面干燥之后，应当在其表面再涂抹一道面层抹面胶浆，且将厚度控制在2.0-3.0mm之间，同时保证岩棉板上涂抹胶浆的整体厚度超过5mm。面层抹面胶浆在进行涂抹的的过程中，应使其完全覆盖于网格布之上，同时满足涂抹的一些要求。
2.2细部及特殊部位做法
2.2.1修补孔洞
在将搭设的脚手架拆除之后，应当对其中存在孔洞进行修补，如：脚手眼、槽钢洞等。填补所应用材料应与基层墙体材料保持相同，并对孔洞做抹平处理，然后根据孔洞的尺寸大小切割对应带下的岩棉板，使其能够完整填封孔洞。粘贴过程中，先在岩棉板背面涂抹厚度约10mm的专用粘结剂，然后将其放入到孔洞之中，且注意不能在岩棉板的四周涂抹粘接剂。根据修补区域大小完成网格布裁剪，裁剪网格布应与孔洞周边搭接长度在80mm以上，针对孔洞涂抹抹面胶浆，然后将裁剪好的网格布嵌入到其中，并等待一段时间，当表面干燥之后进行面层抹面胶浆涂抹，并注意控制涂抹厚度，使之与周边墙体厚度保持一致，同时应用湿毛刷将孔洞边缘刷平。
2.2.2檐口墙网格布翻包
在针对檐口墙进行外保温施工时，应注意控制耐碱网格布翻包施工，将阳角做鹰嘴，阴角刮平嵌入水泥砂浆内，同时在距离完成面约30mm的位置处设置宽度20mm的滴水槽。
2.2.3勒脚部位节点处理
在建筑的勒脚部位，需使用30kg/m3的EPS板作保温材料，并且进行特殊的节点处理。勒脚部位处理有：平整式处理，如图3。
.png)
图3
2.2.4窗洞口节点处理

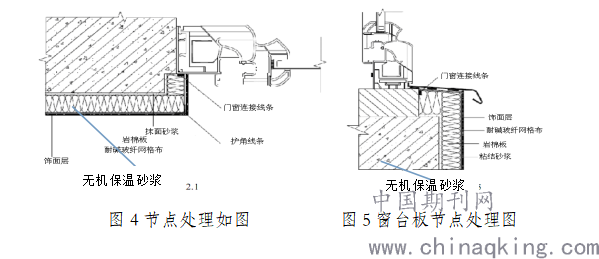

门窗洞口区域除了须采取结构防水措施之外，系统施工时还必须进行额外的柔性防水处理。该区域节点处理方法如下：窗边的保温采用无机保温砂浆作为保温材料，分两遍粉刷，每遍粉刷厚度不超过15mm厚，每遍施工的间隔时间为24h以上，总的粉刷厚度为20mm厚，待无机保温砂浆施工完成后3~4d，进行抗裂抹面层复合网格布的施工，施工方法同岩棉系统抹面层施工。节点处理如图4；窗台板节点处理如图5。
.png)
2.3空调支架及空调挡板节点处理
空调支架部位要利用预压密封带做支架四周的密封防水处理，具体构造如下图6空调挡板的上表面必须使用30kg/m3EPS板来替代矿岩棉板，同时采用滴水线条，具体构造如图7。
.png)
2.4女儿墙部位节点处理
女儿墙上沿须采用铝制或不锈钢制盖板，盖板必须向内倾斜约3°且不能有构件穿过盖板。女儿墙内侧和上沿都要采用30kg/m3EPS板来替代矿岩棉板。女儿墙内侧必须进行结构防水。女儿墙部位节点处理具体构造如图8。
.png)

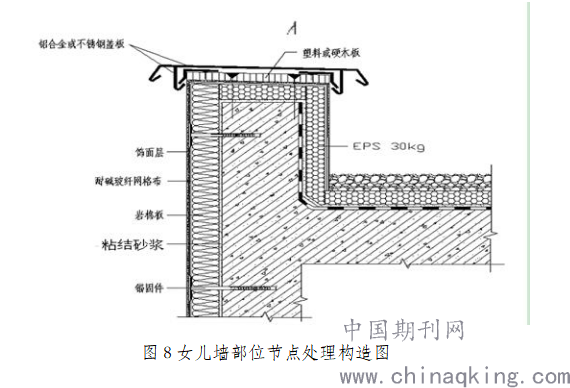

图8女儿墙部位节点处理构造图
2.5穿墙构建部位节点处理
空调管、下水管穿墙构件必须事先安装，且四周必须使用预压密封带进行密封处理，处理的具体构造如图9。
.png)

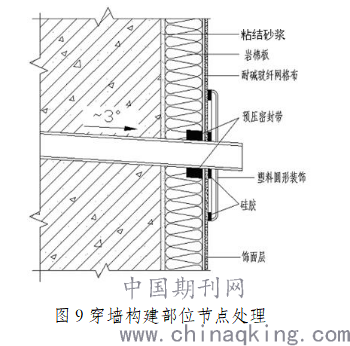

图9穿墙构建部位节点处理
2.6与外遮阳处节点处理
处理与外遮阳节点时，要充分考虑施工的先后，必须下男装固定外遮阳的锚定，然侧的保温系统，再进行外遮阳设备的安装，最后做外层的保温系统施工如图10。
.png)

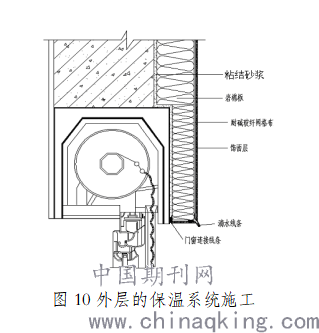

图10外层的保温系统施工
3结语
岩棉板是建筑外墙外保温系统的良好材料。尽管其优点很多，但在民用房屋外保温系统中的使用率却相对不高，这使得岩棉板外保温系统的应用还不够普及，施工技术仍存在不足。通过本文的分析和讨论，安装固定和抗裂技术是岩棉板外墙保温系统的关键施工技术。 所以，岩棉板的固定和保护层的构造应与现有的现有构造技术和方法适当地结合。进一步完善和发展关键技术，全面提高岩棉板外墙保温体系的施工质量。
参考文献：
［1］《岩棉板薄抹灰外墙外保温系统应用技术规程》DG/TJ08-2126-2013［S］.
［2］建筑外墙保温工程施工技术要点［J］.姜涛.建材与装饰.2019-10-11
［3］外墙保温节能技术在建筑施工中的应用［J］.吴玉新.居舍.2019-08-22
