林友静
保利长大工程有限公司
摘要：在社会经济高速发展的趋势下，市政道路工程迎来了广阔的发展空间，加上基础设施建设相对完善，在建设中多是采用高新技术，很好地促进了工程完成的速度及质量。BIM技术是新时期的高科技产物，在市政道路工程中的应用极为广泛，尤其是道路设计方面，取得了显著成效，对设计效果与建设效率的提升有积极意义，有利于推动市政道路的长远发展。本文针对BIM技术在市政道路设计中的应用展开探究。
关键词：市政道路设计；BIM技术；应用
市政道路工程涵盖诸多专业领域，具有复杂性和系统性的特点，其顺利建设的关键就是道路设计的科学性与合理性。BIM技术属于一种新型的电子信息技术，将其应用于市政道路设计中，不仅能对道路建设的效果进行仿真模拟，还能帮助作业人员及时发现设计漏洞，有针对性采取改进措施，确保设计工作的高效性，促进市政道路建设质量的提升。
一、BIM技术概述
BIM技术主要指的是利用计算机构建数字化的三维模型，以便管理与项目相关的各类信息，如项目建设、设计、施工进度、施工方案等，实现参与各方的协同作业。在市政道路设计中应用BIM技术，能够通过收集建筑信息数据来建设模型，将工程的各项情况进行形象且生动地反映，达到精细化设计的目的。与其他技术相比，BIM技术的特点极其鲜明，具体包括：①信息化：在实践中利用BIM技术来信息化模拟建筑单元[1]。②3D参数化：利用BIM技术延伸二维平面技术，实现三维立体，即：以相关的工程数据为依托实施三维建模。③关联性：管理者管理项目的关键手段之一就是信息的关联性，BIM技术模型的设计能有效关联构建信息，便于后期修改模型。④开放交互性：以一定的标准为基础，利用不同软件读取BIM技术中的数据。⑤虚拟性：针对现场实践中相对复杂或高难度的工艺，利用BIM技术进行虚拟设计；或者是修改难以施工的设计，以便在正式施工前做好调整，提高施工效率。⑥完整性：BIM技术不只适用于各种建筑，还能描述建筑设计拓扑关系。
二、市政道路设计中BIM技术的应用
（一）地形图的设计

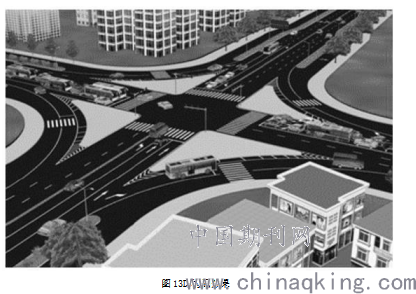

市政道路设计的重点就是地形图设计，要求绘制详细且精确的地形图，而BIM 技术的应用能实现这一目标，具体表现为：①在市政道路地形图设计过程中，以道路设计结构与地形图为依据进行系统优化，明确地形图的位置与坐标，在此基础上对施工周边的地形梯度进行初步设计。②转化设计地形图，通过3D建模造图对相应的中心与施工要点进行标记，使地形图变为多元线路。③优化协调线路构建与地形图，以多段道路线路为基础穿行设计道路，形成整体的线路施工图，便于总体设计目标的实现[2]。比如：某市政道路设计中利用BIM技术呈现道路的整体布局，在设计中纳入周围地形环境，达到3D构图效果，如下图1所示。BIM技术的地形处理功能极为强大，通过模拟道路造型来立体规划工程三维枢纽，进而实现设计意图的有效传递、设计方案的综合优化。
.png)
（二）中心线的绘制
在市政道路设计工程中，要想保证整体的设计效果，必须要做好中心线的绘制工作，以免因各种因素的制约而降低绘制的精准性。换言之，设计人员要综合考量限制性因素，如：道路定位、沿线地形、道路终点与起点的顺接等，并结合相关规定来拟合处理线位，根据规范标准优化调整相关参数，如曲线半径、平缓长度等。利用BIM技术绘制中心线时要注意如下事项：①中心线的插入：在设计前期分析中心线控制，对其具体位置加以确定，然后将其插入到3D图形中，数据模拟中心线的走向与结构。②中心线的转换：以相关规定标准为依托，根据3D地形图转化中心线，使其变为多段路线。③路线的创建：找到并执行“路线创建”功能，根据弹出的路线，将创建路线名称输入至对话框中，批量选择标签集与路线样式，确定创建路线。总之，在道路中心线绘制环节应用BIM技术，能立体呈现绘制情况，促进道路设计水平的提高。
（三）纵断面的设计
传统的道路纵断面设计所采用的软件多是对原地面的线文件进行编制，直接生成原地面线，在此基础上进行拉坡线的绘制，优化调整拉坡线，使其与设计要求相符；然后利用文件的方式储存竖曲线和拉坡线，对竖曲线文件、原地线文件加以调用，以便生成纵断面设计图。当前在纵断面设计中应用BIM技术，能以三维地形作为原始资料，借助创设功能直接生成最终的地面线[3]。与此同时，如若调整或完善道路中心线，则能自动更新地面线，进而减少人员的工作量，确保设计质量。另外，设计纵断面的拉坡线时，利用BIM技术能借助所创建的命令直接生成，便于后续绘制工作的顺利开展。值得注意的是，设计完纵断面后，设计人员还需对坡长、坡度、曲线等指标进行核查，使其与规范要求相符，若需调整这些指标，则应对纵断面的布局参数进行重设，确保设计要求达到预期标准。可以说，在市政道路的纵断面设计过程中，BIM技术的运用比传统绘制方法更加方便快捷，有利于节省设计时间，提高设计效果。
（四）横断面的设计
在道路横向断面设计环节运用BIM技术，设计人员需要在模型中输入实际勘测到的路面信息，以位置情况为依托校准数据信息，这样方能对道路施工区域原有的样貌进行准确反映[4]。BIM技术的应用流程包括：①点击道路菜单后创建和命名指令，使其符合道路的实际信息；②将基准线插入到所创建的数据模型中，查验数据信息是否准确，并有机结合三维图层与中心线；③对工具面板加以选定，结合图层情况、数据信息装配横断面，利用图纸提供的预期数据加以模拟仿真，实时修改数据信息，提高图纸的时效性和精确度。
结束语：
当前市政道路工程趋于多元化、复杂化发展，以往的设计方法已经难以适应时代的发展，而BIM技术作为新时代下的新型技术，具有自己鲜明的特点，在道路设计中获得广泛应用。在地形图设计、中心线绘制、横纵向断面设计中运用BIM技术，有利于保证设计过程的直观、高效、清晰、准确，提高道路设计的科学性与专业性，推动市政道路工程的向前发展。
参考文献
[1]苏光欣.BIM技术在市政道路设计中的应用简析[J].四川水泥,2020,(2):51.
[2]杨林.基于BIM技术技术在市政道路设计中的应用分析[J].写真地理,2020,(51):82.
[3]包珉.研究BIM技术在市政道路设计中的应用与指导价值[J].中国战略新兴产业,2020,(30):105,107.
[4]刘艳茹.BIM技术在市政道路设计中的应用[J].交通世界（下旬刊）,2020,(12):72-73.
