余丰华
浙能兰溪发电有限公司 浙江 兰溪 313000
本公司自基建以来，抽汽逆止阀侧法兰的密封垫泄漏频率非常高，往往通过热紧也无法消除泄漏。而系统无法隔离检修，因此只能停机处理或者紧急请专业的带压堵漏厂家来进行在线堵漏。堵漏工作危险性较高，且对系统运行水汽品质存在一定的隐患。一年各台机组抽汽逆止阀侧法兰的密封垫泄漏次数有4次，其中#2机一抽逆止阀转轴端盖漏汽2次，每次带压堵漏费用1.3万左右，而且带压堵漏操作时（含有耐高温油脂的注胶材料在外力的作用下进入密封腔室，足量的注胶材料充填泄漏点而实现消漏目的。）会对汽水品质产生威胁，从而致使氢导超标，对机组安全可靠运行造成很大的威胁，需要我们对该问题进行研究，将泄漏问题解决，节约检修费用和提高机组的安全可靠性运行。
1、设备概况：
汽轮机抽汽管路上的逆止阀具有十分重要意义。因为当汽轮机甩负荷时，它们保护汽轮机不致因蒸汽的回流而超速，并防止加热器及管路带水进入汽轮机。
2、 抽汽逆止阀结构示意图
下图是抽汽逆止阀的结构示意简图。红色是两侧轴套，也是侧法兰参与密封的零件之一；黄色是阀轴，它套在轴套之内；绿色是阀瓣，它的重量通过兰色的轴套传递给阀轴；白色是阀体，它与红色的轴套一起组成侧法兰的密封结构。
3、密封机理
通过螺栓的预紧力，使垫片和法兰密封面之间产生足够的压力，垫片表面产生的变形足以填补法兰密封面的微观不平度，和内部介质压力作用下使法兰分离的趋势，达到不泄漏的目的。
4、改进措施

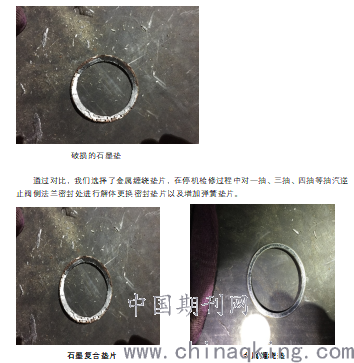

密封垫是石墨复合垫，其中间的加强材料为不锈钢材料，中间带有细小冲孔，细小冲孔的毛刺起到垫片回弹作用，但是在高温和强大的螺栓预紧力下，该回弹力衰减很快，从而使垫片没有回弹力，解体发现密封垫已破损。
.png)
石墨复合垫片 金属缠绕垫

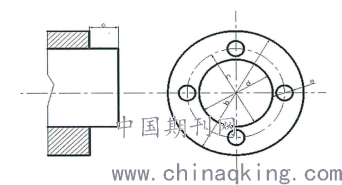

同时还对法兰盖垫槽加深，与3mm厚的密封垫相匹配，法兰盖螺栓扩孔成14.7mm，螺母也换成盖型螺母，保证螺栓的预紧力，从而保证密封垫的密封效果。
.png)
设备改造结果如下图所示：
.png)
在对策实施后，到现在已经有7个多月的时间了，机组没有发生过抽汽逆止阀侧法兰面泄漏的问题。
5、 效果检查
在对策实施后，到现在已经有6个多月的时间了，#4机没有发生过抽汽逆
止阀侧法兰面泄漏的问题。
经济性：带压堵漏一次，每年2次，总计节约2万元每年。
安全可靠性：自从改造之后，没有进行过带压堵漏工作，防范了由于带压堵漏而使注胶污染汽水品质的隐患，保证了机组设备的安全性。
6、总结与今后打算
本次攻关解决了生产过程中频发的设备故障，增强了小组成员的质量意识，提高了大家解决实际问题的信心以及学到了解决实际问题的方法，在以后的日子里，我们将不断的努力创新，继续用科学手段去解决一些频发的设备故障。
