王立书
中交瑞通建筑工程有限公司 北京市 101102
摘要
基于某深基坑工程，排水过程中局部水位过高，疏干井无法满足排水，排水施工影响施工进度，针对这一问题进行研究解决，研发了《双层止水钢板封井排水构造》实用新型专利，形成了基础底板内疏干井双层止水钢板封井施工技术，将排水构造坐于疏干井的井口之上，下层压水板的上侧表面铺设有基础垫层，基础垫层的上表面贴合铺设有防水材料，施工人员可进行基础垫层等后续的基础底板的施工步骤，有效节约了底板混凝土浇筑完成后，仍可持续排水的技术难题，节约工程工期，经济效益显著，具有很高的推广价值。
关键词：基坑排水；止水；封井
绪论
近几年来深基坑建筑越来越多，这使得排水工程越来越重要，直接影响着整个工程工期，目前国内排水工程往往采用传统的止水帷幕后基坑内设置疏干井利用泵管排水的施工方法，但一旦遇到局部水位过高、流沙层疏干井无法满足排水要求时，通常选择增加疏干井的施工方案，否则很难达到设计要求及后序施工要求，造成工期及成本的增加。
1.工程概况
酒仙桥语言文化中心工程建筑场地位于北京市朝阳区地下3层，基础埋深约16.20m。由于本工程抗浮水位为-2.500m，相当于绝对标高35.00m。由于地下室埋深较深，需考虑车库抗浮问题。开挖后在主体结构及客车停车库的抗浮施工完成前，采用的是止水帷幕加疏干井的排水措施,施工过程中，局部水位过高，流沙层疏干井无法满足排水要求，影响了后续底板施工。
2.基坑内排水的设计
为解决这一问题，本文针对该问题进行深入研究，依托自主研发的实用新型专利《双层止水钢板封井排水构造》实用新型专利进行研发，将双层止水钢板封井排水构造坐于疏干井的井口之上，下层压水板的上侧表面铺设有基础垫层，基础垫层的上表面贴合铺设有防水材料，施工人员可进行基础垫层等后续的基础底板的施工步骤，有效节约了底板混凝土浇筑完成后，仍可持续排水的技术难题，节约工程工期，经济效益显著，技术先进可靠，具有很高的推广价值。
3.施工适用范围
基础底板内疏干井双层止水钢板封井施工技术，适用于基坑内局部水位高、砂质层疏干井排水无法满足基础底板及垫层施工进度时的排水施工。
4.施工工艺流程
基础底板内疏干井双层止水钢板封井施工工艺流程如下：
布置疏干井→钻井下水泥砾石滤水管→下泵排水→定型双层止水钢板封井排水构件加工→剔除水泥套管端部并加设双层止水钢板封井排水构造→垫层施工→防水材料及保护层施工→筏板钢筋绑扎→留置后浇管道窝→浇筑筏板混凝土→封闭预留套管→浇筑管道窝混凝土。
.png)

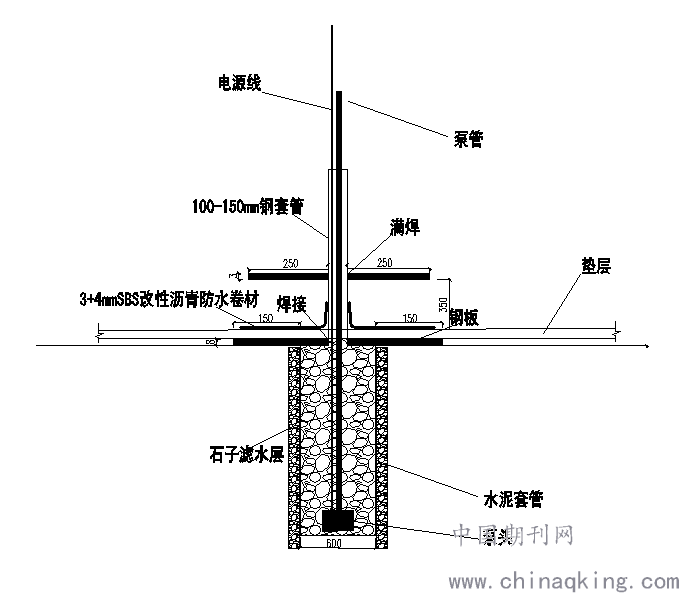

图4-1基坑排水示意图
5.施工控制要点
5.1 布置疏干井
查看地基勘察报告，根据基坑的大小及出水量根据工程实际情况合理布置疏干井数量。
5.2钻井下水泥砾石滤水管、下泵抽水
在基坑底钻井将水泥砾石滤水管下到坑中，水泥管四周填满碎石形成过滤层，将泵管泵头处包裹过滤网后下泵进行抽水并用碎石填满水泥套管内形成二次过滤，避免流沙等杂质堵塞泵管。
5.3 定型双层止水钢板封井排水构造加工
定型双层止水钢板是由两层止水钢板切割而成的双层圆形面板加工而成，下层为8mm厚止水钢板，上层为3mm厚止水钢板，两层钢板圆心位置开100-150mm圆洞套通长钢套管并与圆形面板圆四周进行满焊满焊，钢管顶标高高于基础筏板板顶标高100mm。
5.4 剔除水泥套管端部并加设双层止水钢板封井排水构造、垫层施工
将水泥套管高出垫层底部位剔除，并将焊好的定型双层止水钢板封井排水构造放在水泥套管上，浇筑垫层混凝土。
5.5 防水材料及保护层施工
垫层施工完成后进行防水材料的施工，在遇到钢套管周圈阴角细部进行处理，进行防水附加层施工，然后对套管进行防水材料的施工（按底板防水做法进行）。
5.6 筏板钢筋绑扎
绑扎筏板钢筋，定型双层止水钢板封井排水构造高度低于筏板高度，上层止水钢板在上下层钢筋之间。

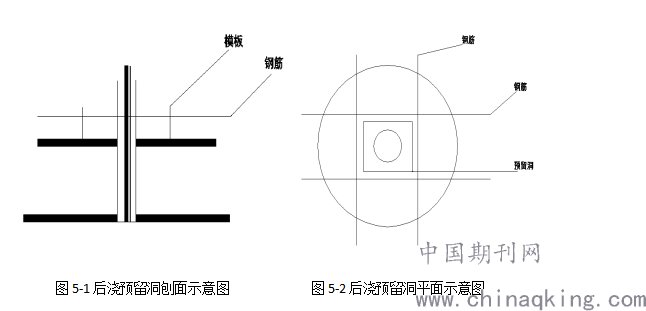

5.7 留置后浇排水管道预留洞
排水管四周根据工程钢筋间距设置后浇预留洞。
.png)
5.8 浇筑筏板混凝土
待底板钢筋绑扎验收完成后，根据施工方案浇筑筏板混凝土。
5.9 封闭预留套管
根据工程实际施工情况，待疏干井内以地下水降至设计标高后，将泵管及钢套管延上层止水钢板水平面剪断，并将钢套管中灌满比底板混凝土标号用高一等级的抗渗砂浆（灌浆料突出上层止水板既满足要求），清理上层止水钢板，将钢套管上口用3mm厚止水钢板进行满焊封堵（焊缝满足二级焊缝要求，搭接长度不小于30mm）。
.png)

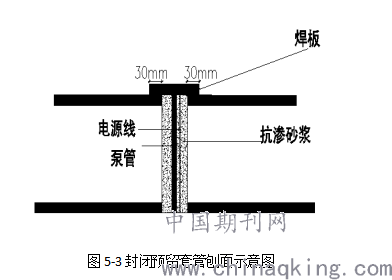

图5-3封闭预留套管刨面示意图
5.10 浇筑管道窝混凝土
用比底板混凝土标号用高一等级的膨胀混凝土将预留管道窝浇筑。
6.质量控制
材料的施工堆放场地应选择靠近安装地点，场地应坚实、平坦、干燥。
双层止水钢板封井排水构造材质、选型、截面尺寸通过勘察单位确定，质量控制应从加工开始，保证构造的质量。
防水材料质量控制依据《地下防水工程质量验收规范》施工，在垫层防水施工时，基础垫层和排水芯管形成的阴角处做500mm高防水附加层。
每到工序完成后，由项目技术负责人组织验收，验收人员包括施工单位和监理单位两级管理人员，监理单位的总监和专业监理工程师、项目安全员、质检员、专业工长等。验收合格，经施工单位项目技术负责人及项目总监理工程师签字后，方可进入后续工序的施工。
7.安全控制
大雨、大雪及风力六级以上(含六级)等恶劣天气，停止防水及焊机施工作业。
切割钢板、槽钢前，先戴好手套、口罩、眼镜，避免飞溅物伤人；切割时用力应均匀，切勿用力过猛。
焊接作业严格执行动火证管理程序，专人全程看护，严防火情。
施焊场地周围应清除易燃易爆物品，并在施焊部位配备灭火器材。
施工监测监控安全管理规定（观察疏干井内水量）
监测人员不得脱岗，在施工过程中安排1名监测人员，各专业工长应与监测人员相配合，待出现安全质量隐患时应第一时间对现场进行整改。
8.环保控制
建立环境保护责任制。项目经理与分包单位负责人签订环境保护责任书，分包单位负责人与劳务队签订责任书，使环境保护工作层层负责，责任落实到人。
钢板和防水在施工、焊接和搬运时，必须轻拿轻放，上下左右有人传递，对现场散落的材料及应及时整理清点，节约成本。
加强环保意识的宣传，采取有力的措施控制人为的施工噪声，严格管理，最大限度减少噪声扰民。
废料、旧料清场，模板上的落灰及时清除。
9.经济效益
通过材料选型及专利利用解决了底板混凝土浇筑完成后，仍可持续排水的技术难题 ,封井及防水效果好，具有新颖性，创造出良好的经济与社会效益。本工程施工过程中采用材料止水钢板易于裁切与焊接；也是市场常规材料，采购与加工成本较低。通过该施工技术节约了工程工期，满足排水施工进度，并且减少疏干井的数量，减少机械台班，节约劳动力，节约人工费2万余元，减少措施费用5万余元，节约工期10天。
10.施工效果
基础底板内疏干井双层止水钢板封井施工技术，施工损耗低，所用材料经济节约，实现了基坑排水、垫层浇筑等后续工序的同时施工，技术先进可靠，施工中节省大量工期，应用效果显著。
11.结束语
（1）本技术充分结合了现场实际情况，利用排水构造的材料特性及构造原理，大幅减少了疏干井的数量，有效节约了底板混凝土浇筑完成后，仍可持续排水的技术难题，节省工期，经济效益显著。
（2）本技术基于自主研发的《双层止水钢板封井排水构造》》新型专利，以止水钢板作为材料，分上下两层，下层压水板起到承压水的效果，防止水位上涌出井口，在下层压水板与排水芯管周圈阴角细部使用防水材料进行防水处理，同时上层止水板起到在后期底板混凝土施工过程中的止水作用进一步防水。已获得北京建工集团有限责任公司集团级工法一项，北京市工法一项，技术水平领先。
（3）基础底板内疏干井双层止水钢板封井施工技术已在酒仙桥语言文化中心等工程中应用，排水系统具有安全可靠的受力性能及防水性能，排水系统经得住考验，有效的指导了施工，适用范围广，应用效益显著，具有很广的推广应用前景。
参考文献：
[1]黄德武.探讨建筑工程基坑降水技术的应用[J].低碳世界,2014（18）.
[2]郑武.建筑工程中基坑降水的应用[J].江西建材,2014（17）.
