基于DEFORM的冲压模具设计的仿真与分析

发表时间:2021/4/16   来源:《科学与技术》2021年第2期   作者:候桂叶 高春晖
[导读] 本文利用DEFORM软件对车间出现不合格品较多的拉深件
        候桂叶 高春晖
        中国振华电子集团宇光电工有限公司,贵州省贵阳市,550018

        摘  要:本文利用DEFORM软件对车间出现不合格品较多的拉深件—碗状加强筋进行数值模拟分析,对金属塑性成形过程进行实时点跟踪描述,并演示整个成形过程,揭示金属流动规律、各种因素对变形行为的影响及成形过程中零件的应力、应变分布,从而获得金属成型过程中的速度场、应力场、应变场、负载场结果。
        关键词: DEFORM,拉深件,模具设计
1   引言
        公司真空灭弧室产品中有60%的零件属于拉深件。在生产中,一些拉深件的质量问题,如拉裂、裂纹、拉伤、起皱、椭圆、堆边等问题一直困扰着大家,碗状加强筋是构成真空灭弧室的关键零件之一,用量大,质量要求严,对它的拉深质量问题原因和解决方法都是凭经验,没有理论研究和系统的分析,使得在模具设计上存在一定的弊端,影响质量和生产。
2碗状加强筋工艺分析

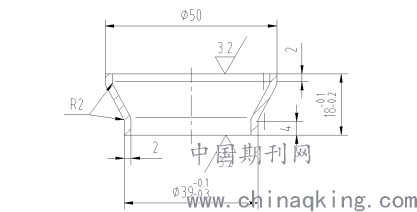

        碗状加强筋如图1所示,材料是06Cr19Ni10,料厚为2mm,批量生产。为提高生产效率和节约成本,可选用普通的冲压机床(J23-80),经研究分析,确定零件的加工方法采用板料拉深完成零件成型,工艺路线:备料—落料—拉深成型—车达图—检验,入库。

                                                        图1 碗状加强筋设计图
3基于DEFORM的碗状加强筋成形仿真模拟
        DEFORM技术是一套基于有限元分析的仿真系统,可用来分析金属成形规律与金属工业

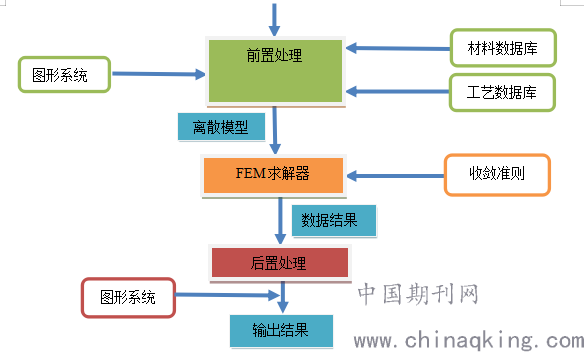

的热处理和成形工艺。通过计算机模拟仿真整个成形加工过程,帮助工程设计人员设计产品和工艺流程,降低现场试验成本,用以提高模具的设计速度,以此缩短产品的研发周期。成形过程仿真系统的建立,是将刚塑性成形工艺学、弹塑性有限元理论、拟处理器和后处理三大模块组成。有限元分析流程如图2。

图2 DEFORM成形问题有限元分析流程
3.1 模型导入与网格划分

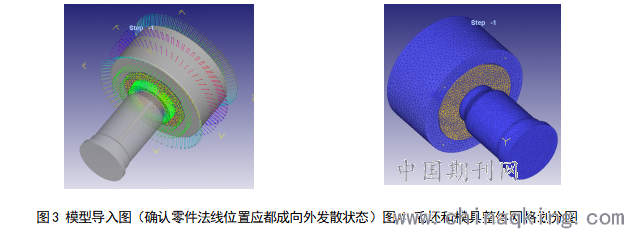

        在碗状加强筋成形过程中的工作部件为凸模和凹模,故仿真模拟中只导入毛坯、凸模和凹模,模型导入见图3。绝对网格划分方式在网格尺寸总数设定后永不会变,它会增加模拟的正确性,故采用绝对网格划分方式。考虑到模具材料对零件拉深质量和数量也至关重要,为了更真实的反映这一成形过程,给模具也设置了材料属性并进行了网格划分,整体网格划分见图4。







 3.2 模拟结果分析
        零件成形时,外力通过模具或其他工具作用在毛坯上,使毛坯内部产生应力,并产生塑性变形。所以必须研究零件各点的应力状态、应变状态以及各应力之间的关系与应力应变之间的关系。通过追踪P1,P2,P3特殊的三点来进行分析,下面以应力分析、晶粒流动分析为例进行说明。
3.2.1 应力分析

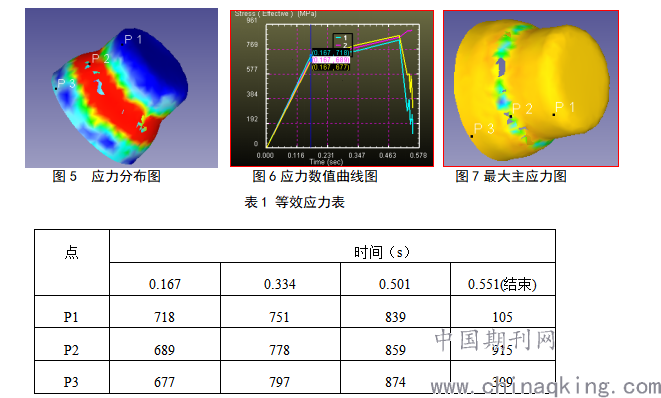

        应力分布情况见图5,从图可看出拉深过程中顶部的应力较小,圆周的应力较大。应力数值曲线见图6,从图可看出三点应力在拉深进行到0.167s时应力是急剧上升,达到700MPa左右,此时变形的基本形状初成,直至进行到0.501s应力都趋于缓慢增加状态,从0.501s开始颈部P2的应力随着拉深继续进行,应力突增,P2点代表的环形部位开始出现拉裂。P1,P3点随着拉深的完成,应力慢慢得到释放,顶部相对边缘处变形优先,所以应力释放快。通过主应力图7也可看到应力主要集中在中间过渡部分,所以必须解决应力集中问题。等效应力值见表1。







3.2.2 晶粒流动分析

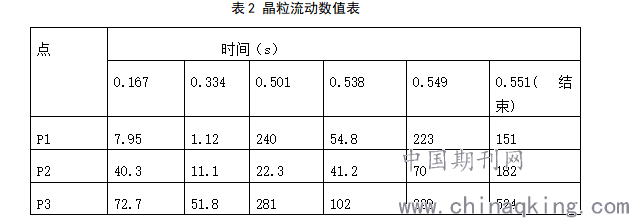

        从晶粒流动图8可看出颈部P2处晶粒流动速度很快,方向混乱,最终导致拉裂。两端部位晶粒流动较均匀,各部分方向一致。从图9可看出拉深进行过程中流动速度成波浪形变化,在0.531s时流速加快,P2点速度直线上升,达524mm/s这也表示出此时P2点处变形大,即正在成形斜度部分。晶粒流动数值见表2。







        综上所述,主要问题有以下几点:
        (1) 应力集中现象严重;
        (2) 过渡处容易破坏;
        (3) 零件因变形,尺寸有偏差;
        (4) 凸模高度,不能过长;
        (5) 毛坯尺寸偏大。
4   修正后的仿真模拟

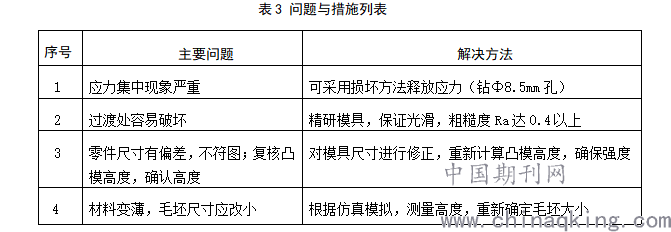

        综上分析,主要的问题及解决措施见表3。

4.1 应力分析

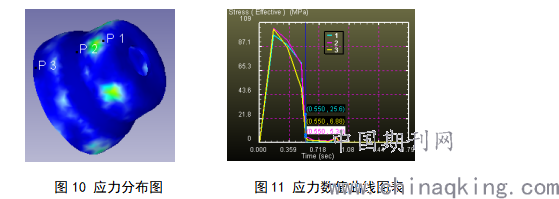

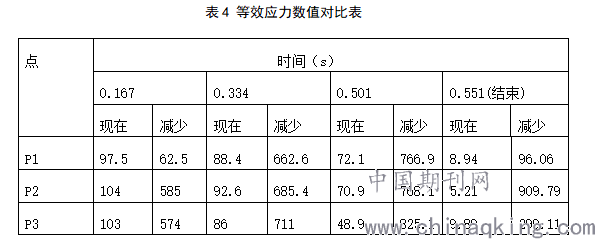

        应力分布情况见图10,从应力数值曲线图11可看出应力明显减小,都在87.9MPa以下。完全在毛坯的应力承受范围132MPa范围以内。等效应力数值对比见表4。





4.2 晶粒流动

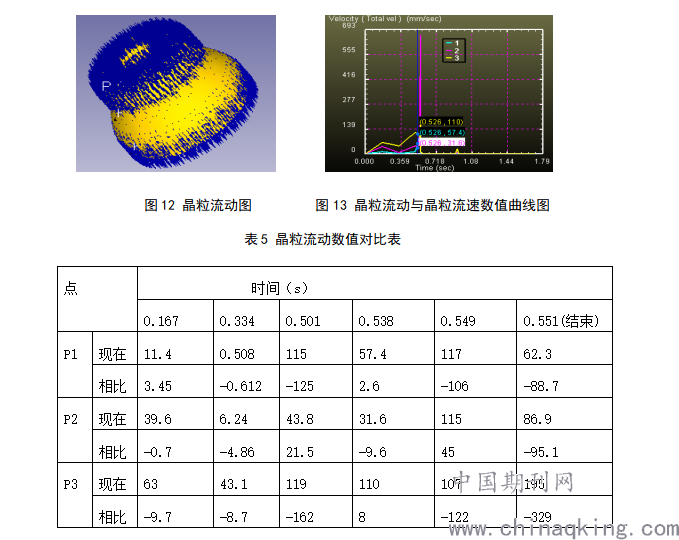

        从晶粒流动图12可看出顶端、颈部、底面各部分内的晶粒走向一致,从晶粒流速数值曲线图13看出速率均匀,P2处速率变化较小,各部分速率差缩小,颈部P2处相对P1,P3点速度及变化都小,在0.501s之后因变形加大,晶粒流速加快。在0.549s之后零件成形边缘P3部分,P1,P2速率减小,P3的晶粒流动速率加快,但相对前面速率减小。晶粒流动数值对比见表5。









5   结束语
        修正模具后模拟出的零件达到了图纸要求,通过实际生产也完全符合图纸要求。通过DEFORM软件对零件成形过程中的应力、应变、晶粒流动等情况进行模拟分析,直观的看出问题所在,从而给设计人员提供有价值的工艺数据和技术参考。

参考文献:
         [1] 李传民,王向丽,闫华军.DEFORM5.03金属成形有限元分析实例指导教程[M]. 北京:机械工业出版社,2009
         [2] 陈军.虚拟模具制造及金属成形过程三维仿真技术研究[D].上海:交通大学,
1996
         [3] 汪大年.金属塑性成型原理[M].北京:机械工业出版社,1986
         [4] 罗益旋.最新冲压新工艺新技术及模具设计实用手册[M]. 北京:银声音像出版社,
2004
