南钰 郭二磊 何中钰
国网河南省电力公司开封供电公司 河南省开封市 475000
摘要：本文针对输电线路支撑绝缘子异物清理作业中使用手臂力量支撑绝缘操作杆存在劳动强度大、操作精确度不高和劳动效率低下的问题，研制出绝缘操作杆辅助支架，经实际应用，可以提高输电线路检修的作业效率，同时降低作业人员的劳动强度。
关键词：输电线路、异物、绝缘操作杆、多方位
一、概述
输电线路在实际运行中经常受到外界环境干扰，其中异物已成为影响输电线路安全稳定运行的重要因素。输电线路异物主要包括鸟巢、 氢气球、风筝以及覆盖大棚的遮阳网等，这类异物不仅会造成输电线路的极限放电距离缩短，危及线路下方人员车辆的安全，而且极易造成输配电线路因相间短路或相地短路发生跳闸事故，甚至导致成片区大面积停电事故的发生，严重威胁电网的安全运行。因此，及时有效处理输电线路异物是保证输电线路可靠性的重要措施。
面对复杂多样的输电线路异物，电力工人往往需要花费大量的时间和精力去解决。绝缘操作杆是输电线路带电作业中使用较为频繁一种工器具。为了保证作业人员安全，220kV电压等级输电线路其有效绝缘长度应达到2.1m，在传统作业过程中，操作人员采用绝缘操作杆在完成支、拉、推、吊等操作时均是靠手臂力量作为支撑，不仅操作人员的劳动强度大，而且操作精确度不高，造成劳动效率低下。
针对输电线路的运维检修实际工作中存在的问题，本文设计研制绝缘操作杆的辅助支架，解决传统作业中使用手臂力量支撑绝缘操作杆存在劳动强度大、操作精确度不高和劳动效率低下的问题，提高线路检修作业效率。
二、设计方案
为了实现一种安全性能高且能够提高作业效率的绝缘操作杆挂架结构，本文采用以下技术方案：
绝缘操作杆辅助支架由弧形支架、竖直方向的转轴调整板、销钉、螺栓、支撑杆、水平转轴、固定底座夹板和紧固螺丝组成。弧形支架连接在竖直方向转轴调整板的顶部，在支撑杆的上端部中间开设一个槽，水平转轴安装在槽内，竖直方向转轴调整板的下部嵌在支杆的槽内且可在槽内旋转，固定座夹板安装在支撑杆的下端部，在固定夹板的下板上安装有紧固调节螺丝，可将辅助支架整体安装固定在输电线路杆塔的塔体或横担上。

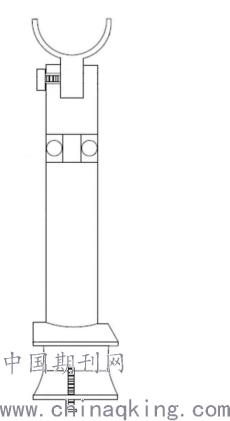

总体结构设计图如下：
.png)
采用上述技术方案设计的绝缘操作杆辅助支架，在实际检修工作中，固定夹板用来与杆塔塔材固定，通过水平转轴实现支撑杆在与其垂直的平面内360°旋转；顶端弧形支架则用于固定和支撑绝缘操作杆，并且可实现竖直方向上180°旋转。
三、解决的实际问题
本文设计研制的架空输电线路绝缘操作杆辅助支架进行作业具有如下优点：
（1）通过绝缘操作杆辅助支架的固定底座夹板，能够方便快速地将装置固定在杆塔横担上，适用范围广，能够应用于各种不同型号的输电杆塔；
（2）通过绝缘操作杆辅助支架的弧形支架，可灵活操控绝缘操作杆，使用方便，适用性强，有助于绝缘操作杆安全推拉送，不影响作业人员在输电杆塔上进行多方位移动作业，真正达到提高作业效率、消除安全隐患的目的。
四、总结
针对电力系统输电线路日常检修维护工作实际需要，为解决输电线路支撑绝缘子异物清理作业中使用手臂力量支撑绝缘操作杆存在劳动强度大、操作精确度不高和劳动效率低下的问题，本文设计研制出绝缘操作杆辅助支架，构造简单，成本低，易实现，方便进行带电清除异物，大大缩短了导线、绝缘子上异物处理时间，提高输电线路异物清除工作效率；同时能够有效降低输电杆塔高空作业人员工作强度，具有很强的实际工程使用价值。
参考文献：
[1]国家电网公司. Q/GDW 1799.2—2013 国家电网公司电力安全工作规程线路部分[S]. 北京：中国电力出版社，2013.
[2]李翔，罗天宇，张志勇．架空输电线路飘流异物处理难点与对策分析［J］．工程技术(文摘版)，2017(1): 204－205．
[3]周辉，杨颖锐，杨生兰．输电线路异物清除装置研究［J］．科技创新与应用，2016(7):174－175．
