何霞
国网甘肃省电力公司岷县供电公司 甘肃 岷县 748400
摘要：国家电网公司在大云物移智的背景下，为了规范常规及智能变电站继电保护和安全自动装置现场作业，提高常规及智能变电站继电保护和安全自动装置现场校验、缺陷处理、改扩建作业中安全措施的标准化和规范化水平，确保人员安全、电网安全和设备安全，近几年制订了多项标准化设计规范并取得了一定成效。可见，对电力系统继电保护二次安全措施进行规范化管理，对于维持电力系统安全运行有着重要意义。
关键词：电力系统；继电保护；安全措施；规范化管理
随着我国社会经济的不断发展，电力行业也得到了长足的进步。继电保护系统作为电力系统中最为重要的部分之一，对电力系统的整体安全起着举足轻重的作用。在电力系统飞速发展的今天，对继电保护二次安全措施的规范化管理显得尤为重要。基于此，文章首先阐述了继电保护的作用和组成，探究了电力系统继电保护二次安全措施的规范化管理方案，提出了加强电力系统安全管理的策略。
1 电力自动化继电保护的特点
在日常管理的电力系统的安全稳定运行,继电保护设备在它可以有效的预防和规避风险的作用,它不仅可以独立的处理,而且对电路实现故障诊断测试独立工作,促进电力系统的安全和可靠运行,很好的完成自己的任务。不断发展和变化的时代,现代科学技术的应用越来越广泛,当然,电力系统也包括在这方面,以及在连续打破传统的管理模式,从而达到整体持续的更新和改进。与以前的配电保护装置相比可以知道:电流保护装置的继电保护技术相对先进,与此同时,网络技术和计算机技术在设备测试和其他方面的应用领域非常广泛,继电保护设备故障时,信号会传递到相应的计算机,和接口的形式快速图像,根据完成相关工作的自动检测,相应的保护措施,从而进一步提高配电网整体运行的安全性和可靠性。
2 电力系统继电保护的组成和作用
2.1 继电保护的组成
继电保护系统一般由三部分组成，分别为测量部分、逻辑部分和执行部分。其中，测量部分由传感器和计算机组成，通过测量电力系统的运行状态来判断保护是否应该启动；逻辑部分是根据测量部分输出量的大小、性质、输出的逻辑状态，出现的顺序，使保护装置按照一定的逻辑关系工作，最后确定是否应跳闸或发信号，并将有关命令传给执行元件；执行部分是根据逻辑元件传递的信号，执行断电、续电等操作命令的元件。继电保护装置原理图如图１所示。
.png)

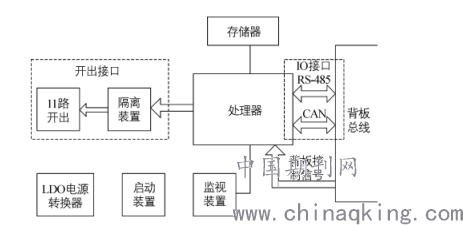

图１ 继电保护装置原理图
2.2 继电保护的作用
继电保护可以在电力系统发生故障时及时切断故障元件与整体电力系统的联系，从而保证其他元件能够正常运行，发挥功能，不会受到故障元件的影响，并且还能够在部分元件出现短路等事故时，保护其它元件不会被损坏。在电力系统中使用继电保护装置，可以有效减小故障的影响范围，避免大规模停电对生产生活造成严重影响。20世纪90年代集成电路高度发展，继电保护装置广泛应用了集成电路的控制技术，发挥保护电力系统的作用。如今，随着信息技术的不断完善，继电保护装置正朝着智能化和功能化的方向发展。
2.3 继电保护的基本要求
继电保护装置作为保护电力系统的最重要部分，需要具有高度的可靠性、选择性、灵敏性和速动性。其中，可靠性是指在电力系统正常运行时，继电保护装置不需要作出任何保护行为，应处于待机状态，并对电力系统的各项参数进行实时监控；选择性和灵敏性是指在电力系统出现故障时，能够及时找到故障发生的位置，分析故障发生的原因；速动性是指继电保护装置应以最快速度截断故障元件，避免故障范围扩大，从而提高电力系统的稳定性。
3 电力系统继电保护安全管理现状
过去，电力系统继电保护安全管理流程是：工作人员编写纸质版的安措票；由班长和技术负责人审核安措票；经过审核通过的安措票由工作人员带去工作现场执行。但是，经过研究发现，这样的工作流程有很多不足。首先，工作现场的问题由工作人员发现并提交给技术负责人，技术负责人没有直接深入现场发现问题，很多细节问题容易被忽略，而且在编写纸质版安措票的过程中，需要具体编写各继电保护装置的端子号，还要记录原始状态以及各项安全措施和启动安全注意事项等，工作人员的操作条目数量十分大，难免会出现漏项的问题。其次，纸质版的安措票保存起来较为麻烦，不易归档，很容易丢失遗漏，后续复盘查询时也相对困难，这使得部门领导和相关技术负责人很难直观地把控整体继电保护系统的工作情况，也无法对安措票的执行情况进行实时管控。另外，随着电力系统的不断发展，变电站的数量也在急剧增长，随之而来的继电保护装置的校验、检修和维护工作也在持续增加，传统的安全管理方法流程过长，操作复杂，效率较低，已经无法适应目前的电力系统工作模式，甚至还会增加安全隐患出现的风险。
4 电力系统继电保护二次安全措施的规范化管理举措
4.1 建立基于移动互联的二次安全措施在线工作管控平台
为有效解决继电保护二次安全管理工作量大、审批流程慢、正确率低、记录手段单一、无法实时监控及不易归档查询等问题，需要对安措票的编写、审核、执行和归档过程进行全面优化。目前，信息技术已经广泛应用于电力系统，可以充分利用信息技术在信息管理方面的优越性，通过建立基于移动互联的继电保护二次安全措施在线工作管控平台，来提高继电保护工作的效率，提高二次工作的安全可靠性。在完善在线工作管控平台的过程中，要深入分析二次安全措施的各项需求。在线工作管控平台要实现工作现场的负责人、审核人及管理人员不仅可以在 ＰＣ 端完成安措票的编写、审核、执行和存档过程，还可以在移动端上完成各项工作流程，使各项工作流程无缝对接，监管人员也可以实时查看工作进展情况。
4.2 提升软压板投退应用的标准性和规范性
软压板投退是电力系统继电保护二次安全措施体系中的重要组成部分，也是继电保护装置逻辑部分的关键，但是目前仍没有统一的技术标准，市面上常见的软压板类型众多。工作人员很难全面了解各类型软压板的工作及性能特点，给工作人员开展继电保护工作造成了很大的难度。因此，为实现继电保护二次安全措施规范化管理，还需要提升软压板投退应用的标准性和规范性。
5 结语
为了实现电力系统继电保护二次安全措施的规范化管理，需要工作人员提高技能水平，深入了解继电保护装置的组成和作用，了解继电保护的基本要求。通过建立基于移动互联的二次安全措施在线工作管控平台并且完善安全管理制度，提高工作人员的安全意识，推动二次安全措施规范化管理，增强继电保护工作的质量和效率，使其充分发挥保护作用，为推动我国电力事业长远发展作出贡献。
参考文献
[1]王志远．电力系统继电保护二次安全措施的规范化管理研究[J]．科学技术创新，2018(31):24-25.
[2]吴卓．分析电力系统继电保护二次安全措施规范化管理[J].通讯世界，2018（4）：225-226.
[3]王新.电力系统继电保护二次安全措施的规范化管理[J].门窗,2018(03):174.
