刘建宏 陈杰 张志勋 仲泽坤 金鹏 刘诚
（昆明供电局，云南省 昆明市 650031）
摘要：为防止继电保护装置动作接点粘死、继电器未复位、寄生回路造、接触不良造引起继电保护装置“误动作”、“拒动作”事件的发生，测量继电保护装置连接片上下两端对地电位的正确性，才能及时避免事故事件发生，确保电力系统的安全稳定运行。
关键词：继电保护 连接片 电位 测量
Common methods for measuring ground potential of relay protection connector and practical application of standards
Liu Jianhong Chen Jie Zhang Zhi Xun Zhong Ze Kun Jing Peng Liu Cheng
(SETTING: Kunming Power Supply Bureau, Kunming 650031, Yunnan Province)
Abstract：In order to prevent the occurrence of "misoperation" and "refusing action" events of relay protection device caused by stuck action contact, non reset relay, parasitic circuit and poor contact, the correctness of ground potential between the upper and lower ends of relay protection device connection piece can be measured to avoid the occurrence of accident and ensure the safe and stable operation of power system.
Key words：Potential measurement of relay protection connector
0 前言
电力系统的继电保护装置是电力系统的一个重要电气设备，继电保护装置由于其特殊性，在其部分回路上设计了一个可断开的节点——连接片，这是继电保护装置安全运行的重要保障手段之一。而继电保护装置动作接点粘死、继电器未复位、回路中有寄生回路造成一投上出口连接片保护会误动，连接片接触不良造成跳闸回路负电源未引至连接片上端，运行中保护动作时无法出口跳闸切除故障，因此，测量保护出口、联跳连接片各端对地电位正常后，才能投入相应的连接片，这样才能及时发现连接片接触不良造成保护拒动和跳闸回路中有寄生回路而造成的保护误动事件发生。本文总结了变电运行工作中一些常用测量方法和判断依据。
1 测量继电保护装置连接片端电压方法及步骤
（1）测量前，继电保护装置必须在正常运行状态，其装置电源空气开关、控制操作电源空气开关、二次电压空气开关等必须在投入位置，继电保护装置上无异常信号或跳闸信号。
（2）测量前，继电保护装置的相关二次回路已经恢复成正常状态，其二次回路上没有检修工作，二次回路接线正确。
（3）测量时，使用经检验合格的高内阻电压表，一般在现场使用的是多多功能万用表，表计在合格检验期内、外壳无破损、无裂痕、绝缘包裹良好。
（4）测量时必须至少两人进行操作，一人监护，一人操作。

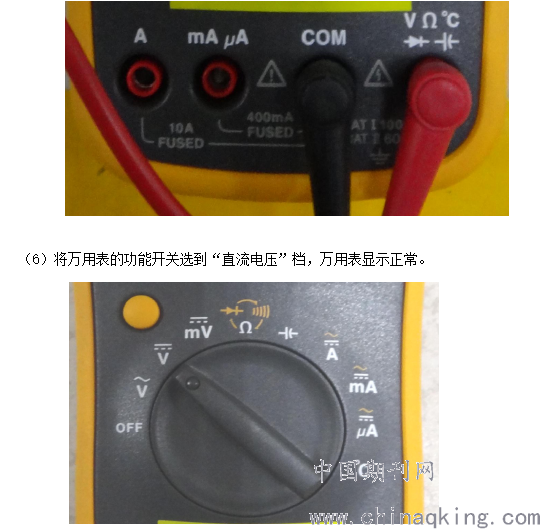

（5）将万用表黑色表笔插于万用表“COM”孔内，红色表笔插于万用表“V Ω℃”孔内，
并确认插入良好。
.png)

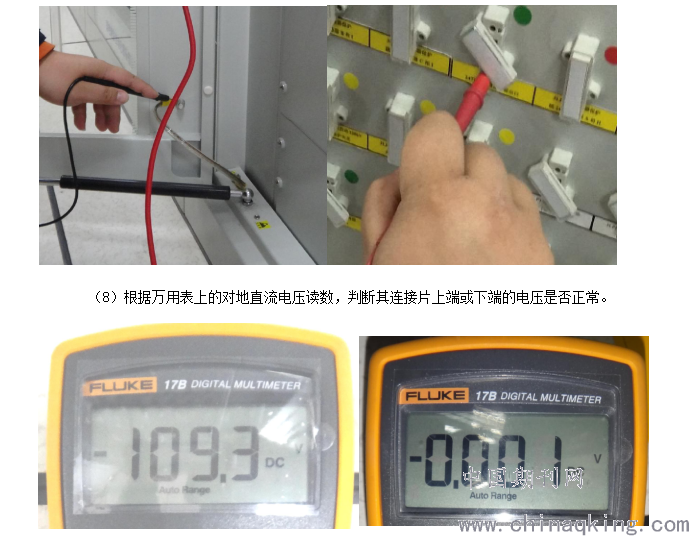

（7）将万用表黑色表笔在保护屏的有效接地点，进行可靠接地，红色表笔接至继电保护装置连接片上端、下端，开始测量连接片上端、下端的对地电压，并观察测量电压值是否正常。
.png)
（9）对测量出的电压值有疑问时，应多次进行测量对比，必要时可采取同时对连接片上下两端进行测量其直流电压差的方法，进行判断确认。
（10）逐个对继电保护连接片进行测量判断。
（11）测量完毕后，将万用表切至OFF 位置，关闭万用表电源。
2 继电保护装置连接片上下两端电压标准

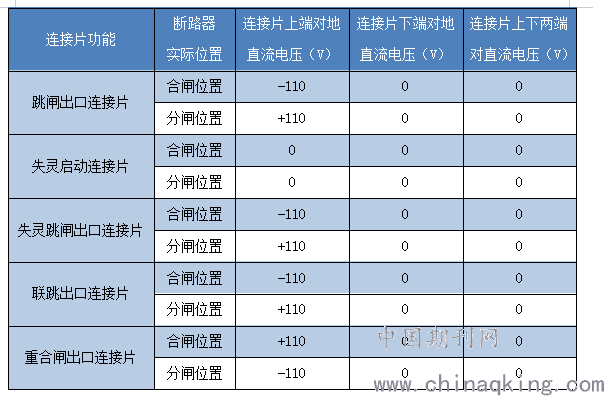

通过变电站现场对继电保护装置连接片的测量汇总统计，发现继电保护装置连接片上下两端的对地电压与所接入的断路器实际位置有很大的关系，且还与部分继电保护装置生产厂家、装置型号、出厂时间有关系。现场总计分析出一下标准，供现场变电运行人员参考。
.png)
当测量出的继电保护装置连接片上下两端对地直流电压出现异极性电位时不能投入连接片，应多次测量进行对比，必要时需查明原因后才能投入。当继电保护装置连接片上下两端对地直流电压为0 V时，可能是继电保护二次回路断线、元件（分合闸线圈、电阻等）损坏、控制回路断线、连接片接触不良、断路器辅助切换开关接触不良、直流电源消失断线等原因引起，需上报专业人员进行检查处理。
3 结论
由于电力系统继电保护装置连接片的特殊性，因此在变电运行工作的继电保护装置连接片电位测量工作就显得比较重要，正确的测量、判断继电保护的连接片对地电位是变电运行人员避免发生“误操作”的重要技能之一，能保证继电保护装置的正确运行和电网的安全稳定运行。
