冯俊超、王化勇、赵琳、马学林、郝越、王旭
（云南电网有限责任公司红河供电局 云南 蒙自 661100）
摘要：高压开关柜在主、配网电能转换过程中，起到开合、控制和保护用电设备的作用，是保障用户供电的重要设备。相较于其他变电设备，高压开关柜具有数量多、厂家多、型号多等特点，通过分析高压开关柜存在的问题以及运维现状，对运维开关柜的运维提出相应的策略。
关键词：开关柜 观察窗 运维策略 刀闸位置
1 不利于开关柜运维的情况
1.1 无法观察柜内刀闸位置

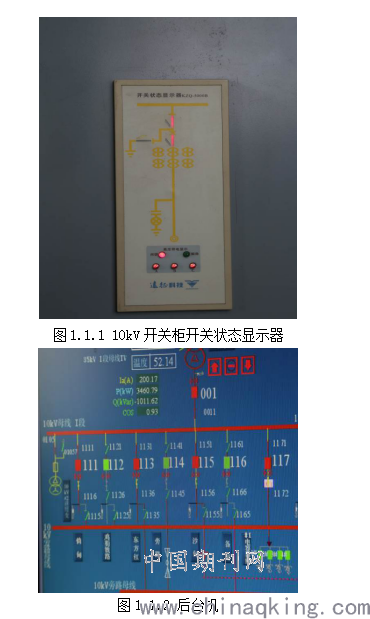

部分早期生产的高压开关柜，无位置观察窗或位置观察窗老化、观察不清晰，无法直接观察到柜内刀闸的实际位置。如35kV鸡街变电站大部分开关柜位置观察窗老化，无法检查开关柜刀闸实际位置，目前仅可通过开关柜状态显示器和后台机间接观察，存在操作时刀闸单相未分合或分合不到位、开关柜状态显示器、后台显示与实际刀闸位置不一致的安全隐患。
.png)
1.2 日常巡视维护标准难执行到位

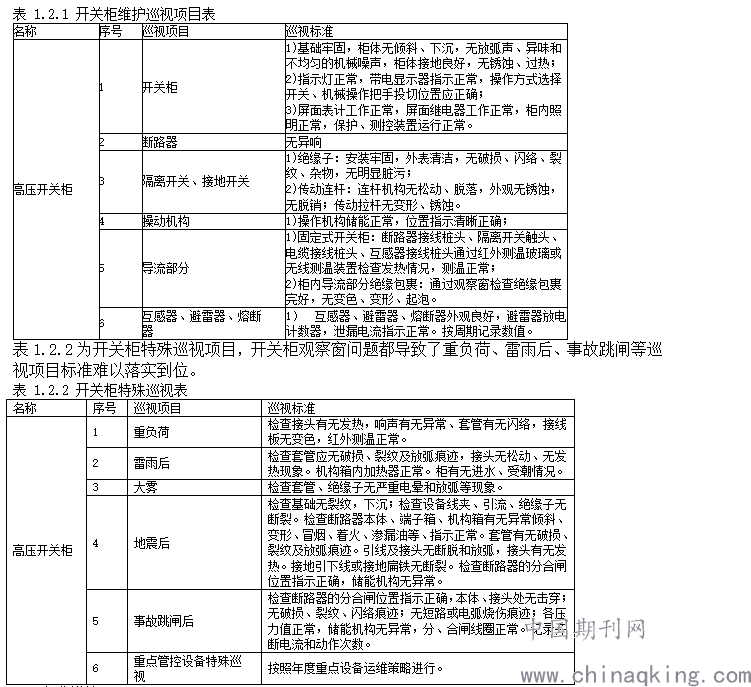

根据《云南电网有限责任公司生产运行管理办法（2018版）》以及变电站现场运行规程要求，每月对变电站开展巡视维护，如表1.2.1所示为运行规程中关于开关柜维护巡视项目内容，观察窗设计不合理或者观察窗玻璃老化，都难以检查刀闸表1.2.1中隔离开关、接地开关绝缘子、传动连杆情况。同时，也无法通过观察窗对断路器接线桩头、隔离开关触头、电缆接线桩头、互感器接线桩头等进行准确地红外测温。
.png)
2、改进措施
2.1 开关柜改造升级
2.1.1 观察窗改造
结合设备检修周期，将高压开关柜观察窗改造列入项目，在不影响高压开关柜内设备运行的前提下，改造观察窗。在条件允许的条件下，可以适当增大观察窗的面积来提高观察效果。观察窗的安装应采用硬固定方式，将观察窗钻孔后用螺栓固定，并用密封胶密封。这样，就能兼顾抗外力和防潮性能。
2.1.2 更换观察窗材料
目前观察窗使用的材料为有机玻璃，安装使用时间长以后容易老化，透明性降低，难以观察开关柜内运行情况。建议选用透明度高、性能稳定的新型防爆玻璃，既能兼顾抗外力性能，同时在长时间日光照射下，也不会造成透明度降低等问题。
2.1.3 开关柜加装在线温度采集装置
在开关柜内设备易发热的连接部分安装测温探头，将温度信号转换为最终的数字信号后传到后台监控机，由变电值班员远程监控设备的温度情况。
2.2 提升运维水平和操作质量
开关柜改造升级只是降低开关柜运行风险的一种手段，距离改造完成也还有很长的时间。即使使用安全可靠的电气设备，也要在具备相应技术水平和操作能力的人员有效运维下，才能保证变电站安全运行。所以在运维操作过程中要注意：
（1）加强安全管理，巡视或操作时应严格按照安规以及操作票的要求进行，着装应规范，并注意站位。
（2）开关柜操作前应确认柜内断路器和隔离开关的实际状态，进行倒闸操作前，应结合后台位置显示、分图电流显示，开关柜位置显示装置严格监视设备的动作情况，如发现机构卡涩、动触头不能插入静触头，合闸不到位等，应停止操作，待缺陷上报消除后方能继续操作。
（3）严格落实设备维护、巡视要求，做好开关柜带电显示装置的巡视和维护工作，确保带电显示装置工作正常。
（4）加强培训，使操作人员熟练掌握所辖变电站各类开关柜操作方式和技巧，降低因人为操作不当导致的刀闸分合不到位的风险；结合高压开关柜运行特点及存在问题，判定日常运维中的高风险点、关键点，将实际已有的技术手段和工具使用到位。
总结
高压开关柜在作为电力系统最重要的设备之一，广泛使用在变电站中，本文结合高压开关柜作业中的安全风险与防范措施，为设备运维提供依据，同时为设备改造提供支撑。
参考文献
[1] 李萍,孙庭岚,黄锟. 高压开关柜作业安全风险分析与防范[J].电力安全技术，2016（018）.
作者信息：冯俊超，性别：男，出生日期：1995年1月25日，籍贯：云南泸西，民族：汉族，单位：云南电网有限责任公司红河供电局、职称：助理工程师、学历：大学本科、研究方向：电力系统及其自动化
