温茜甯、张建伟、周宇、杨帆
（云南电网公司红河供电局，云南 蒙自661100）
摘要：由于GIS组合电器设备具有占地少、防污染、可靠性高等优点，在电力系统中的使用日趋增多，GIS设备的稳定运行对变电站的发展有较大影响，因此，本文对GIS组合电器设备的特点及运行维护进行分析讨论。
关键词：GIS设备；运行；维护
0 引言
随着电力系统的的发展，GIS设备因具有安全可靠、检修周期长、运行费用低、占地小等优势而备受青睐，同时GIS设备也存在检修周期长及检修难度大的问题，如何运行维护GIS设备就显得十分迫切和重要。
1、GIS设备特点分析
1.1 GIS设备优点介绍
1.1.1GIS组合电器设备结构紧凑、占地少。一方面建筑规模小，降低了建筑投资费用，另一方面对于用地紧张、地价贵的地方来说非常有利。设备与外界环境隔离，噪音低、防污染。避免空气中的灰尘、雨水与设备直接接触，不会因大气污染、风雨等因素使设备锈蚀、老化，影响设备正常运行。
1.1.2灭弧和绝缘性能好。SF6内部充有SF6气体，SF6气体具有绝缘性能好、灭弧能力强的优点，提高了设备的安全可靠性。
1.1.3安全性好、供电可靠性高。由于GIS设备避免了与外界直接接触，不受雷电、风雨影响，较大的提高了供电可靠性，且因GIS设备内部充有SF6气体，提高了绝缘与灭弧性能，保障了设备的安全性。
1.2 GIS设备缺点介绍
1.2.1 GIS设备的结构复杂，对设备质量及制造工艺的要求比较高，设备的生产成本昂贵。因其结构复杂，当发生故障时，对故障的排查及设备的检修难度较大，修复时间较长。
1.2.2 安装复杂，工序繁多且要求精细，对安装人员的技能水平要求相对较高，若不熟悉设备，极易造成安装质量问题，给日后设备的运行行遗留下安全运隐患。
1.2.3 若发生SF6气体泄漏，外泄的SF6分解物具有强毒性，防护不当会影响人体健康甚至造成人员中毒事故，同时设备的绝缘强度、灭弧能力降低，同样也威胁着设备的安全运行，对电网设备、人身安全及环境都会造成重大影响。
2、GIS设备巡视和维护
2.1 外观检查，检查设备外壳、结构是否变形，油漆有无脱落；外壳、阀门、支架、螺栓、接地导体等部位有无裂纹、锈蚀；操作机构的连板、连杆有无脱落下来的开口销、弹簧、挡圈等；注意辨别是否有异常的放电声和励磁声，判断有无异常气味。
.png)

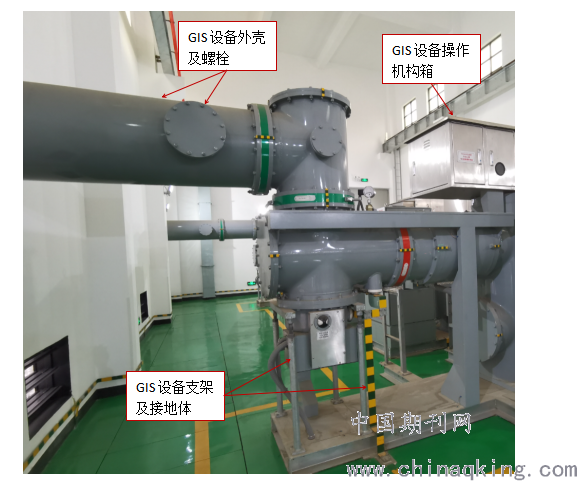

图2.1 GIS设备间隔外观
2.2 测温，根据设备的重要度、健康度、负荷情况等制定测温计划，使用红外热成像仪对设备温度进行测量，以防因设备温度过高造成设备损坏。当GIS设备某个部位相对于其他部位偏高时，应根据设备负荷、环境温度等情况，采用三相温度横向比对、设备内部结构分析等多种方法综合判断是否存在异常温升。针对发热点进行跟踪测温，综合数据进行分析。
2.3观察孔，巡检时观察隔离开关触头表面的颜色判断触头是否过热；在操作时，通过观察孔判断隔离开关触头实际位置及是否分合到位。
2.4 SF6气体压力检查，SF6气体压力表有无生锈蚀，指示是否在正常范围内，若SF6气压低于额定值应对GIS设备进行补气。GIS设备的气体压力值是否正常，关系到设备内部SF6气体的含量是否正常，若存在SF6泄漏，将直接影响设备的绝缘强度与灭弧能力，威胁着设备的安全运行。当发现SF6压力过低时，先检查后台监控机是否发SF6压力低报警信号或闭锁信号，若SF6压力达到闭锁值时并伴随闭锁信号时，不允许操作分合断路器，及时断开故障断路器的控制电源，并用卡板闭锁断路器机构，将故障断路器锁死的合闸位置。
.png)

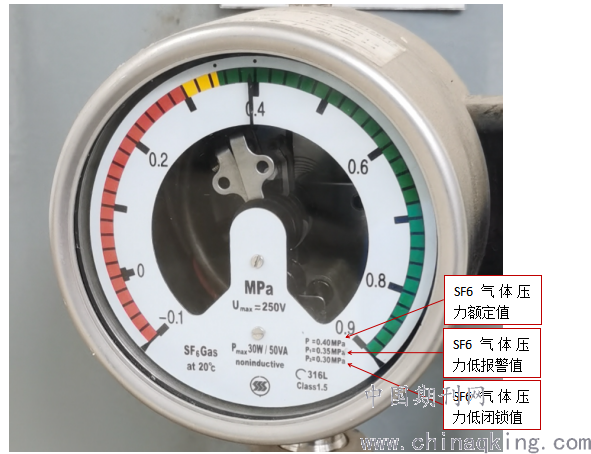

图2.2 GIS设备SF6气体压力表
2.5 检查断路器、隔离开关、接地开关分合闸指示是否正确，与设备实际运行状态是否一致，储能机构是否已储能，操作时可根据指示来判断断路器、隔离开关、接地开关的实际位置。
2.6 汇控柜检查，检查信号灯、指示灯、位置指示与设备实际运行状况是否相符，二次接线应牢固，无过热变色、生锈及发霉现象；除湿、加热器的投入是否符合规定；断路器、隔离开关、接地开关动作次数是否正常合理。
.png)

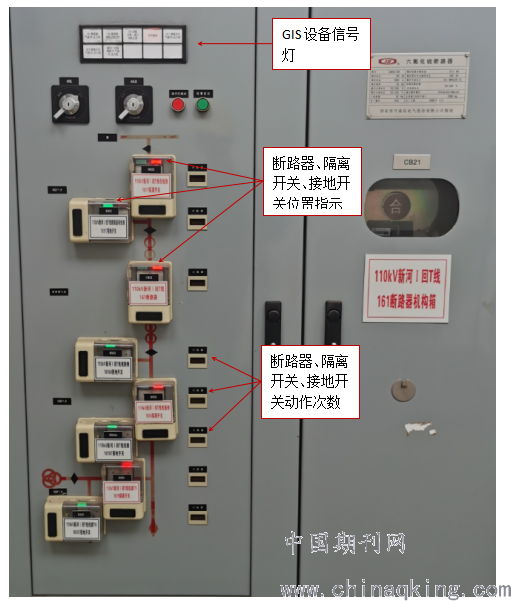

图2.3 GIS设备汇控柜
2.7运行环境要清洁，防止灰尘、水分等浸入设备，设备周围应无腐蚀性物质，无外力对设备损伤的危险。
3、GIS设备维护时注意事项
3.1 GIS设备在未找到设备故障点之前，不能强行送电，要先对设备进行全面检查，在确定故障点并消除故障后才能送电。因为GIS设备从外观上很难判断故障点，可以以下几种方法判断故障点：一、通过分析故障录波动作报告判断故障点；二、通过观察孔检查是否有粉末状分解物；三、利用SF6压力表检查各气室压力是否正常，四、对SF6气体进行取样分析来判断故障设备。
3.2 SF6气体有毒，不能向大气中排放，GIS在解体时应先回收SF6气体，并在取气前做好事故预想及防范措施。当SF6气体发生泄漏时，所有人员应迅速撤离现场，开启所有通风装置，未穿防护服、佩戴防毒面具或正压式呼吸器不得入内，在经过充分排风，且检测合格后，人员才准入内。若为户外GIS设备，所有人员应迅速撤离至泄漏点的上风侧。
3.3 进入GIS室前须通风15min后再进入，应定期检查通风、照明系统是否正常。
4、结语
近年来，GIS设备的实用性越来越广泛，应加大对运行、检修部门人员技术、技能的培训，在日常管理中，确保运维质量，保障GIS设备的良好运行，充分发挥GIS设备运行可靠性高、维护工作少、检修周期长的优点。
作者：温茜甯，性别：女，出生日期：1988年12月14日，籍贯：云南省开远市，民族：汉族，单位：云南电网有限责任公司红河供电局、职称：助力工程师、学历：本科，研究方向：变电运行
