郑哲艺 欧阳奕欣
国网福建省电力有限公司漳州供电公司 福建漳州 363000
摘要：在我国高压开关设备机器当中，断路器是作为一种比较复杂性的同时也比较重要的电气装置。在整体的电力系统运转当中，断路器不仅可以针对电力系统的正常负荷进行调换，还可以将运行当中所出现的短路等故障问题给予及时的发现处理[1]。在电力系统中，断路器肩负着保护和控制这两方面的重要作用，本文就一起110kV断路器出现漏气确信啊进行探讨分析,仅供参考。
关键词：断路器；漏气
1、缺陷简介
2019年10月3日，运行人员现场巡视发现220kV 某变电站某110kV线路断路器气体压力值为0.46MPa（额定值为0.50MPa），接近报警值（报警值0.45Mpa，闭锁值0.43Mpa）。10月4日，检修人员组织对该开关进行补气，并用SF6检漏装置测得A相极柱瓷瓶与底座交界处存在漏气，如图1所示。根据《35～500kV SF6断路器检修决策导则》规定：SF6断路器两次补气时间间隔小于一个月，应进行SF6检漏并处理漏气点，必要时对本体进行解体检修，更换受损部件、气体、吸附剂和密封件[2]。2020年5月24日，对三相极柱进行解体，更换密封圈并充气静置，26日试验合格后投入运行。
.png)

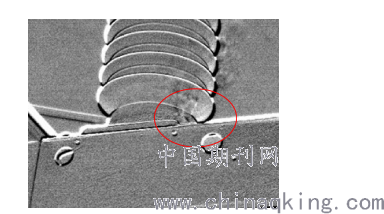

图1 红外检漏图
2、处理情况
该断路器生产厂家为北京ABB高压开关设备有限公司，型号LTB145D1/B，出厂日期为2007年07月01日，投运日期为2008年04月12日。
停电对A相极柱拆解及观察，发现A相极柱瓷瓶与底座接触面及密封圈有许多土块，存在腐蚀现象，如图2所示。
.png)

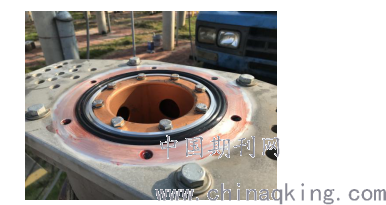

图2 下接触面及密封圈腐蚀
将断路器三相极柱进行解体，清理接触面并更换相应的密封圈，如图3所示，并在排气孔和接触面位置涂抹密封防水胶，防止土蜂、雨水等进入导致漏气。同时开展该地区同厂家同型号的168台断路器进行排查，未发现SF6漏气现象，并结合停电对排气孔和接触面进行防水封堵。
.png)

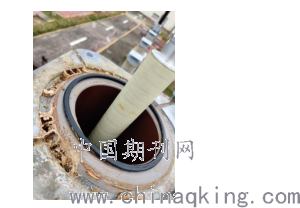

图3清理接触面及更换密封圈
3、缺陷分析
根据现场检查情况，导致漏气的原因为土蜂通过极柱与底座位置的排气孔进入接触面筑巢，同时运行年限较久，密封圈老化，雨水从该位置进入，腐蚀密封圈和密封面，最终导致漏气。
4、整改或反事故措施
（1）加强设备运维管理。严格执行标准化作业要求，停电检修时应重点检查排气孔和接触面是否进行防水封堵，必要时重新封堵。
（2）加强设备隐患排查。细化设备隐患排查项目，将排气孔和接触面防水封堵纳入排查列表，对于排查发现的问题及时处理。
[1]吴红伟，姜楠，夏晓聪.高压断路器液压操动机构常见缺陷分析与处理[J].工程技术：引文版，2017（1）：00239-00239.
[2]戴庆华，谢 亿，漆铭钧．电力设备技术监督典型案例[M]．中国电力出版社，2016：45~46．
