继电保护与配电自动化配合的配电网故障处理

发表时间:2021/4/19   来源:《中国电业》2021年2期   作者: 耿维,钟丽萍,罗六洋,李万飞
[导读] 改革后,受社会发展的影响,配电自动化技术有了快速发展。
        耿维,钟丽萍,罗六洋,李万飞
        云南电网有限责任公司普洱供电局  云南省普洱市 665000

        摘要:改革后,受社会发展的影响,配电自动化技术有了快速发展。配电自动化技术对于计算机技术、数据传输技术和现代设备管理技术进行了有效融合,能够自动提升配电网运行可靠性,能够对配网故障进行自动检测,可以有效提升工作效率。而继电保护装置能够有效确保配电网,配电自动化和继电保护从不同角度实现配网故障处理。文章主要讨论配电自动化和继电保护配合的配电网故障处理内容,分析两者配合在配电网故障处理中的应用,希望能够对相关人士有所帮助。
        关键词:继电保护;配电自动化;配电网故障处理
        引言
        在当今信息技术的发展下,配电自动化也迅速发展。其中,配电网出现问题所需的配电技术也得到了很大的改进,但实际上,在实现过程中仍然存在许多问题。一些供电公司采用切断电路的设备充当馈线的开关,并希望在发生问题后可以断开最近的电路设备用以切断电流,并且避免不会影响整个线路。实际中,当出现故障,则线路的保护开关会引起多级跳闸发生,并且很难确定永久性或暂时性的问题。为了避免这种情况,一些公司在应对问题时会应用负载开关用作馈线开关,虽说可以区分出永久性和暂时性的问题,但是当出现问题时,会发生权限下的短时间停电并且发生次数稍多。由于主干线电缆的普遍化,而造成的主要问题出现在用户所在的分支中。所以,一些供电公司安装了电流存储跳闸和单相接地跳闸功能的“看门狗”给用户们,这些用来完成问题的隔离,并阻止故障影响整个配电路线,并还可以及时发现问题并对出现的问题给予修复。本文主要分析配电准则、多级保护的可行性和实施办法,对配电自动化的战略设计提供了一些有用的参考。
        1继电保护和配电自动化的概述
        继电保护是电力系统的重要组成部分,借助继电保护装置能够有避免正常电力设备在运行的过程中受到伤害。在日常生活中,整个电网可能会遇到各种各样的应急问题,造成暂时性的停电。如果故障比较严重,会对整个电网都产生不良影响,出现火灾等问题,在严重的情况下会造成相关电力工作人员触电的情况,严重威胁到生命安全。在这样的情况下,继电保护装置就要马上做出应急反应,将设备故障点进行快速阻断,切断和正常设备的电力连线,避免正常设备的电压等指标出现不稳定的情况,而导致整条配电网都陷入瘫痪的状态,影响人民群众的生活以及用电客户的生产效益。
        配电自动化主要是借助性能强大的设备以及先进的技术来对整个配电网进行有效监测,了解配电网中每一个电力运行指标,防止电力系统事故的发生。一旦电力系统出现故障,配电自动化在不需要人工干预的情况下就能够自动将故障设备进行隔离、修复,快速排除不利因素,分析主线路或者支线路的故障问题,在不耽误其他设备正常运行的情况下有效提高配电网运行的可靠行,提高整个电力系统的效益。除此之外,配电自动化还能够自动将故障部分和其他正常运行的电力系统进行有效的分离,保证非故障部分正常工作,进而提高整个电力系统的安全性和稳定性。
        2继电保护与配电自动化配合解决电网故障
        维持配电体系的正常运转,选用继电保护以及配电自动化的配电网故障诊断方式对整体的电力体系的正常运转都发挥着至关重要的作用。如在长期配电故障的状况当中,技术工作人员就要对线路展开维修,所以能够运用继电维护以及自动配电的优势去保障整体维修过程的安全以及有效性。然后就是,技术工作人员展开排除故障。自动配电体系包含故障定位以及故障检查的性能,不仅能够精确的定位性能,还能够隔离故障的地方,发出警报的信息,为维修的工作人员解决故障给予一定的数据参考。最后,提升企业的经济利益。故障解决的继电保护以及配电自动有效融合,能够提升配电体系的功能,从而保障电力体系的安全运转,对用户的电能需求进行满足,提升公司的经济利益,从而推动中国电力工业的长远稳定发展。
        3继电保护配合配电自动化的解决对策分析
        3.1分布式电源介入的结果
        如果馈线电源没有装设瞬时电流速断保护,那么不同级别的保护配合也很密切,利用电源基站的主线开关或者分线的开关来通过过电流保护动作的时限配合。如果在电源馈线中存在一定的电源问题,分布式电源带来的助力电流就会帮助过电流保护提升它的敏捷度,对于保护动作是比较好的。假设分布式电源接到该馈线中,分布式电源下游的开关的过电流保护装置,虽然有利于破坏性,一旦分布式电源在下方存在问题,上方的开关在经流的短路电流相比较之前会有所降低,由于过电流保护的灵敏度高一些以及分布式电源的容量比较小,通常不会导致分布式电源上游开关的过电流保护拒动,也不会破坏配合关系。如图1所示,分布式电源的介入对于整个配电自动化系统的影响。
        如果电源馈线装设瞬时电流速断保护,分布式电源可以从电源母线上的临近馈线进入。在这个过程中存在电源问题,分布式电源自身带有的助力电流会加大电源基站的瞬时电流速断保护的使用面积,根据存在的动作区域,从而计算出分布式电源下游部分的电源电力,从而增加跳级式跳闸的风险。但是,假设分布式电源直接接到电源馈线中,那么就不会产生任何影响。当分布式电源在下方位置存在问题时,就会减小经流电源基站的出线开关带有的电路电流,同时缩小瞬时电力速断保护的范围。另外,无论配电系统是否安装了瞬时电流速断保护的电源馈线,馈线上连接的分布式电源自身带有的短路电流在发生加大电流的情况下,反向电流也有可能让分支开关存在误动的状况,从而损害了层级保护的关系。所以,一定要做好配置方向的元件。如果分布式电源所带有的短路电流水平不高,这方面的影响问题不大。对于下游接有分布式电源的开关,其自动重合闸的延时时间应该要大于2s。

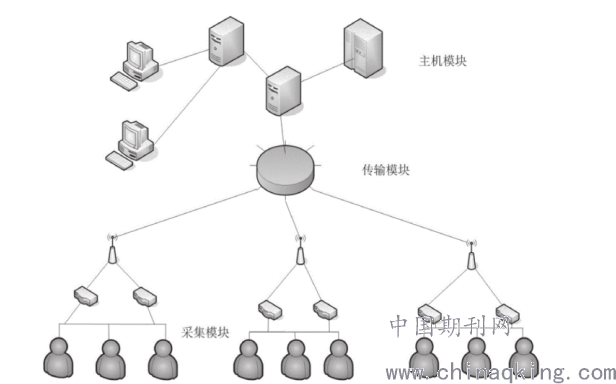

图1分布式装置
        3.2替换处理
        电力体系运转出现故障的时候,解决全面自动化维护设备内部故障是最常见的方式,是用好的或者认为正常的一样的软件替代或者认为出现故障的软件,用这种方式来辨别好坏,这样就能够迅速地减小故障找到的范畴,实时对故障展开解决。针对微机维护故障或者内部回路繁杂的单元继电故障,能够运用附近的设备或者临时在维修的插件继电器替代的原有设备,如果障碍消失,就证明故障在换下来的软件,不然就一定在另外的地方持续地找到故障。
        结语
        我国的电网系统是支撑经济社会发展的重要基础性设施,而在正常的运行过程中也会发生由于外部因素或内部因素导致的异常情况和故障,为此,在我国目前开始应用的继电保护与配电自动化配合保护系统当中,两种技术的配合使用发挥了重要的作用,使电网运行有着极高的稳定性和运行安全性,并且在故障处理上也有着很强的处理效率。本文简要阐述了目前我国继电保护与配电自动化合作运行上各自的优势和在联合运行当中对电网运行故障处理的重要作用,简单阐述了目前在实际工作中继电保护与配电自动化的运行工作,希望能够促进我国的电力企业逐渐开始应用继电保护与配电自动化配合,在应用过程中,对技术进行完善和优化,并针对自身的发展特点进行技术调整。
        参考文献
        [1]黄海.继电保护配合配电自动化提高故障处理性能研究[J].现代工业经济和信息化,2019,9(12):86-87.
        [2]荣旭东,张蓓,高伟,等.电力系统配电自动化与继电保护配合的电网故障处理研究[J].科技创新导报,2019,16(18):58+60.
        [3]黄荣禄.继电保护与配电自动化配合的配电网故障处理方法分析[J].通讯世界,2015(07):118-119.
