开关柜产品图样、技术文件及工艺文件编号规定

发表时间：2021/4/19 来源：《中国电业》2021年2期作者：金玲玲

[导读] 本文规定了开关柜产品技术文件及工艺文件、

        金玲玲
        西电宝鸡电气有限公司陕西宝鸡 721306
        摘要：本文规定了开关柜产品技术文件及工艺文件、产品图样中的零部件名称、定义及其编号，同时规定了开关电器设备产品零部件在企业信息管理系统中的编号原则。

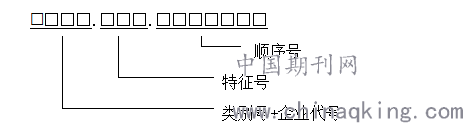

        开关柜生产企业在产品研发设计中，技术文件及工艺文件、产品图样中的零部件编号应有一定的编码规则，可以避免企业生产时产品零部件编码混乱。下面针对开关柜研发设计给出16位编码规则，形式如下：

         说明：a)类别号：表示图样类别，由一位数组成，具体如下：
        0类：主要用于技术文件。
        2类：主要用于断路器、隔离开关、接地开关、特殊手车的总装图样。
        3类：主要用于开关柜的总装图样。
        5类：主要用于2、3类规定的总装的部件图样。
        8类：主要用于2、3、5类规定的零件图样。
b)特征号：表示零部件用于具体位置的特征代号，由三位数组成。具体对应关系见表。
顺序号：用以确定在该特征代号范围内的具体编号顺序，从7位数0000000开始，到7位数9999999结束，根据企业规模大小顺序号位数可以变化。
c)设计文件编号规则
设计文件在系统取号后加尾注号，设计文件尾注号见JB/T 5054.4-2000附录A.

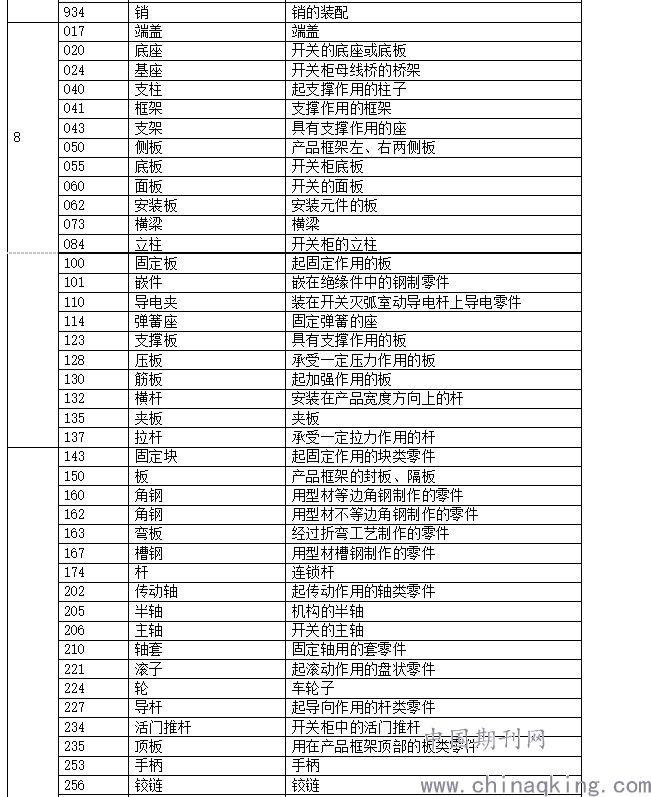

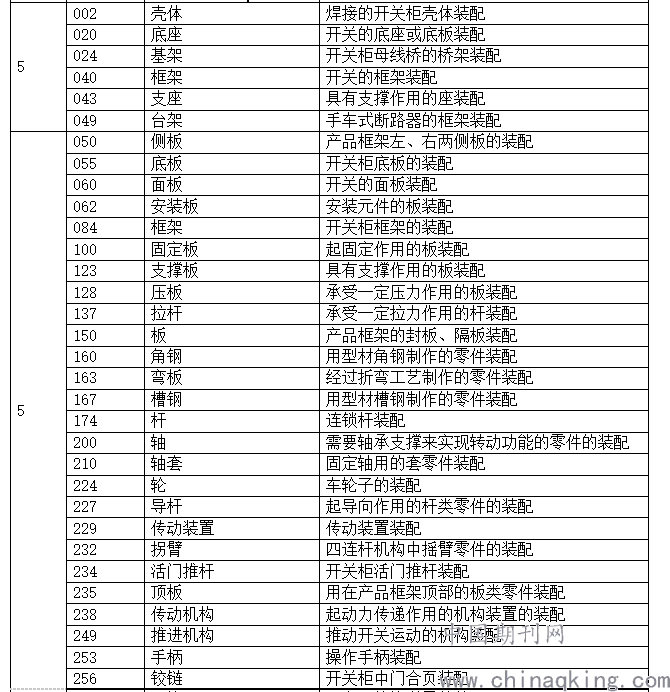

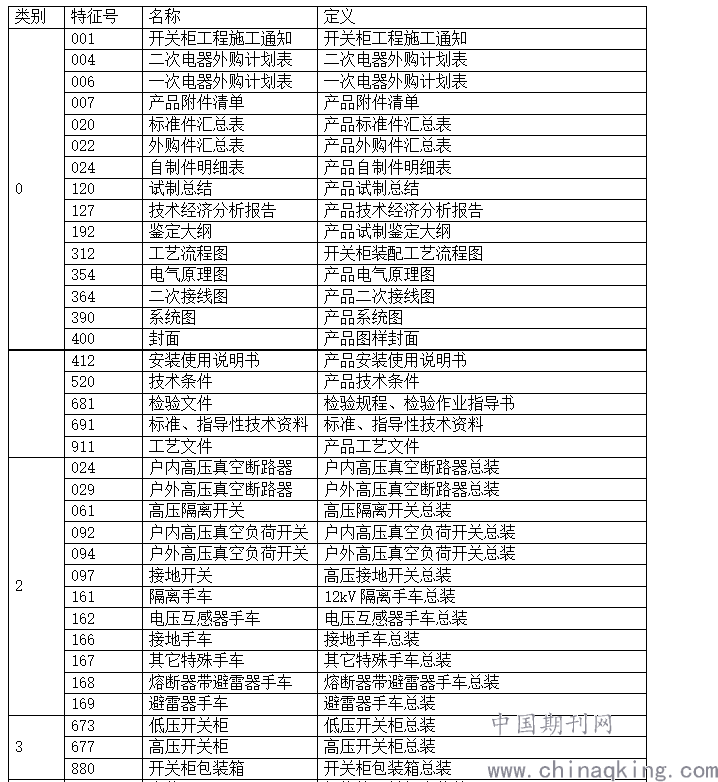

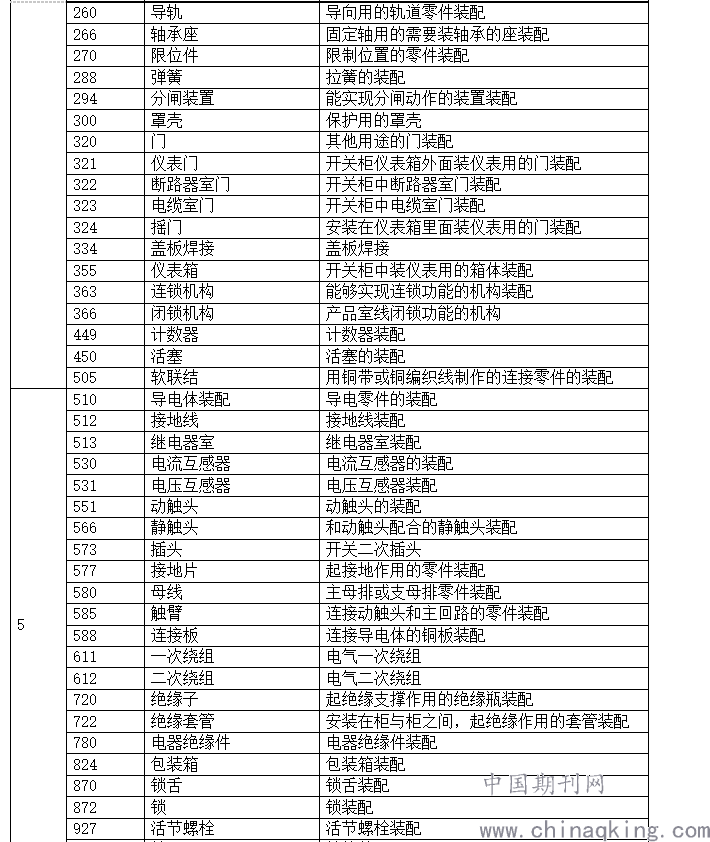

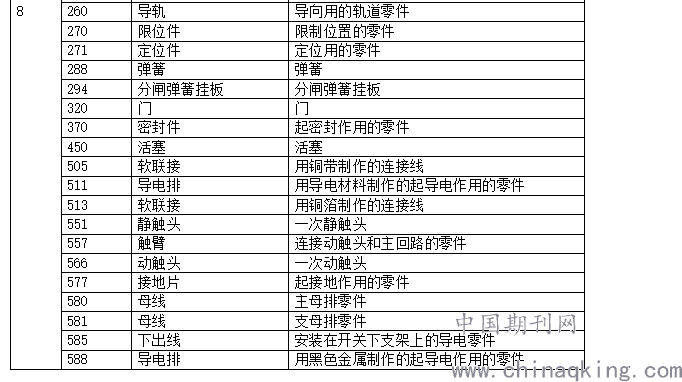

表电器设备图样名称定义及其特征分类号
