程鹏飞 龚小雪 李丹东 梁勋萍
（国网金华供电公司 321000）
摘要：变电站消防是变电站安全至关重要的一环，随着变电站消防数量的增多，如何提高变电站火灾应急响应速度是保证变电站消防安全的重中之重。本文参考工厂液压车，提出一种消防器材快速转移装置，能够将消防器材快速移动到指定位置，减少器材取用时间，提高应急响应速度，防止火势蔓延，保证变电站安全稳定运行。
关键词：火灾应急响应 快速转移装置
Research On Device For Improving Response Speed Of Substation Fire
Cheng Pengfei Gong Xiaoxue Li Dandong Liang Xunping
State Grid Jinhua power supply company 321000
Abstract：Substation fire protection is a crucial part of substation safety, with the increasing number of substation fire protection, how to improve the emergency response speed of substation fire is the top priority to ensure the fire safety of substation. This paper refers to the factory hydraulic truck,and a fast transfer device of fire equipment is proposed,it can move the fire equipment to the designated position quickly,and reduce equipment access time, improve the speed of emergency response, prevent the spread of fire, ensure the safe and stable operation of substation.
Keyword: fire emergency response; rapid transfer device
前言
变电站的应急处理是保证变电站安全运行的重要组成部分，变电站作为电网的枢纽，起着至关重要的作用。变电站中充油设备包括主变、电抗器、电流互感器、电压互感器等，这些部位极易因为故障或者外部环境的影响导致火灾事故的发生，变电运维人员作为守护变电站安全的第一道关卡，如何在火灾未扩大时，将事故限制在最小的状态是变电站需要关心的问题，因此，如何提高火灾应急响应速度显得至关重要。
目前传统变电站大多面积过大，但是变电站场地上布置的消防器材较少，无法覆盖整个变电站。当发生火灾事故时便需要运维人员四处取用消防器材，在有
国网金华供电公司群众性创新项目（5211JH21001H）
限的人数和时间内，这样做无疑减慢了扑灭火灾的时间，造成火势蔓延。针对这个问题，本文参考工厂液压车的工作原理，将扑灭火灾所用的消防器材放置在液压车上，当发生火灾事故时，运行人员只需要拖动液压车到达指定地点进行灭火即可，在快速响应的同时也能防止火势蔓延，危及变电站安全运行。
一、现状调查

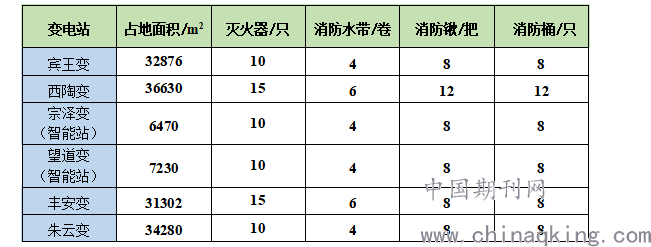

通过实地调查国网金华供电公司220kV宾王运维班下辖的6个变电站，并对变电站场地面积及场地上消防室内消防器材数量进行了统计如下所示：
.png)
通过统计发现，各变电站场地上消防器材数量与面积不对应，有限的消防器材数量无法有效覆盖全所场地。
二、装置建模及工作原理
2.1装置建模

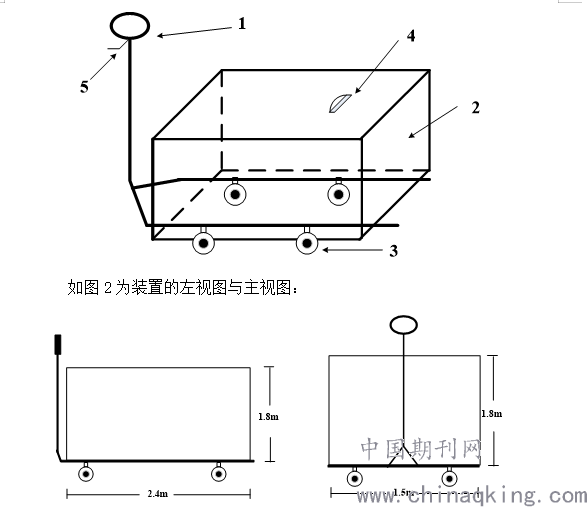

本文参考工厂液压车来集中存放消防器材，装置如图1所示。1为消防器材集中移动小车，参考工厂液压车设计，前置扶手可以上下手臂受力；2为消防器材集中存放箱，内部装配充足数量的灭火器、消防水带、消防沙以及消防沙锹（桶）等；3为可移动滚轮，方便装置的移动，也符合承重力的要求；4为盖板抓手，方便人员打开箱体取用消防器材；5为刹车装置，防止装置导致指定地点后随意移动。该装置整体采用铝合金制成，箱体两侧向门也可以开启，方便取用。
.png)
2.2工作原理
本文所述消防器材快速移动装置。通过小车实现，将消防器材置于小车后的箱体内，不用时置于固定地点，当需要时运维人员便可以迅速拉动到指定地点，减少运维人员取用消防器材的时间。为了防止内部器材过多，拉动困难的情况出现，因此箱体内部配置适量的器材，当不够用时只需要重复多次运输即可，极大程度上节约了时间和人力，在火灾随时蔓延的情况下，降低了灭火时间，保证了设备安全。
本装置采用拉车形式，底部置有四个万向轮，方便移动；上置盖板能够有效防止雨雪等恶劣天气对箱体内消防器材的损坏；箱体两侧及后门均可开启，方便快速取用消防器材；车体设有刹车装置，方便固定。
3、应用效果

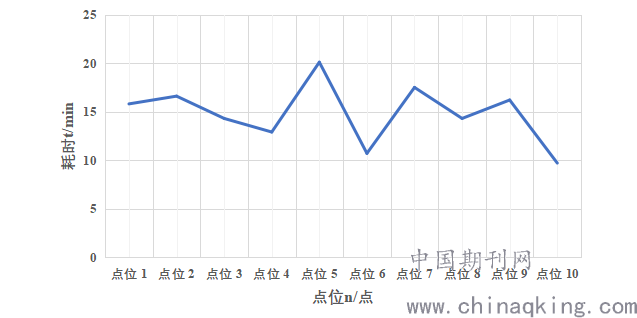

本文通过对国网金华供电公司220kV宾王变电站进行现场调查，并随机抽取10个不同点位，取用等量的消防器材，分析耗时。得出结果如图所示。
.png)
测试结果显示，每次取用消防器材所耗时间维持在9.7-20.6min内，根据模拟着火点的不同，耗时也不同，距离消防器材较远的点位耗时越久。
然而扑灭火灾要求越快越好，单取用消防器材便耗时20min左右。当火势更大，取用器材也会更多，从而导致灭火时间也就越长。

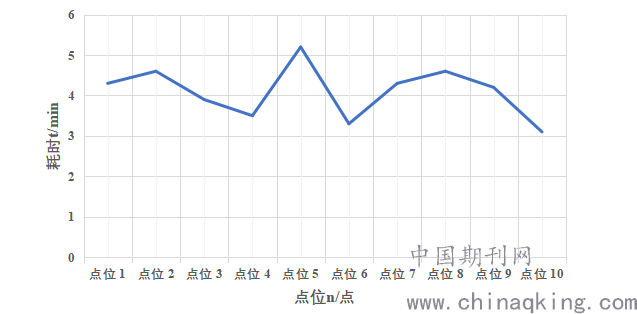

在装置制造完成后，本文再次选取相同点位，对取用消防器材时间进行了再次测试，结果如图所示：
.png)
测试结果显示，在消防器材快速移动装置使用后，取用消防器材耗时变为3.2-5.1min，时间大大降低，也直接减少了火灾扑救时间，保证了电网、人身、设备的安全。
4．结论
本文通过对变电站进行实地调查，发现消防存在一定缺陷，火灾扑救时取用消防器材耗时较长，为解决该问题，设计了一种消防器材快速转运小车，该小车后置箱体可以集中装放消防器材，火灾发生后，也能快速移动到着火点。设计制造完成后，通过进行实地测试实验，得出该装置能够大大降低消防器材取用时间，也一定程度减少了人力时间的损耗，防止火情扩大，保证了设备安全。
参考文献：
[1]项东.变电站消防安全探讨及应急处置对策[J].科学技术创新,2019(28):155-156.
[2]刘宾,张博.变电站运行维护风险分析及其控制措施探讨[J].科技创业家,2013(18):106.
[3]国家电网有限公司设备管理部编.变电站消防培训教材[M].北京:中国电力出版社,2020.
[4]王金诺，于兰峰.起重运输机金属结构[M].北京:中国铁道出版社,2002.
[5]余小波,余峰.一种新型升降式搬运车设计[J].机械工程师,2014(12):244-245.
