马奎昌
山东省人民防空建筑设计院 山东济南 250000
摘要：随着城市建设的发展，高层建筑与地下车库项目越来越多，而地下人防工程是项目中不可缺少的一部分。防空地下室设计必须贯彻“长期准备、重点建设、平战结合”的方针，并应坚持经济建设协调发展、与城市建设相结合的原则。人防工程战时一般作为物资库或人员掩蔽场所，而水是人类生存的基本条件，由此可见人防工程给排水的合理设计在人防工程中将会起到重要作用。笔者结合多年的工作经验及工程设计实例，对人防工程战时给水、排水及消防的设计中常见的问题做分析探讨，为同行从业人员参考借鉴。
关键词：人防工程；给排水；消防
一、工程概况
该工程地上部分为一类高层住宅，地下两层为人防工程，平战结合。平时做自行车库使用，战时为甲类二等人员掩蔽所，抗力等级为核6级常6级。防化等级为甲级，建筑设计工程等级为一级。该工程人防建筑面积为2114.4m2，人员掩蔽面积为1200.52m2，掩蔽人数为1032人。地下1层和地下2层各为1个防护单元，掩蔽人数分别为516人。人防主出入口设置在本建筑西侧，人防次出入口设置在本建筑东侧。
该项目人防工程的设计遵循平战结合的原则，在符合人防规范要求的基础上，尽量满足平时使用的需求，以达到平战使用的统一。
二、人防工程给水、排水、消防系统设计
2.1给水设计
人防工程给水系统主要包括人员生活用水、人员饮用水、人员洗消和口部染毒区墙、地面冲洗用水。给水系统平时由城市自来水直接供水，由于城市自来水水源为无防护外水源，因此战时，当城市自来水管网破坏时，由贮水箱供水。
（1）贮水箱容量计算。由于高层住宅结构形式一般设计为剪力墙结构，这

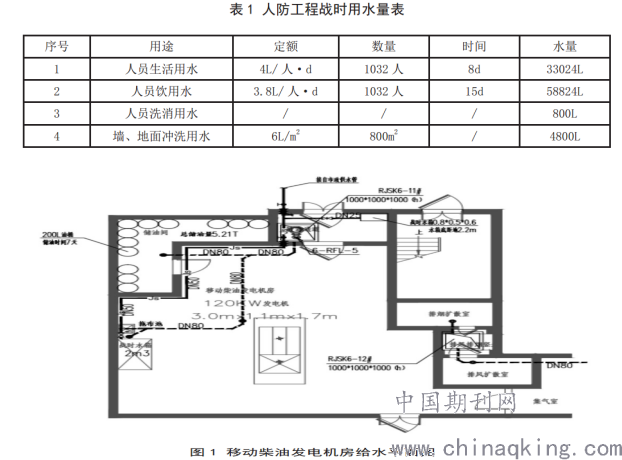

样就会造成地下人防工程剪力墙较多，贮水箱不方便设置，因此人防工程用水量的计算至关重要，一旦计算错误，很可能会导致原定的水箱位置无法放置，给土建专业带来麻烦。该人防工程的用水量计算供参考，如表1所示。综上，该工程战时生活用水量为38.624m3，战时饮用水量为58.824m3。
（2）移动柴油发电机房给水系统。柴油发电机房用水由市政直供还是接自清洁区战时水泵出水管的问题经常困扰着设计师，对此，通过表1所示的战时生活水量可知，战时生活水箱贮存的水量不包含柴油发电机房战时用水量，故柴油发电机房用水应接自市政供水管，并在防毒通道兼简易洗消间、柴油发电机房内分别设置贮水箱。其中柴油发电机房内设一个2m3的高位水箱，供柴油机组散热器水箱内损耗及机组高温时适当补充冷却用水，人工添水；防毒通道兼简易洗消间内设一个0.2～0.4m3的高位水箱，供简易洗消使用。本工程柴油发电机房给水平面图如图1所示。
.png)
2.2排水设计
对于地下两层都是人防工程且每层为独立防护单元的项目，排水系统的设计是一个棘手的问题。很多设计师一般都采取以下方案：在地下1层人防工程排水点设置防爆地漏，用DN80镀锌钢管接至地下2层集水坑。根据《人民防空地下室设计规范》（GB50038-2005）第6.39条“设有多个防护单元的防空地下室，当需设置生活污水集水池时，应按每个防护单元单独设置”可知，采用如下方案更合适：地下1层和地下2层分别设置集水坑，地下1层有排水管道的位置做降板处理，排至本层集水坑，从而使两个防护单元的排水系统互不影响，也满足了规范的要求。
2.3消防设计

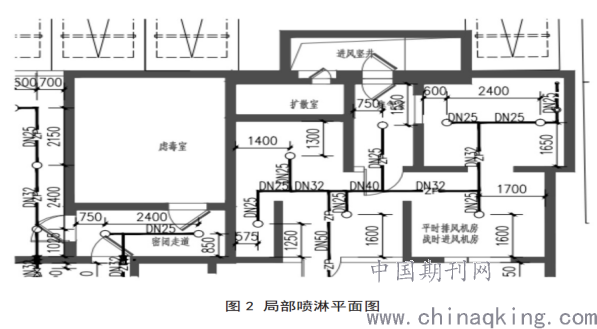

人防工程在平时做汽车库或自行车库时，均设置了室内消火栓系统和自动喷淋系统。这些管道设施也为战时消防使用。人防工程为附件式工程，出于经济效益考虑，其消防系统一般和地上建筑消防系统为一个系统，消防水池、消防泵房均设置在防护区外。在人防工程消防设计时，自动喷淋系统喷头的设置位置经常困扰着设计师，有很多人防工程的设计图纸上，滤毒室、扩散室、移动柴油发电机房的排烟扩散室、排风扩散室、进风扩散室内均设置了喷头，而通过在实际项目的过程中，听取一些设备厂家的讲解，得知这些位置安排喷头，会影响一些设备的安装使用，故建议不设置喷头。本工程局部喷淋设计平面图如图2所示。
.png)
三、平战转换要求
平战结合的人防工程，由于平时和战时的使用功能不同，因此给排水的系统设计也不相同。为使系统既能便于平时使用，又能满足战时的使用要求，在设计时应考虑平战转换措施。平时使用的管道，尽量不穿越人防区域，在不得不穿越人防区时，应在人防围护结构、临空墙、顶板处预埋刚性密闭套管，并按照规范要求设置防护阀门。战时使用的给、排水管道平时也应安装到位，施工时应在穿越人防围护结构处预埋好密闭套管或预留孔洞，并预埋好进水管道的接口。平时不使用的淋浴器和加热设备可暂不安装，但应预留管道接口和固定设备用的预埋件。
四、结束语
综上所述，人防工程的给排水及消防设计和战时人员用水有很大关系，故人防工程给排水的设计显得非常重要。文章结合工程实例所分析的几个要点，希望能解决同行从业人员在人防工程设计中遇到的部分问题，使人防工程的给排水及消防设计更合理。
参考文献：
[1]GB50038-2005,人民防空地下室设计规范[S].
[2]梁勇明.人防地下室给排水设计要点分析[J].工程建设与设计,2011(3):76-78.
[3]杨树.某人防急救医院战时给排水设计[J].给水排水,2018,54(10):90-94.
