1 前言
环莞快速路三期长安莲湖路至龙大高速段，呈东西走向，起点西接环莞快速路二期，终点东至龙大高速，途经莲湖路连接线、新安公墓、花灯盏水库、广深港高铁、大坑洞水库、莞长路等多个重要节点。为减少投资，避让保护区等控制点，对各节点进行了路线方案的比选。
2 概述
大坑洞水库属于一级水源保护区，任何建构筑物都不能入侵一级水源保护区。根据与大岭山水务沟通结果，东侧为主库，西侧为副库，两者要求相同，按土规线需穿越副库。结合边界条件，本段考虑两种解决方案：避让水库和穿越水库。
本节点路线方案根据项目与常虎高速服务区红线冲突情况，以及对大坑洞水库影响、对基本农田和自然保护区的占用情况进行比选。各路线方案的选定分析如下：
.png)
3 路线方案分析
3.1 设计条件
大坑洞水库节点北侧主要为常虎服务区，该服务区目前作为常虎高速公路运营养护工作人员的生活、办公场所。同时，随着深外环高速东莞段及莞番高速的建成，常虎服务区将作为高速公路运营指挥中心总部，需对整个管理中心进行扩容改建。而南侧主要为大坑洞水库用地。大坑洞水库属于饮用水源区和饮用农业用水区，是大岭山镇规划的7个水库饮用水源区之一。根据与大岭山水务沟通结果，南侧为主库，北侧为副库。副库西侧主要为山坡，地势较高；主库东侧为现状堤坝，堤坝高约为15m。此外，该节点划有自然保护区红线、基本农田保护红线及森林公园经营范围。

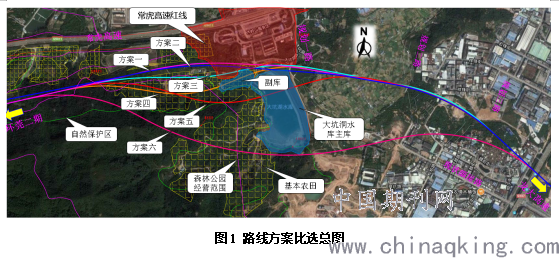

由于路线走向的选定对常虎服务区的发展、水库运营维护的安全等影响较大，必须进行多方案设计，择优选定。本节点共拟定六个方案进行比选：
3.2 方案一

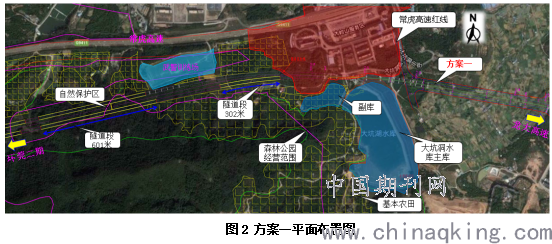

本方案在原土规线上微调，北移避让水库和堤坝，采用桥梁上跨部分常虎高速服务区用地，净空为5m，与现状建筑距离10m。采用桥梁上跨现状道路，对周边进出无影响。北移后路线占用小范围基本农田，约1.83亩。
本方案的优点在于路线在大岭山段符合规划线，不占用自然保护区，不新增大范围基本农田。且线路仅跨越小范围水库坝坡脚，预留泄洪渠位置，对水库堤坝安全及运维影响较小。同时本方案隧道及桥梁规模较小，减少工程投资。而缺点在于征用部分常虎高速服务区用地，征用面积约22.34亩。
.png)

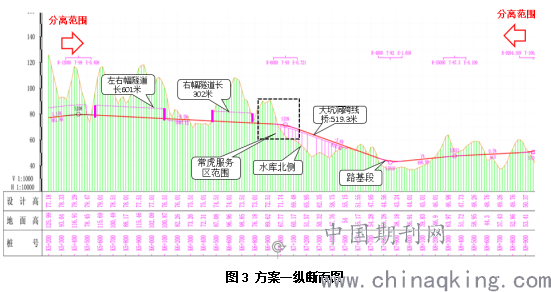

本方案对原土规路线进行微调，路线北偏避让堤坝和管理房范围，采用桥梁上跨常虎服务区红线，净空为5m，分离范围隧道长度1504米（单幅）。
.png)
3.3 方案二
本方案采用原土规路线，占用部分常虎高速红线，同时侵入水库堤坝和管理用房，需在水库管理用地立墩，该用地范围为坝体北侧山体，布设斜拉桥，桥墩需大开挖对坝体安全造成较大影响，占用水库管理用地，对水库影响较大。
优点：路线与土规红线一致，不占用自然保护区，不新增大范围基本农田。
缺点：
1、论证单位提出：规划线位从水库水域，堤坝及泄洪水闸上方通过，与水库交叉范围广，对水库的管理及运营维护影响极大，基本无法通过相关论证。
2、方案在堤坝旁立斜拉桥墩，开挖承台5.5米，对坝体安全影响较大，占用水库管理用地，不利于水库安全管理与抢险。
3、由于水库堤坝范围10m内不得立墩，且堤坝与水闸范围的上方净空不得少于5m，需加大主桥跨径，并进一步提高纵断面，桥梁规模加大，建安费增加约0.85亿元。
.png)
3.4 设计方案三分析

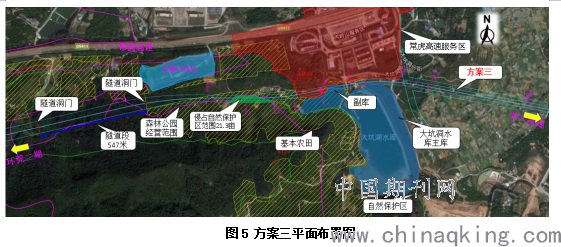

本方案将原土规路线微调为微M型，两段S型降低对常虎高速服务区红线占用，同时避免侵入水库堤坝，无需在水库管理用房位置落墩，以桥梁形式穿越水库北侧，对堤坝安全影响较小。调整后路线侵占自然保护区21.3亩，增加占用基本农田64亩，市级森林公园经营范围需重新调整22.6亩。
优点：
1、占用常虎高速服务区用地仅7.5亩，且位于红线范围山头最南侧，影响相对较小。
2、本项目占用自然保护区21.3亩，面积相比其他改线方案最小，调整难度相对较小。
3、最大程度避让水库堤坝和管理房，不在堤坝旁边立墩，桥梁跨越堤坝坡脚且桥墩规模小，对堤坝安全影响较小。
4、最大程度符合规划路网，对大岭山镇规划和发展相匹配。
5、路线南移后地势较低，可取消原大坑洞隧道，减少隧道410m（单幅），建安费减少0.74亿元。
缺点：本方案需要同时协调常虎服务区、国土局、林业局、自然资源局以及水务局，综合考虑将各方影响将至最低，仍有一定协调难度。
.png)
3.5 设计方案四分析

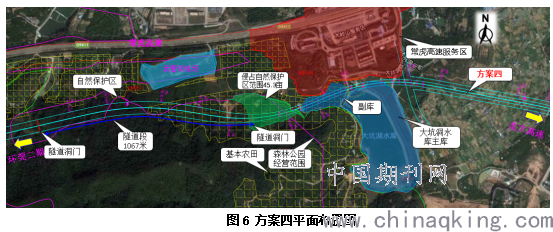

本方案采用路线往南移避让服务区红线，上跨水库副库，从水库北侧穿越，需在水库管理用地立墩，该用地范围为坝体北侧山体， 布设斜拉桥，桥墩需大开挖对坝体安全造成较大影响，从水库管理用地中间切开，对其管理不利。侵占自然保护区45.3亩，增加占用基本农田25.4亩，市级森林公园经营范围需重新调整14.8亩。
优点：完全避让常虎高速服务区用地。
缺点：
1、隧道位于S弯范围，线型指标差，存在较大安全隐患。
2、侵占自然保护区45.3亩，面积较大，调整难度大；增加占用基本农田25.4亩，市级森林公园经营范围需重新调整14.8亩。
3、多桥墩占用水库副库，水域面积需占补平衡，需开挖山体拓大水库，对水库影响大。
4、方案在堤坝旁立斜拉桥墩，开挖承台5.5米，对坝体安全影响较大，穿越管理用地中间，不利于水库安全管理与抢险。
5、增加隧道630m（单幅），增加桥梁220m，增加建安费2.05亿元。
.png)
3.6 设计方案五分析

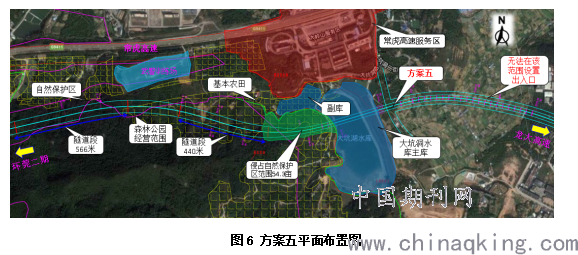

本方案采用路线从水库主库中间穿越，布设一跨过斜拉桥上跨主库及大坝，并在其东侧布设主墩，对大坝日常维护、安全甚至抢修均存在一定影响，国内无此案例，同时若出现溃坝风险，对大桥安全影响巨大。侵占自然保护区54.3亩，增加占用基本农田35.4亩，市级森林公园经营范围需重新调整22.1亩。
优点：完全避让常虎高速服务区用地。
缺点：
1、隧道位于S弯范围，线型指标差，存在较大安全隐患。
2、上跨堤坝和主库，桥墩与大坝重叠，开挖与运营震动对堤坝影响大，且若桥发生垮塌将影响堤坝安全，堤坝若溃坝土地将冲撞桥墩，意外风险叠加大。上跨饮用水源区，对水资源污染风险大。
3、标高拉高后桥梁接地路线长，无法在莞长互通前设置进出口分流，交通功能较差，也降低周边路网连接。
4、增加隧道528m（单幅），增加桥梁546m，增加建安费3.44亿元。
.png)
3.7 设计方案六分析
本方案采用路线南移同时避让服务区红线及水库后往北移接土规线，路线从分离起点开始采用隧道穿越山岭，隧道出洞之后以路基和桥梁形式避让水库南侧，接着路线与西水东送管道交叉、下穿龙虎城际，交叉难度大。 路线与大岭山地块方向斜交，与规划路网衔接不利。侵占自然保护区99亩，增加基本农田33.5亩，市级森林公园经营范围需重新调整16.2亩。
优点：同时避让常虎高速服务区用地与大坑洞水库，对堤坝基本无影响。
缺点：
1、隧道位于S弯范围，线型指标差，存在较大安全隐患 。
2、侵占自然保护区99亩，增加基本农田33.5亩，市级森林公园经营范围需重新调整16.2亩。
3、与大岭山总规完全不符，总规需要完全调整，否则与规划路网连接不畅，路线与形状颜屋路小夹角交叉，不利于路网布置与交通集散。
4、拆迁量增大，增加拆迁费0.8亿元，增加隧道1016m（单幅），增加建安费1.85亿元。
.png)
3.8 方案选型结果
根据以上方案分析，结合自然资源局、水务局和常虎高速管理中心等意见，考虑方案一总投资相对较少、占用基本农田较少，且避开了自然保护区、森林公园经营范围及水库用地，符合大岭山规划，因此采用该方案作为推荐方案。对于占用常虎服务区用地的情况则通过其他措施给予补偿。
4 结语
在道路设计的各个阶段，应运用各种先进手段对路线方案作深入、细致的研究。在多方案论证、比选的基础上，选定最优路线方案。道路选线应以投资少、效益高为基本原则，结合自然环境，尽量避免侵入农田、自然保护区等红线。在技术可行、环境友好的情况下才能确定线路走向。
