杨春 许连川 唐明行 许胜欢 李金娣
云南电网有限责任公司德宏供电局 云南 德宏 678400
摘要：目前，德宏供电局各个巡维中心普遍存在变电站变压器或站用变用绝缘护套全包裹的方式，绝缘护套全包裹一般有两种形式，一是10kV侧采用10kV母线排用绝缘护套全包裹的方式，二是主变或站用变某侧套管接线柱采用绝缘全包裹方式，两种方式都给运行人员在主变或站用变转检修时，验电和装设接地线增加了困难，变压器或站用变套管绝缘护套全包裹方式不必多说，大家都清楚，当设备停电转检修时，运行人员往往都是找绝缘包裹不严实的地方进行验电，包裹严实的就必须要间接验电或扩大停电范围，且极易发生违章操作。2020年在某变电站已经发生了因站用变套管接线柱绝缘全包裹，为了验电、装设接地线而发生的A类违章操作。
关键词：变压器；全绝缘包裹；验电；接地线
变压器10kV侧采用10kV母排绝缘全包裹方式，包裹比较严实，以往我们经常是在10kV母排10kV母线避雷器引下线上进行验电和装设接地线，根据2020版《南方电网反事故措施》防止变压器事故2.1.15反措要求，主变低侧母线桥预留的接地线挂点必须独立设置并相互错开，不得借用避雷器引下线，以实现接地挂点下方处于悬空状态。变压器10kV母线排装设接地线不允许挂在10kV母线避雷器引下线上，让我们在10kV母线排上进行验电及装设接地线，更是难上加难，作业风险较高。
随着近几年变压器和站用变停电转检修和预试定检的增多，在变压器和站用变绝缘全包裹情况下验电及装设接地线上，给运行人员增加了工作量，扩大了操作风险，频繁出现操作超时。
为了给运行人员减少工作量和操作带来的风险，节省操作的时间，解决变电站变压器和站用变绝缘护套全包裹方式下验电及装设接地线问题，成了解决各个巡维中心的燃眉之急。
1.现状调查

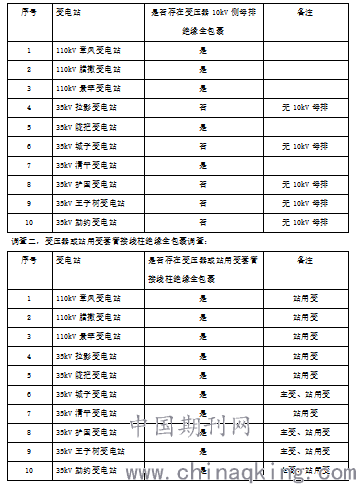

以某巡维中心为调查对象，对所辖10个变电站变压器进行统计，统计情况如下表：
调查一，变压器10kV侧母排绝缘全包裹调查：
.png)
通过调查，某巡维中心有5个变电站存在变压器10kV侧母排绝缘全包裹情况，有4个变电站存在35kV主变压器套管接线柱绝缘全包裹情况，全部10个变电站站用变都采用了套管接线柱绝缘全包裹情况。
2.设定目标
在充分把握现状的基础上设定目标：
2.1降低验电接地带来的安全风险。
2.2节省验电接地时间，减轻运行人员工作量。
2.3有一个明显的验电接地点
3.可行性分析
分两步考虑，一是考虑怎么解决10kV侧母排绝缘包裹下的验电及装设接地线问题，二是考虑怎么解决变压器或站用变套管接线柱采用绝缘护套全包裹形式下的验电及装设接地线问题，通过简单、合理的措施，改进变压器绝缘全包裹验电及装设接地线问题。
3.1考虑到母排的结构性，我们制定了两种方案，（1）是安装厂家生产的输电线路使用的验电接地环，但是接口不能跟母线排连接，不是全绝缘包裹建议不采纳，（2）是加工一个有螺栓口的U型验电接地环，U型验电接地环的螺栓口与母排的螺栓口一致，方便螺栓拧紧，使装设接地线时固定牢靠，经过分析比较，采用方案2。
3.2针对解决变压器套管接线柱采用全绝缘包裹方式，我们向物流中心仓库借了一台废旧的变压器，考虑了三种方案，一种方案是看原配的瓷瓶套管螺杆是不否满足验电及装设接地线的要求，伸出的瓷瓶套管螺杆是10mm，接地线夹的宽度为26mm，装设接地线后，接地线夹和瓷瓶套管螺杆不满足有效接触面积，不牢靠，且损坏螺杆螺纹。另外一种方案是用厂家生产的设备线夹进行延伸，延伸后，制作的绝缘包裹不方便取下或套上，且因设备线夹过长造成瓷瓶套管螺杆螺纹损坏，也不建议采用。第三种方案是我们采用铜棒（因瓷瓶套管螺杆为铜质）加工一个套管螺帽连接在瓷瓶套管螺杆上，形成延伸螺帽，长度30mm，满足了装设接地线线夹和瓷瓶套管螺杆有效接触面积，和验电要求且连接牢靠，且不损坏螺杆螺纹。延伸螺帽完成后，为了满足延伸螺帽绝缘全包裹，制作一个绝缘套套在延伸螺帽上，方便取下和套上。采用方案3
4.制作
4.1U型验电接地环的制作
①测量主变10kV侧铝排螺栓口的大小；
②测量螺栓口之间的距离；
③选用40×4mm的铝条制作，每个U型验电接地环需材料长35cm，三相铝排耗材105cm，约25元，制作工时费15元/个，三相制作工时费45元/组，三相制作成本费70元/组（25+45=70元），因安装简单，工时费可忽略不计。
4.2延伸螺帽和绝缘套的制作
①材料选用线路报废的避雷器部件，将多余部件去除，剩余一个铜柱。
②测量延伸螺帽内径，能完全拧紧瓷瓶套管接线柱螺杆上，加了延伸螺帽，接地线套在螺杆上，接地线夹的卡口充分卡在延伸螺帽上，使接地牢固可靠，
③延伸螺帽完成后，考虑要满足绝缘全包裹，同时也要方便取下和套上，我们制作一个绝缘套，绝缘套采用验电器绝缘杆做骨架，进行绝缘包裹，套在延伸螺帽上，用绝缘护套做一个提手，方便我们用绝缘操作杆取下或套上绝缘套。
5.实施
5.1 U型验电接地环的实施
①结合110kV腊撒变1号主变A修，110kV1号主变10kV侧U型验电接地环安装在10kV母排上。
②让运行人员在U型验电接地环上试验装设接地线，经过20次试验，运行人员都认为这样改造后装设接地线更便捷、省力、安全。
③为避免在U型验电接地环上发生外界引起相间短路，安装结束后，对其进行绝缘包裹处理。
通过验电接地环安装前后时间风险对比，由同一运行人员进行10次验电接地线装设。
①在已装U型验电接地环使用的验电时间比未装U型验电接地环使用的验电时间节省了5分钟，省时56%；
②在已装U型验电接地环使用的装设接地线时间比未装U型验电接地环装设接地线时间节省了13分钟，省时59%；
③在已装U型验电接地环母排上进行验电和装设接地线比未装U型验电接地环母排上进行验电和装设接地线更安全，因为人员不用攀爬上变压器，不用系安全带，身形矮小人员可站在绝缘凳上操作。
.png)

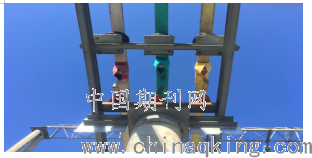

安装在母排上的U型验电接地环
5.2延伸螺帽的实施
将延伸螺帽拧紧在瓷瓶套管接线柱螺杆上，制作出的绝缘套套在延伸螺帽，完成绝缘全包裹，经过5名运行人员每人10次试验，成功率100%。
①在已装延伸螺帽使用的验电时间比未装延伸螺帽使用的验电时间节省6分钟，省时67%；
②在已装延伸螺帽使用的装设接地线时间比未装延伸螺帽装设接地线时间节省16分钟，省时73%；
③在已装延伸螺帽进行验电和装设接地线比未装延伸螺帽进行装设接地线更牢靠，更安全。
.png)

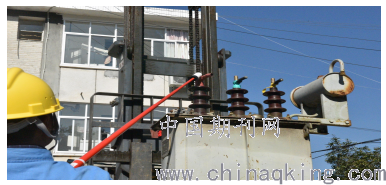

在安装了延伸螺帽上进行验电
.png)

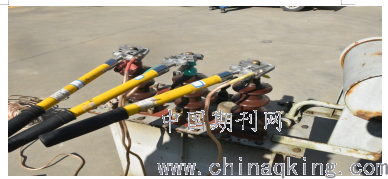

在安装了延伸螺帽上装设接地线
6.实际使用效果
经过9个月的准备，制作安装，圆满的完成这个QC工作，特别是U型验电接地环在110kV腊撒变经过投入正式使用，产生了良好的效果。
通过这次QC活动，解决了变压器10kV母排的接线方式和变压器或站用变套管采用绝缘护套全包裹方式下验电接地问题，减轻了运行人员的工作量，降低了安全运行风险。
我小组通过认真分析，对照实际查找原因，在成功的解决了变压器10kV母排的接线方式和变压器或站用变套管采用绝缘护套全包裹方式下验电接地问题的同时，提高我小组团队协作能力，也增强了小组成员应用PDCA解决问题分析问题的能力，小组成员的学习能力和管理意识得到提高，对今后的QC活动开展有极大促进作用。
7.制定巩固措施
经小组人员和相关领导探讨后，确定以下巩固措施:
7.1只要确定了变压器10kV侧母排、变压器或站用变瓷瓶螺杆的大小，就能让生产厂家按模样规模生产，在停电时进行安装处理。
7.2通过此次QC实际研究总结经验，以变电站内的变压器为起点，实用性提升成熟后，建议在供电局内推广，延伸至配网台变，有效解决变压器套管接线柱绝缘全包裹验电、装设接地线存在的固有风险。
8.结语
此次活动，以极低的成本、少量的人力，解决了一直长期来治标不治本的变压器10kV母排接线方式和套管接线柱采用绝缘护套全包裹方式下验电装设接地线问题，对提高安全生产工作水平有着很重要的意义。
同时,我能小组成员秉承公司发展理念，各展所长，充分发挥了各自的主观能动性，努力提升自身的质量意识、创新意识，进一步加强团队精神，将持续拓展工匠创新精神，为公司创新出更科学、实用的QC项目。
参考文献：
[1]耿协东.变压器接地故障分析及解决措施[J].科学与财富,2018,(35):106.
[2]徐路强,张东.配电变压器接地电阻偏大危害分析及解决措施[J].机电信息,2017,24(522):155-156.
