吴成虎 许新
中认南信（江苏）检测技术有限公司
摘要：本文是主要是对新出版的澳洲（AS/NZS 4777.2:2020）逆变器市场准入标准的分析。并与旧版标准（AS/NZS 4777.2:2015）作对比，帮助更多地业内人士更好的，更清晰直观的了解标准。
关键词：光伏逆变器 AS/NZS 4777.2:2020 澳洲市场 对比分析
背景：电力行业的发展，光伏新能源的发展正逐渐成为市场的主流，逆变器作为核心发电设备，相关的质量要求和各国的市场准入要求也备受瞩目。随着技术的更新，各国家也不断对各国的逆变器市场准入的要求做综合考量，并且不断更新。两个月前，澳洲市场逆变器准入要求标准AS/NZS 4777.2:2020正式修订发 布，新标的发布有什么变动？对现有的逆变器进入市场有什么新的要求。根据多年的从业经验，将新版标准与旧版标准做对比分析，希望可以帮助业内人士更好的理解这个新的标准。
一．标准差异概括
AS/NZS 4777.2-2020作为AS/NZS 4777.2-2015修订版本， 而言增加了一些新的测试项，并对一些要求做了相应的提高。可以 说比之前更严格了。
AS/NZS 4777.2-2020相对于AS/NZS 4777.2-2015的标准主要变化如下：
a)对频率的相应要去及分类做出变化
分析：通过上述两个个标准频率的要求对比，我们可以直观的看出，新标对频率限值的设定和保护时间做出了灵活的调整。
分类的调整，旧版分为澳大利亚和新西兰两类，新版分为澳大利亚A类，B类，C类及新西兰共四类。
b).对电能质量响应模式的要求做出相关调整
AS/NZS 4777.2-2015的clause 6.3 Inverter power quality response modes修订后改为AS/NZS 4777.2-2020 的clause 6.3 Inverter power quality response modes。
分析：修改后对测试内容的大方向没有变化，到那时对内容的具体测试细节进行了调整，主要有以下几个方面
1.由于电压和频率分类的不同，旧版AS/NZS 4777.2-2015，电压和频率相关的值，分为澳洲和新西兰两类，现在改为澳洲A,B,C, 和新西兰，共四类情况。不同类型测试的电压和频率值略有变化。
2.无功能力要求的加强，由于新标AS/NZS 4777.2-2020对逆变器无功能力提出了更高的要求，所以在不同电压等级下，要求达到的无功值也有很大的提高
c)增加了IEC 62477-1（非PV）的电气安全的要求。
分析：旧版AS/NZS 4777.2-2015侧重于带PV的逆变器功能性的测试和电压频率的保护，而新标AS/NZS 4777.2-2020在AS/NZS 4777.2-2015的基础上，结合了IEC 62477-1（非PV）的要求，加入了新的对电气安全的检测。
d) 对逆变器的电压扰动，频率速率，电压相角偏转的耐受能力的要去提高了
分析：提高了对逆变器对电压频率扰动，相角偏转的耐受能力的考察，主要表现为被动孤岛的测试情况
e）增加了对测量系统精度和功能优先级的要求。
f）增加了对离网逆变器的要求
g）增加了对发电限制和出口限制控制功能的要求。
h）修订和扩展测试程序
二．重点项目分析
1.无功能力的测试：由AS/NZS 4777.2:2015的5.5 Power factor修订为AS/NZS 4777.2:2020的2.6 Reactive power capability
标准原文
.png)
分析：通过新旧标准的对比我们可以发现AS/NZS 4777.2:2015的标准对无功功率的要求是25%-100%Pn的情况下PF要达到0.95，对即25%Pn以下的情况不做要去。

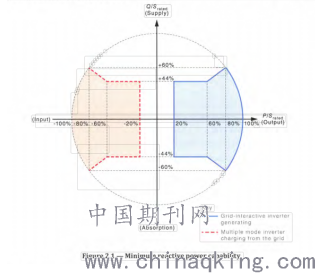

而AS/NZS 4777.2:2020,对无功的要求，我们可以通过图2.1看出来, 20%-60%Pn的情况下，无功要达到44%（对应的恒无功模式），60%-80%Pn的情况下，对应的功率因数应达到0.8。新版标准对无功能力要求提高了很多。下图为无功容性要求对比，感性要求与之类似。
.png)
2．新增AS/NZS 4777.2:2020的2.12 Isolation of energy sources
分析：此项对逆变器的能源端口提出了相关要求：
主要包括逆变器内部的隔离开关（cl.2.12.2），断路器（cl.2.12.3），直流光伏接口（cl.2.12.4），电池系统接口（cl.2.12.5）等位置做出了相关的规定。
3. 新增AS/NZS 4777.2:2020的2.13 Measurement accuracy
.png)
分析：对逆变器内部的测量精度提出了相关的要求，应满足上表2.5。主要从电参数测试精度和范围，时间精度等方面进行考量，并且这些精度的要求还是挺高的。

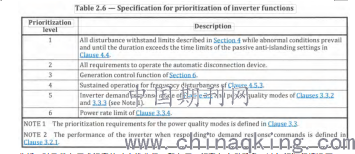

4. 新增AS/NZS 4777.2:2020的2.14 Prioritization of protection and operational modes
.png)
分析：对异常电压或频率的响应优先级，和电压，频率如主动孤岛，过欠频运行情况要满足响应的对应的优先级，这对部分逆变器来说要增加新的功能。
5. 新增AS/NZS 4777.2:2020的2.15 Firmware
分析：本章主要提及了硬件对逆变器的影响，在测试报告中，应体现关键位置或器件的固件版本，此项为检查项
6．新增AS/NZS 4777.2:2020的4.9 Activation of protection settings
分析：对逆变器的使能功能提出相关要求，并且使能功能可设置，对于逆变器某使能功能未打开导致逆变器无法连接的，应有相应的预警，这个对逆变器是一个新的要求
7. 新增AS/NZS 4777.2:2020的6.2 Generation limit control
6.2.2 Soft limit
分析：此项要求可以通过软硬件限制逆变器发电量（视在功率），并提出了相关的限值要求，对于一般逆变器而言，限功率基本都是有的，但是对于标准的逆变器应限发电量（视在功率）的要求应该关注。
8. 新增AS/NZS 4777.2:2020的6.3 Export limit control
分析：此项要求可以通过软硬件限制逆变器功率，并提出了相关的限值要求，对于一般逆变器而言，限功率基本都是有的，但是对于标准的逆变器应限功率的要求应该关注。
参考文献：
AS/NZS 4777.2:2020《Grid connection of energy systems via inverters》
AS/NZS 4777.2:2015《Grid connection of energy systems via inverters》
