内燃动车组动力包构架强度评估技术研究

发表时间:2021/4/20   来源:《科学与技术》2021年1月2期   作者:李欣伟 张金艳
[导读] 针对内燃动车组动力包构架结构强度问题,以某内燃动车组动力包构架为载体
        李欣伟,张金艳
        中车唐山机车车辆有限公司,河北 唐山063035
        摘要:针对内燃动车组动力包构架结构强度问题,以某内燃动车组动力包构架为载体,采用有限元方法,参考技术规范和EN 12663标准,考虑动力包构架纵向、横向和垂向冲击载荷工况,评估动力包构架结构强度性能,并对动力包构架开展强度试验验证,为动力包构架结构设计提供理论依据和技术支撑,仿真和试验结果表明,动力包构架满足强度设计要求,。
        关键词:内燃动车组;动力包构架;有限元;强度;试验

1、引言
        内燃动车组具有运行速度快,编组灵活等特点,在低运量情况下,铁路线的投资成本大幅降低,同时车辆造价和运营成本也比电力动车组低,被认为是最佳的市郊和中短途城际交通工具。。
        本论文以某内燃动车组动力包构架为例,采用有限元方法,参照技术规范和EN 12663标准,对动力包构架结构进行强度分析,并采用台架试验方法,评估动力包构架的强度性能,为动力包构架结构设计提供理论依据。
2、有限元模型

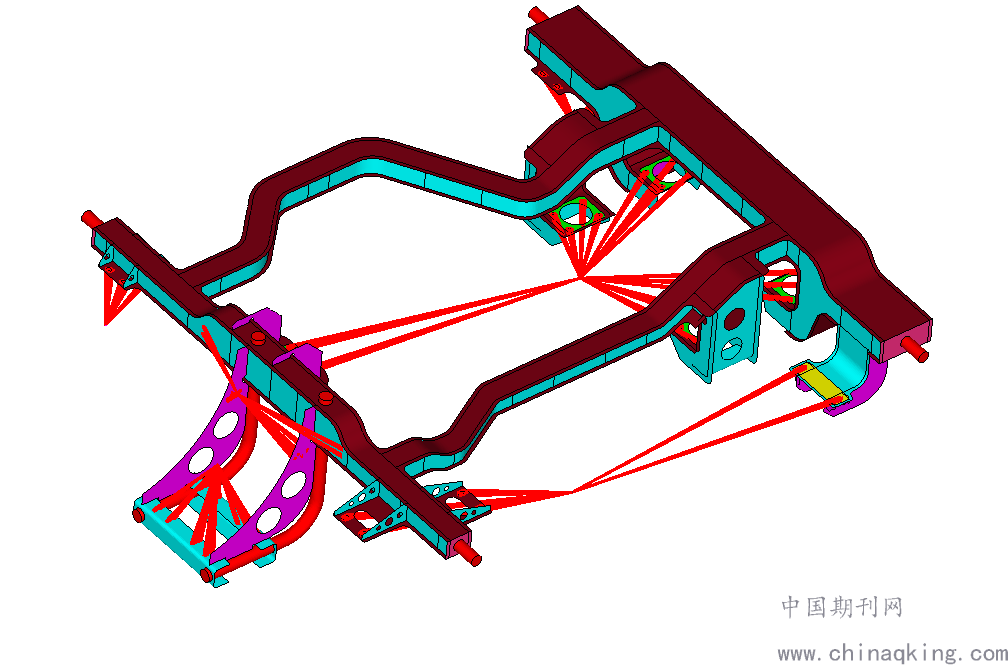

        牵引动力包构架为“H”的结构,主要由侧梁组成、横梁组成、发动机吊座、发电机吊座、静压泵座、散热器座等拼焊组成,采用HyperMesh进行网格划分,模型以板壳单位为主,铸件及钢管采用实体单元进行模拟,有限元模型共有单元370151个单元和358064个节点,有限元模型如图2-1所示。

图 2-1 动力包构架有限元模型
3、计算工况

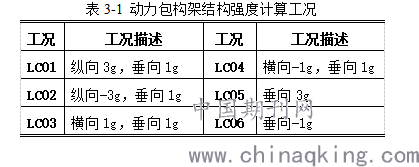

        参照车辆设计规范和EN 12663标准,确定计算工况,主要静强度计算工况如表3-1所示。


4、计算结果分析

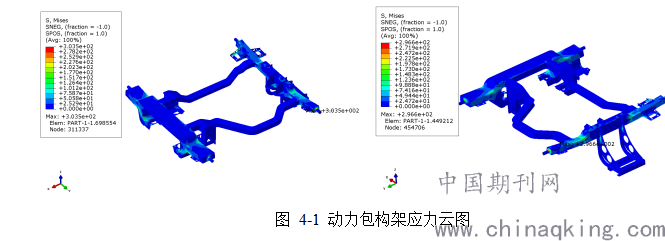

        在表3-1载荷工况下,动力包构架应力分布如图4-1所示,最大当量应力为303.5 MPa,小于Q345B材料的屈服强度345MPa,构架强度满足设计要求。

图 4-1 动力包构架应力云图
5、台架试验

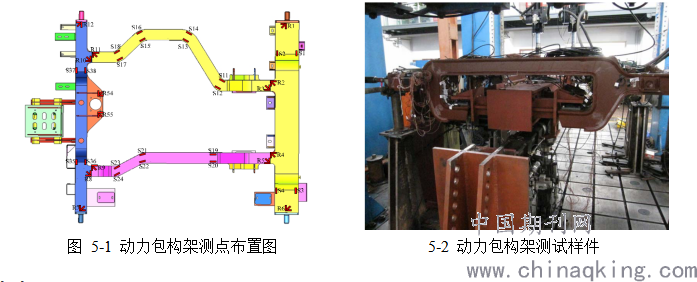

        动力包构架制造完成后,在试验台上进行强度验证,试验测点布置如图5-1所示,测试动力包样件如图5-2所示。静强度工况下,动力包构架的最大应力为210MPa,小于材料屈服强度345MPa,静强度满足标准要求。完成1000万次疲劳循环加载后,对动力包构架进行磁粉探伤,结构未产生裂纹,疲劳强度满足标准要求。

                         图 5-1 动力包构架测点布置图                   5-2 动力包构架测试样件
6、结论
        通过对某内燃动车组动力包构架进行仿真分析和试验验证可知,静强度工况下的最大测试应力为210MPa,小于材料屈服强度345MPa。1000万次疲劳载荷作用后,动力包构架结构未产生裂纹,结构静强度和疲劳强度性能满足标准要求。
参  考  文  献
[1]EN 12663-2015.轨道车辆车体结构要求[S].
作者简介:李欣伟(1982-),男,硕士研究生,高级工程师,从事轨道车辆结构有限元分析。
