保温螺母提效方法改进 工装设计

发表时间:2021/4/20   来源:《科学与技术》2021年1月第2期   作者:刘颖保
[导读] 高、中压主汽阀、再热阀等阀体外表面要求装焊保温螺母,设计要求
        刘颖保
        哈尔滨汽轮机厂有限责任公司  150040

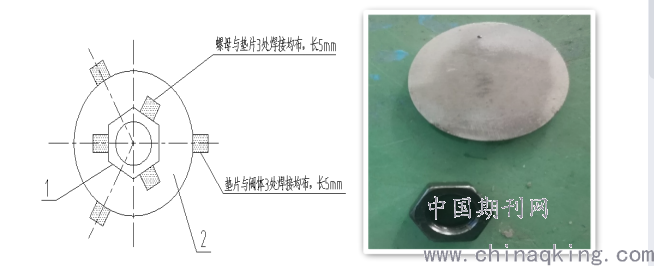

        高、中压主汽阀、再热阀等阀体外表面要求装焊保温螺母,设计要求先将保温螺母装焊在垫片中心,并沿圆周三点均布点焊与垫片进行固定,最后再装焊在阀体上。

一般情况下每只阀体上保温螺母数量为200~300个,为满足设计装焊要求,按照原有装焊方法,需要划线工对每只垫片中心进行划线,然后将螺母按线放在垫片上,并进行三点点焊,同时点焊时为防止螺母串动,需要采用压板等工装顶住,每只保温螺母装焊时间约为5min,每只阀装焊时间约为16.67~25小时,装焊时间长,效率较低。因此寻求一种提效方法显得尤为重要。

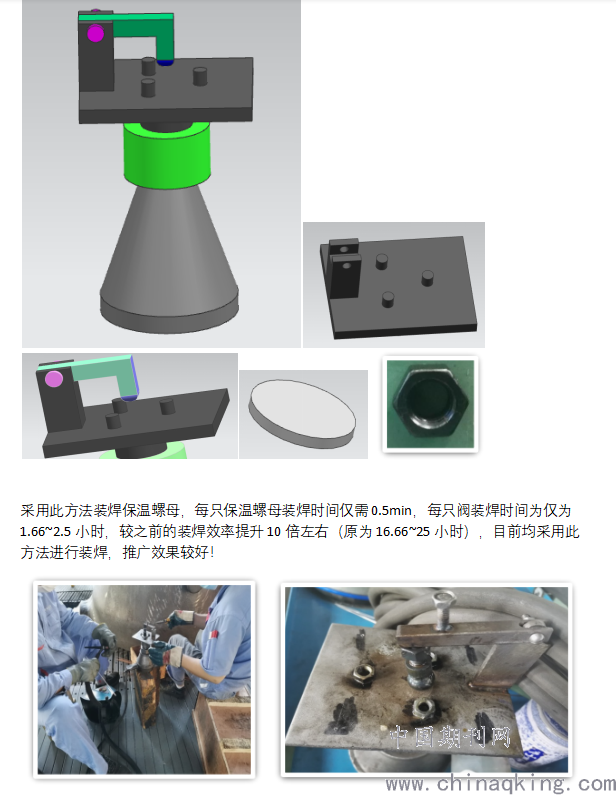

现设计出一种保温螺母装焊用工装,操作简单、便捷。
