一款兼容型防鼠挡板的研究与应用

发表时间:2021/4/20   来源:《当代电力文化》2021年第2期   作者:郑宇辉、彭大志、牛艳、朱慧娟、王赟
[导读] 本文阐述了变电站防鼠挡板的重要作用,指出了变电站内普遍使用的防鼠挡板存在的问题,设计了一种变电站兼容型防鼠挡板,能够实现有人进入变电站,控制室时触发语音报警提示,并伴随高强度LED闪光,提示现场人员,进而保证了现场及运维人员的安全。
        郑宇辉、彭大志、牛艳、朱慧娟、王赟
        国网河南省电力公司周口市淮阳供电公司,河南周口,466000
        【摘要】本文阐述了变电站防鼠挡板的重要作用,指出了变电站内普遍使用的防鼠挡板存在的问题,设计了一种变电站兼容型防鼠挡板,能够实现有人进入变电站,控制室时触发语音报警提示,并伴随高强度LED闪光,提示现场人员,进而保证了现场及运维人员的安全。
关键词:防鼠挡板,兼容型,语音报警
引言
        《国家电网公司变电运维管理规定》第109条防小动物管理规定:“防鼠挡板高度不低于40cm”,造成运维人员在进行设备巡视、倒闸操作、异常及事故处理时行动不便,尤其在晚上、人员精力不集中、上下台阶纵差较大等情况时,防鼠挡板经常绊倒运维人员,造成人员受伤、骨折等事故。
据统计2018年某变电运维室拌跌为37次,其中5次造成人员受伤,存在极大的安全隐患,至今没有较好的解决办法。
本文设计了一种通过磁铁吸力竖直固定、在承受冲击力后能够向两边倾倒、提供声音报警且拆装方便的防鼠挡板,有效解决防鼠挡板被固定卡死,人员碰触无法移动,造成人员绊倒受伤的难题。
一、 设计思路
本文设计了一种兼容型防鼠挡板,包括板体连接装置,反光伸缩带,语音报警装置。
        (1)挡鼠板的板体和连接装置,板体由内板、外板组成,连接装置包括固定内板和外板两侧的第一U型槽和第二U型槽,内板和外板为长方形空芯板,与内板由压紧固定耳丝固定,内板和外板的顶端设有插入孔。内板和外板的两端设有第一弹簧收缩管和第二弹簧收缩管,第一弹簧收缩管和第二弹簧收缩管中间连接有尼龙带或高弹橡胶带,橡胶带上均匀设有黑黄发光条。内板的和外板的两侧分别设有凹槽,凹槽顶部设有销轴,凹槽内部设有支撑装置,支撑装置包含连接杆、伸缩杆、连接块以及地脚。支撑装置由连接杆一端的连接孔与凹槽顶部的销轴安装连接,伸缩杆上设有锁紧帽。支撑装置的长度与凹槽的大小适配。
        (2)内板和第外板的板面上设有长方形的标识牌,标识牌的顶部设有开口,内部为中空的容置腔。

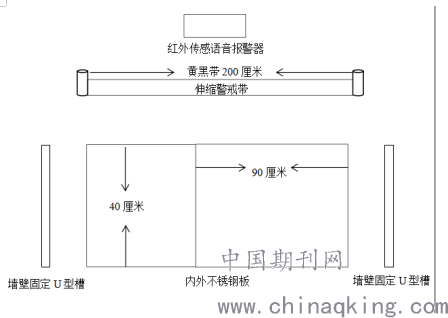

        (3)与现有技术相比,本实用新型的有益效果在于:发明提供的一种兼容型挡鼠板采用上述技术方案具有如下优点:可以不断调整挡板的宽度以适用不同的门框场所;解决人员出入时被拌倒的现象,在夜晚发光条的警示下可以起到警醒作用;挡鼠板还设计线外感应语音提示功能,当人员靠近挡鼠板时语音提示“注意挡板,安全跨越”;挡板底部的支撑装置多重变化,拉开可以支撑在变电站内任意一处,起到隔离、阻挡的作用,达到多功能作用,非常有实用性和便捷性。原理图如下:


二、整体设计
        依据设计思路,本文将防鼠挡板兼容所有尺寸门框,设计可伸缩型结构,采用不锈钢板压制高40.3厘米高,宽90厘米的板面,厚度3.5厘米的长方形空芯板,按同样尺寸制作两块,用作外板,再压制高40厘米高,宽89.6厘米的板面,厚度3.1厘米的长方形空芯板一块,用作内板,在外板的各一端边框上分别置入一个调整尼龙带长度弹簧收缩管,上部的光滑尼龙带长300厘米,宽20厘米,厚0.2厘米,尼龙带分别由两个收缩管支撑,在尼龙带的表面印制5厘米宽的黑黄发光条,在两块外板的底边,用U型板设计两个长15厘米的折叠地脚,本挡鼠板的整个形状为一长方形档体
如图所示。

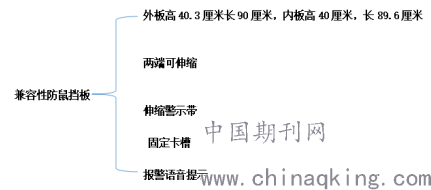

              整体设计树图

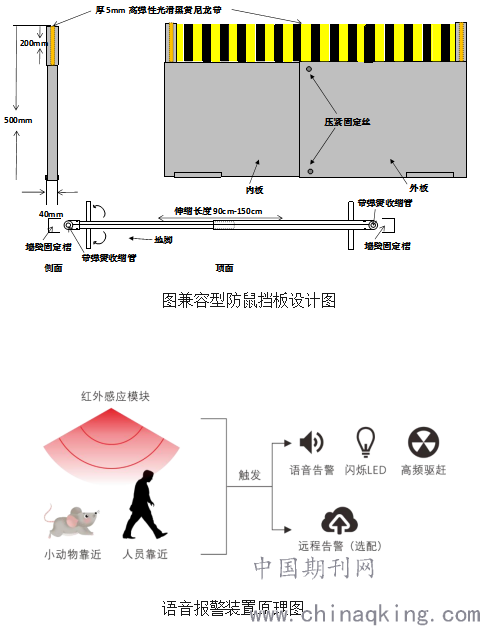

2.1 设计图纸
        防绊倒光滑尼龙带、内外伸缩板、嵌入式地脚的组合设计,使挡鼠板形成一个多功能的接鼠板,有效的实现了绊脚不摔倒、红外语音提示、夜间发光警示、伸缩适应多种宽度门框、工地隔离等使用要求。
如图所示。

三、兼容型防鼠挡板的先进性
        与现有技术相比,本项目的有益效果在于:提供的一种多用途挡鼠板采用上述技术方案具有如下优点:可以不断调整挡板的宽度以适用不同的场所;解决了人员出入时被拌倒的现象,并在夜晚发光条可以起到警醒作用;挡板底部的支撑装置多重变化,拉开可以支撑在变电站内任意一处,起到隔离、阻挡的作用,实现一板多用的作用,非常有实用性和便捷性。挡鼠板的整体结构设计比较科学巧妙。
四、兼容型防鼠挡板创新点
        挡鼠板件克服了传统档鼠板不灵活、功能单的的缺点,主要突出以下几点。
        防绊倒设计:当变电和检修人员进出门口时需要抬高至50厘米以上才能顺利通过,因意外抬高不到位会直接绊着脚尖和脚根,本发明克服了这一弊端,设计了一条宽20厘米,长300厘米的光滑尼龙带,由弹簧收缩管平拉紧尼龙带的两头,当绊着尼龙带踩下去时,直接踩到了地面上,抬脚后尼龙带自动收回。收缩管设计了内外组合结构,外部采用不锈钢圆管,内部是旋转轴和长条螺旋钢片,外管直径6厘米,侧面有一长条开口,用来拉伸尼龙带,科学的运用了弹簧收缩管功能。
        伸缩板设计:挡鼠板的整体结构是内外两外板套着一内板,也可以用一个外板套着一个内板,来回拉伸内外板的长度就可以适应不同宽度的门框,内外板拉开后可以用设计好的耳丝上下锁紧,固定其长度,不会因尼龙带的拉紧面缩短,而且笔直牢靠。在外板面上设计一标示牌槽可以方便随时名称,如控制室。外框底边设计一挂板,用来固定单通道鼠笼,贴紧外板不易脱落。
        地脚设计:地脚设计在外框的底部,长20厘米,内外支开可达40厘米,可以嵌入和拉出,当挡鼠板放置在门框使用时,地脚是嵌入的,与外板靠紧,不影响工作人员正常出行,当挡鼠板放置在工地做隔离时,地脚是支开的,可以支撑在平面和凸凹不平的地面上,适应地面比较广。
        多功能设计:防绊倒光滑尼龙带、内外伸缩板、嵌入式地脚的组合设计,使挡鼠板形成一个多功能的接鼠板,有效的实现了绊脚不摔倒、红外语音提示、夜间发光警示、伸缩适应多种宽度门框、工地隔离等使用要求。
五、兼容型防鼠挡板产生的经济效益和社会效益
        1.认真分析项目研究所能产生的经济效益和社会效益。
        经济效益:本项目是变电站的一种挡鼠板的实际应用,此发明设计出了多种功能,一种新型的档鼠板,适应不同宽度的门框,适应不同场合的隔离应用,在生产和储备时,不需要购买大量不同宽度的挡鼠板,也不需要购买大量的地面隔离装置,即节约了生产材料和购买资金。
        社会效益:挡鼠板的应用使变电运行人员、检修人员等不再绊倒,消除了因摔伤事故,确保了运行人员的正常工作
六、应用示例
6.1应用示例一
        兼容型防鼠挡板,包括包括板体连接装置,反光伸缩带,语音报警装置。防绊倒光滑尼龙带、内外伸缩板、嵌入式地脚的组合设计,使挡鼠板形成一个多功能的接鼠板,有效的实现了绊脚不摔倒、红外语音提示、夜间发光警示、伸缩适应多种宽度门框、工地隔离等使用要求。
在变电站出入门时尼龙带与板体采用上软下硬的材质相结合,当脚踢到尼龙带上时,其软性使脚轻松擦过,确保人员不被绊倒,避免了一定的安全隐患,另外在尼龙带上设计了多个条形黑黄反光条,在夜间工作人员巡视时,黑黄反光条发光起到警示作用,避免工作人员发生碰撞。另外,当人员进入时触发语音报警装置,
6.2 应用示例二
        兼容型防鼠挡板,包括包括板体连接装置,反光伸缩带,语音报警装置。防绊倒光滑尼龙带、内外伸缩板、嵌入式地脚的组合设计,使挡鼠板形成一个多功能的接鼠板,有效的实现了绊脚不摔倒、红外语音提示、夜间发光警示、伸缩适应多种宽度门框、工地隔离等使用要求达到防鼠效果。
        在控制室出入门时尼龙带与板体采用上软下硬的材质相结合,当脚踢到尼龙带上时,其软性使脚轻松擦过,确保人员不被绊倒,避免了一定的安全隐患,另外,当人员进入时触发语音报警装置,提示进入人员“当心脚下,注意安全”。
七、 实际效果
        2019年9—2020年8月,将兼容型防鼠挡板在变电站,电房内进行全面推广应用,由于新型防鼠挡板能够起到多重警示作用,有效解决了运维人员被绊倒的难题。新型防鼠挡板投入使用后,进行跟踪统计,12个月内均未发生人员绊倒事故,有效保证了运维人员的安全。
总结
        本文介绍了一种兼容型变电站防鼠挡板,并根据不同应用实际进行了设计开发,并将其应用于实际工作中,有效解决了门框尺寸不同,防鼠挡板型号众多问题,而且还有效解决防鼠挡板被固定卡死,人员碰触无法移动,造成人员绊倒受伤的难题。提供一种兼容型防鼠挡板在再有人进入变电站时语音声光报警开始提示的新型防鼠挡板,进而保证运维人员的人身安全;具有较好的现场应用效果。
参考文献:
【1】王世果;梁凯;高炜林;;一种新型卡槽式绝缘挡板[J];农村电工;2016年05期
【2】李亚会;;一种新型多功能变电站防鼠挡板[J];电气技术;2019年08期
