王凯 梁晓伟 庄磊 黄丹 陶琳
国网安徽省电力有限公司营销服务中心, 安徽合肥 230022
摘要：本文介绍了一种用电现场计量箱智能锁具管理办法，通过对计量箱智能锁具管理及实时监控，加大工作人员对计量箱智能锁具的管理力度，提升现场作业效率。同时可及时通知工作人员对异常情况进行维护，降低现场由于计量箱智能锁具异常打开造成的用电风险。
0引言
随着计算机技术、网络技术和通讯技术的发展和应用，全面信息化是实现可持续发展和提高市场竞争力的重要保障。现阶段，用电设备中电表、集中器、负控终端等采集和计量设备，由营销业务应用系统和用电信息采集等信息化系统进行智能化管理，而计量箱锁具这种非计量/采集设备，并没有标准化的管理软件进行统一管理。现场计量箱锁具人工管理维护难度大，人工巡视耗时耗力，难以形成计量箱锁具的集中化、信息化、智能化管理。为解决以上问题，节约人力资源成本，拟开展计量箱智能锁具智能化管理办法的研究，实现对计量箱锁具的信息化管理。
1系统介绍
本系统研发基于物联网技术的计量箱智能锁具、监测设备以及计量箱智能锁具管理软件，使用计量箱智能锁具档案管理及状态监测、授权管理等功能，将计量箱智能锁具现场运行的情况实时上传至运行管理软件，通过软件与智能锁具的配合，实现计量箱智能锁具的智能化管理，从而降低现场由于计量箱智能锁具异常打开造成的用电风险。
2系统流程图
研发计量箱智能锁具运行管理系统以及智能锁具，具有授权管理、权限管理等功能，并将计量箱智能锁具运行现场的情况实时上传至计运行管理系统，通过系统与锁具的配合，实现计量箱智能锁具的智能化监控及管理。
主要系统框架如图1。
.png)

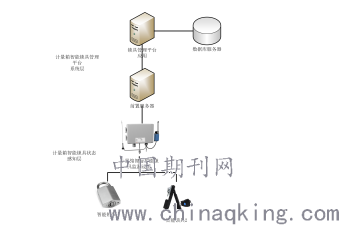

图1 系统框架
研制具有远程通讯功能的计量箱智能锁具监控设备，负责计量箱智能锁具的监控和运维，具备计量箱智能锁具开闭锁记录实时监控、信息验证、现场维护人员巡测记录调度等功能。对专变计量箱智能锁具加大管理力度，使用专人专用或与工单绑定的密码锁具，做到“计量箱智能锁具主人制管理”。
3软件设计
3.1计量箱智能锁具运行情况监控
对计量箱智能锁具的档案信息进行管理：研发计量箱智能锁具档案管理功能，对计量箱智能锁具编号、型号、安装地理位置、管理人员等信息进行档案维护；通过门节点实时监控计量箱智能锁具运行情况，做到开闭锁有监控、人员巡检有记录。
3.2授权管理
智能锁具对现场计量箱智能锁具门的开闭有信息识别及授权功能，即非工作人员不可开锁，对不同工作人员的开锁操作做不同处理。
对计量箱智能锁具做授权管理：智能锁具识别到人员权限将打开计量箱智能锁具门，对非正常开关门则记录情况，并将告警信息上传。
3.3巡检管理
研制支持信息读写的多码合一标签，实现计量箱智能锁具状态巡视，通过现场巡视掌机将计量箱智能锁具编号、计量箱智能锁具型号、计量箱智能锁具安装地理位置、计量箱智能锁具管理人员、巡视人员、巡视时间、计量箱智能锁具实物状态等信息记录并上报。
管理人员可通过查询巡视记录，对以往的巡视工作进行回看、总结，以提高今后巡视效果。研制支持信息读写的多码合一标签，实现计量箱智能锁具状态巡视，通过现场巡视掌机上传计量箱智能锁具工作状态。
3.4计量箱智能锁具巡视隐患缺陷治理
通过现场巡视掌机将日常对锁具的巡视隐患缺陷治理等纳入系统，以台区为单位建立计量箱智能锁具隐患台帐，将计量箱智能锁具检查、发现缺陷隐患到治理流程化，闭环管理，形成计量箱智能锁具日常运行维护的体系。
4业务流程
步骤一：计量箱智能锁具管理人员在计量箱智能锁具运行管理系统中对计量箱智能锁具监测、开锁人员权限进行资产建档。
步骤二：计量箱智能锁具管理人员在计量箱智能锁具运行管理系统中进行授权操作，将“开锁”或“巡检”的权限下发至计量箱智能锁具。即：哪些人员权限可以打开计量箱智能锁具，哪些人员权限可以对计量箱智能锁具进行巡检。
步骤三：操作人员在厂家的配合下，在计量箱内安装计量箱智能锁具监控设备。智能锁具监控设备包含如下功能：
1、 开闭锁检测功能：智能锁具可以监测计量箱智能锁具开闭锁状态；
2、 通讯功能：智能锁具可以通过与计量箱智能锁具运行管理系统的通讯，实现开闭锁权限、管理人员巡检信息上传；
3、 授权功能：
计量箱智能锁具管理系统通下报文，将权限下发给智能锁具：
授予“开锁权限”——下发报文至智能锁具，告诉智能锁具哪些人员权限可以来开锁；授予“巡检权限”——下发报文至智能锁具，告诉智能锁具哪些人员权限可以来巡检；取消“开锁权限”——下发报文至智能锁具，告诉智能锁具哪些人员权限不再可以开锁；取消“巡检权限”——下发报文至智能锁具，告诉智能锁具哪些人员权限不再可以来巡检；
4、 权限识别功能：智能锁具识别人员权限，与开锁动作进行判；
如果是用人员权限开锁后开锁门，则上传正常开锁报文；如果在没有权限的情况下开锁门，则向计量箱智能锁具运行管理系统上传告警报文；如果用人员权限巡测，则向计量箱智能锁具运行管理系统上传巡测报文。
5、 数据存储功能：智能锁具可本地存储近1个月的权限识别及开锁记录。
步骤四：操作人员拿着被授权的人员权限开展日常工作，人员权限与智能锁具进行通讯。
与计量箱智能锁具有关的日常工作主要有3件：
1、 操作人员打开计量箱智能锁具进行抄表；
2、 操作人员仅对计量箱智能锁具的外表及外部线路进行巡检，不打开计量箱智能锁具；
3、 操作人员记录巡检时发现的用电隐患及安装缺陷。
步骤五：智能锁具识别到人员权限并进行权限识别:
如果是用人员权限开锁后开锁门，则上传正常开锁报文；
如果在没有权限的情况下开锁门，则向计量箱智能锁具运行管理系统上传告警报文；
如果用人员权限巡测，则向计量箱智能锁具运行管理系统上传巡测报文。
步骤六：智能锁具在本地保存开锁/巡检记录，并同时将开锁/巡检记录上传至计量箱智能锁具运行管理系统。
步骤七：操作人员向管理人员汇报巡检时发现的用电隐患及安装缺陷，由管理人员录入计量箱智能锁具运行管理系统。
步骤八：计量箱智能锁具管理人员在计量箱智能锁具运行管理系统中可以随时查看每一个计量箱智能锁具的开锁/巡检记录以及用电隐患，下实现对计量箱智能锁具运行的智能化、信息化管理。
5总结
本文提出了一种用电现场的计量箱智能锁具智能管理办法，将计量箱智能锁具档案信息、位置信息、运行情况纳入管理，通过对计量箱智能锁具的档案管理及智能监控，记录、监测出计量箱智能锁具异常情况，加大工作人员对计量箱智能锁具的管理力度，从而增加计量箱智能锁具及内部开关、电能表、采集器等计量设备的使用寿命，并降低现场由于计量箱智能锁具异常打开造成的用电风险。
