浙江省正邦水电建设有限公司 苏珍琴 310051
摘要：水闸系统是指在水利建设工程中用来控制水流及泄洪量的装置,是建筑工程中的重要一个构件。本文简述了水闸的基本性质及作用,通过对某水利工程的水闸建设项目概况进行了分析,阐述了水闸的基本施工技术,总结了当前水闸主流的施工技术,如开挖技术、金属框架支护技术、导流技术、混凝土加固技术等,并在施工中考虑了影响水闸质量的因素,提出了水闸在施工中的管理技术。
关键词：水闸工程；水利工程；施工技术；基坑开挖
1、项目介绍
某水利水闸工程闸址距下游河口约14km,闸址上游限制面积2278km2。坝顶建筑高程41m ,水库设计高水位37.15m,正常的水位30.5m,相应的库容380万m3。在这中间水闸的防潮准则是100年一遇,排水的准则是20年一遇。闸室的总长16.5m ,总净宽12.0m (3孔×4m ),底槛的标高-2.0m,底板的厚度0.6m ,中墩的厚度1.2m ,边墩的厚度1.0m ,闸门的总宽度大约为16.4m 。土方的开挖后进行固结的灌浆可以满足整体结构的设计。
水闸施工时均采取围堰措施。在开挖时,在闸外海及围挡边各预留一块石坎作为闸内施工围堰,同时也可以作为左右岸的施工方便道。闸室施工建成后,采用了预裂式的爆破方法进行开挖,避免了影响己建或建造好的建筑。
2、水闸建设流程

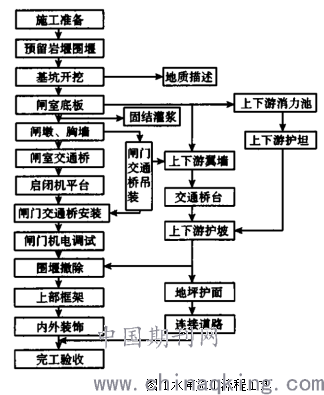

在水闸工程的施工中,根据建筑物的设计要求与工程性质,确定了分项施工的设计方案,并且采用"先重后轻、先下后上"的施工原则。闸门工程的闸室是一个属于总体结构,鉴于其宽度较大,基坑开挖和施工排水条件已经完成后,应当优先考虑对闸基础、上游垫层、消力池以及翼墙基础底板进行施工。水闸胸墙和上部构件的施工。水闸施工工艺见图1
.png)
3、基础开挖及处理
3.1基坑开挖与处理
在对基坑进行开挖之前,根据监理工程师所提供的测量控制网络来进行不同的地形测量。在开挖水闸基础之前,需要对基坑的开挖过程中进行计算和测量放样、控制开挖路径曲线、设置标志、禁止超挖。禁止超挖。
(2)水闸基坑开挖采用1.0m3挖土机用于逆向挖掘土方,装在5t自卸车上,运至业主指定的弃土场。
(3)基层土方处理开挖施工过程中,底板和基层边坡处理均应尽量预留50cm,的空隙保护覆土层。垫层边坡浇筑工程施工前,保护层必须自上而下人工开挖，边坡缺陷应及时修复，达到工程设计标高。局部工程超限开挖工程应及时挖掘使用大量碎石或优质黄砂将其挖掘整平,达到国家规定的工程的设计坡度和标高。
(4)在基坑开挖中遇到岩石时,采用手钻和浅孔爆破进行开挖。
3.2地基处理
根据闸硐地基的不同特点,应当采用固结灌浆进行地基处理。固结灌浆方式采用普通 R42.5硅酸盐水泥,孔循环方式灌浆。固结灌浆孔呈梅花形布置,其孔距、排离间隙均为3.0m ,深入地下基岩4m 。灌浆前我们要做好水压实验,完成对于闸门施工地所有建筑物进行爆破施工作业后,再开始基础性的灌浆。本次工程的固结灌浆压力控制在0.2MPa 。在混凝土灌浆施工过程中,应当加强现场检查和观察,确保混凝土不至于有隆起、开裂或者渗漏。
由于支设工期较紧,墩模支设时间长,对于固结和灌浆穿插将会造成很大的干扰和剧烈冲击。因此,在桥墩外侧应设置一个灌浆洞,有效的保证了钢筋固结灌浆的实际施工质量。
3.3金属结构施工技术
水闸的金属结构是闸门的骨架，是水闸支撑的基础，也是混凝土墙体的重要组成部分。金属结构施工过程中应严格执行以下技术要求：（1）金属材料为贵重材料，不易维护。金属材料的选用要经过严格的质量检验，达到工程质量标准后方可选用；（2）金属材料的运输问题比混凝土运输困难。金属结构通常需要组合使用。结构分离过程中应保证材料的完整性，金属材料在运输过程中不得丢失。（3） 焊接是金属材料装配过程中经常使用的一种焊接方法，而焊接节点又是固定方法的薄弱环节，因此应重点对焊接件进行质量检验，以保证金属结构的强度。
4、水闸混凝土工程
水闸混凝土工程建设是水闸工程施工中的一个重点。结合建筑物和水闸工程的所在地域,必须尽量采取措施来满足对于混凝土抗渗、耐受冷却等各种施工特性的要求
4.1闸室底板混凝土
清理混凝土浇筑前的基面,要清除积水。闸室底板混凝土强度级别为C30,底板厚度为80am,采用两级。
（1）模板制作。闸室底板侧模板选用竹胶板,横檩5cmx8cm,木方50cm,垂直双排钢管70cm,用12根拉结筋固定模板。
（2）施工中的钢筋。在施工安装钢筋之前,应对其进行基本的测量和放样,以确保钢筋的安装水平位置与高程的控制点正确。然后,先绑扎横向的框架和竖向的钢筋,再绑扎其他的钢筋。
（3）混凝土浇筑。针对水闸底板混凝土浇筑范围大、浇筑量大，为避免混凝土初凝，采用分层台阶布置。同时，准确计算了上层混凝土的覆盖时间。塔吊用于混凝土入仓。
闸室底板分层分步浇筑。80cm厚的混凝土分两层下料,厚度不超过50cm,保障了混凝土浇筑的持续性。在基层钢筋混凝土的基层浇筑中,水平面的基层逐步开始铺筑和进行振捣。用50号振捣器进行一次分层振捣密实,其使用振捣器的深度宜在上层模板混凝土中一次进行1cm以上,振捣器两端到上层模板之间的连接距离不应得小于20cm。当这种混凝土基体表面没有任何气泡时,则可以认为是混凝土振捣中较密实。
为保证混凝土表面过水的平坦度不超过10mm,混凝土表面采取木直尺进行找平,泥浆用粗糙的抹子抹平,抹子捣实后立即抹平。拆模后,将拉杆两端向下伸入防锈钢保护层的部分切断,并用其他钢筋或水泥砂浆涂刷均匀,有效地避免了钢筋生成的锈蚀。当混凝土浇筑24h 后,喷水保养,可以用草袋将混凝土的表面给包围起来。
另外,底板混凝土应选择水平式止水铜板,油浸木板进行填缝。沥青井主要用于间接止水。钢筋下料安装、模板上料安装等工作过程中,均设立了专人负责监护,防止水变形,保证了止水下部钢筋混凝土的浇筑及振捣密实。井模成型后再采用一次性浇筑方法施工。
4.2闸墩及胸墙混凝土
闸墩钢筋混凝土、胸墙钢筋混凝土施工应遵循自下而上的原则。在施工过程中先是进行了闸墩钢筋混凝土的施工,再是胸墙钢筋混凝土。闸墩沿标高线均采用二次钢筋混凝土浇筑。第一次浇筑到胸墙底部,第二次浇筑和养护桥平台人行天桥板、胸墙同时浇筑,预留弯柱插筋。施工技术要点为钢管框架施工,两个墩均匀向上提高。混凝土浇筑工艺的关键在于,分层浇筑下料的厚度一般应小于50cm ,振捣密实,使两个墩均匀抬高。混凝土浇筑的过程中,设置了专人进行值班,拆除了模板内部的支撑,认真地检查和调整了钢筋,严防其移位。在墩模旁悬吊2kg 铅锤,随时看守浇筑工作过程中模板和支架位移状态,发现问题应及时解决。
同时,在振动施工过程中,应注意门槽和上槛埋件的定位及检查复位。
5、结论
闸门安装工作完毕后,应当进行三次全过程的无水开关启动试验。其中检查重点首先是通过浇水来保证密封处的温度干燥光滑,减少摩擦,然后再详细地检查门叶的止水位置和主、副支架工作状态。副支架的工作情况。在确保有无阻塞或破坏后,将闸门放置于正常工作的位置,用灯光等来检查其水封是否有密闭性,并适当地调整其压缩量以便能够达到耐光和密闭性的程度。
参考文献：
[1]张茂军，鲍优绒．关于水闸施工若干问题的探讨[J]．中国水运(下半月)，2008，(03)
[2]刘勤．浅谈水闸施工质量控制方法[J]．今日科苑，2009，(08)
[3]李响．浅谈水利水电工程中的水闸施工技术叨．黑龙江科技信息，2013(6)：263．
[4]肖磊．浅谈水利水电工程中的水闸施工技术田．中国高新技术企业，2015(11)：115—116．
[5]王建滨．浅谈水利水电工程中的水闸施工技术[J]．低碳世界，2016(1)：66__67．
[6]郭树霞．水利水电工程中的水闸施工技术田．低碳地产，2016，2(18)：248．
[7]王亮，刘建飞．谈水利水电工程中的水闸施工技术阴．城市建设理论研究(电子版)，2016(10)：4935．
