汪培德
南京市计量检测院 江苏南京 210000
【摘要】目的 为确保医疗 x线数码照相系统正常工作，必须定期对仪器进行严格检测，以满足临床诊断的需要。方法 根据国家计量校准规范要求，选择合适的检测模块，对医用 X线数码照相系统进行检测。结果 通过统计数据的统计分析，判断该装置各项性能指标是否达到要求。结论 探讨医用数字化 X线摄影系统的质量控制、系统安全及设备使用效果的评价方法。
【关键词】数字X线摄影系统；计量检定；诊断水平剂量计
伴随着医院数字化的迅速发展，数字化影像在医院中的应用越来越广泛。采用数字 X射线图像探测器技术的 X射线照相装置简称为DR系统。所谓的“直接数字放射摄影”，就是指数字X光影像是直接拍摄的，不需要中间介质。使用过程中， X射线经人体(初检现场)投射到探测器上，直接将 X射线图像信息转化为数字视频信息，同时发送到采集工作站，再用工作站的医疗专用软件对其进行图像处理。数字 X光照相设备生产厂家众多，且有大量进口产品。模型与排列不一致。该设备是由普通X光机改造而成。设备质量各不相同。是否达到国家技术标准？您是否满足地面诊断要求？通过对普通数码相机性能的检测，确保了视频质量。全国 x线数码照相系统是定标和质量控制设备的技术基础。
1 计量检定
放射性同位素测量系统的测量系统依据的是国家放射性同位素数字射线摄影系统 X射线测量源测量试验规程，检查的主要内容是 X射线性能和图像质量，X射线性能是空气比辐射输出能量，辐射输出均匀，辐射输出电压。影像质量包括空间分辨率、低反差分辨率、均匀性以及光场与光束的重合程度。
2 计量检定工具
水平剂量计，测量半值层的铝片，低反差分辩仪，衰减仪，分辨率测试仪，图像综合测试仪，透射式黑白密度计等。

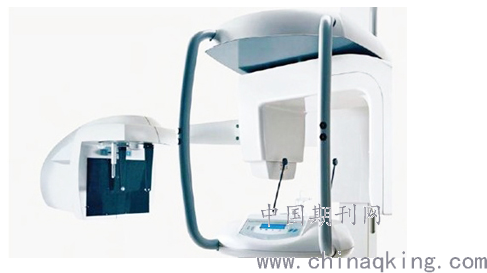

图1 数字化X线口腔全景摄影机
.png)
3 计量检定方法
3.1 X 射线性能
辐射比、辐射量的重复性、辐射量的质量和 X射线管电压的检测都是由诊断级剂量计确定的。选取距离探测器中心100厘米、管电压70千伏和10毫安的最大辐射场，分别测量可暴露的剂量，并可读出暴露剂量、 HVL、 kV值，计算出空气比动能、辐射输出质量(HVL)、 X射线管电压和辐射输出重叠度。明确地阐述了公式和方法。
3.2影响摄影系统的想象质量因素
3.2.1空间分辨力
空间分解力又称高反差分解力，是一种对物体空间尺寸(几何尺寸)的分辨能力。使用空间分解力测试仪和阻尼模态体。影像检测器的输入面用光束作垂直调整，分辨率测试卡放置在影像检测器的输入面附近，衰减模体放置在覆盖整个影像检测器的辐照场上。因为将SID设为100 cm或180 cm并且将 DR设备的SID设为180 cm，所以相应的70 kV或80 kV选择管电压以适当的mAs曝光，并将窗口的宽度调整到窗口的位置，以优化显示图像，读取可在显示器上直接识别的线对值。不大于20 Lp/cm的空间分解力。
3.2.2 低对比度分辨力
在固定背景下，低反差分辨率是最小的反差，可以识别形状和区域。用低对比度的分辨率来检测母体。在图像探测器的输入表面放置低对比度二聚体，该二聚体垂直于光束，中心位于辐射场的中心，SID为100 cm或180 cm，选择管电压为70 kV或80 kV，以合适的 MAS或自动模式暴露，使窗口宽度与窗口位置匹配，从而优化图像。对应于可识别的最低小对比度圆孔的百分比是低对比度分辨率,反差的分辨率低于2.2%。

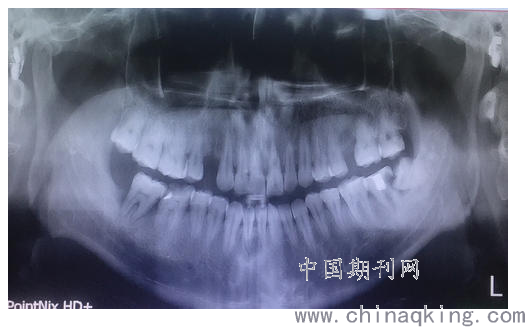

图2 数字化X线口腔全景摄影影片
.png)
3.2.3光野与照射野一致性
通过光野与照射野的重合，可以确定X射线的有效辐射场，并保证其不偏离扫描点。用数字视频测试卡按规定。把SI调到100 cm或180 cm，选择一般辐射场，把数码视频综合测试仪放在图像探测器的中心，把准直仪转向光束，打开准直仪，测试场与视场和目标周长边界相匹配，管电压为50 kv或80 kv，以适应在这种情况下的辐照。当差异大于选定SID的+1%时，拒绝从曝光后显示的图像读取光野与照射野之间的差异。
4 讨论
医学数字X射线成像系统的各项性能指标必须达到上述要求，否则就会影响临床应用和诊断的准确性，因此要定期对该系统进行指标检测，无法保证其正常工作。数位线拍摄系统的制造商众多，品牌也多种多样。该设备是由普通X光机改造而成。不同的医院有不同的DR系统。
（1）提前联系医院放射科(影像科)，保证及时检查设备，尽量避免临床使用。同时，我们也希望向各管理科的工作人员咨询，以便在检测和快速检验时得到帮助。
（2）测试标准记录了环境温度和大气压，并在测试期间始终注意环境条件的变化。当环境条件发生重大变化时，必须保持稳定。
（3）DR的视频检测器分为固定检测器和移动检测器两种，固定检测器可直接探测，移动检测器应放置在一般的拍摄位置，尤其是无线平板检测器，以确保无线通信正常。尽管DR系统具有两个视频检测器(简称为双板式 DR)，但是对于每个视频检测器是否都需要检测，还不清楚，但是为了评估设备的整体性能，必须对两个视频检测器的视频质量进行检测。视频检测仪采集的视频不符合规范要求，就会导致检测结果不合格，从而影响临床诊断。你必须在维修之后再检查。
（4）用常规X光机模拟并升级到DR仪器的测量，根据校准和测试规则进行了测量和修改，但在DR标准中使用了这种方法，由于这种方法是收费的，因此无法降低测量标准，因为这种方法是改进了的DR仪器。表明部分工程检验不合格，改造存在质量问题,替换并调整制造商直至通过。
参考文献：
[1] 潘丽萍. 数字化X线口腔全景摄影质量分析[J]. 保健文汇, 2019, 000(002):229.
[2] 冯泽, 谢娟, 蒙雪敏,等. 口腔X数字化牙片X线摄影技术的方法及其临床应用的实际意义分析[J]. 全科口腔医学电子杂志, 2019.
[3] 冯泽, 谢娟, 蒙雪敏,等. 口腔X数字化牙片X线摄影技术的方法及其临床应用的实际意义分析[J]. 全科口腔医学杂志(电子版), 2019(3):104-104.
[4] 周东辉. 口腔X线全景机故障案例及安全性管理[J]. 医疗装备, 2019, 032(001):137.
