熊廷川
贵州中航电梯有限责任公司 贵州 遵义 563000
摘要：长期以来，人们对在用电梯导轨安装存在质量问题产生轿厢水平方向振动而造成电梯乘载品质差的问题感到棘手。因电梯的导轨是整个轿厢运动的基准，包括了轿厢运动中各部件与整列厅门的间隙要求及中心位置要求，如基准线改动，后果难以想象。因此，电梯安装时将导轨调整到最佳位置甚为重要。
关键词：电梯安装；导轨调整；工艺要点
前言：
电梯安装人员必须是经过当地劳动和社会保障局培训并取得上岗操作证的专业人员。在电梯安装前 需认真阅读相关安装技术文件，严格遵守GB 7588-2003《电梯制造与安装安全 规范》， GB 10060-2003《电梯安装验收规范》等技术规范，从而为电梯性能及使用者的安全提供最大保障。本人在电梯行业从事技术工作多就安装工程中的导轨调整的工艺要点提出一点遇见，仅大家参考。

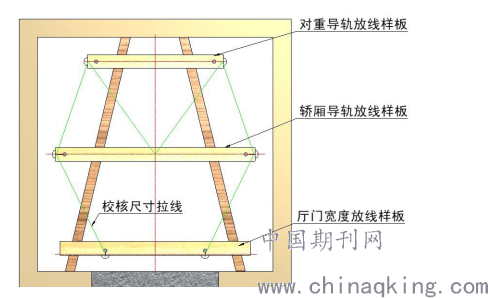

1.先将上下样板架的导轨用样板铁丝松开，再锯掉各端头 K 段样板。K = H+2+25 其中，“H” 为导轨高度， 2mm 为调整间隙， 25 mm 为校正线。 然后将各铁丝张好，并复查各个样板尺寸，如下图1所示。
.png)
图1
工艺要点： 从轿厢中点拉线至对重轨基准点，两线应一样；从对重轨基准点到轿厢基准点的拉线长度一样； 从轿厢导轨基准点到厅门基准点的拉线长度一样。
2.找一长（轨距减掉 60mm）×宽（60 mm）×厚（40 mm）的刨光方木，并在中心弹一根基准线。 将专用校轨尺安装在方木上面并校正。

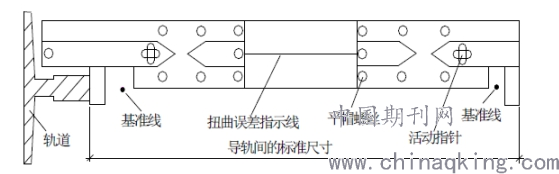

3.导轨校正方法：把校轨尺紧靠导轨侧面，用钢板尺测量导轨内表面的基准线，应为 25mm，如不符 则用垫片调整，要求其间距误差必须小于 0.5mm。用校轨尺的活动指针检查导轨扭曲，活动指针紧靠 导轨侧面，看活动指针与固定指针尖的误差。通过加减垫片，使其两指针尖相吻合。为了使导轨内表面 中心对准基线，用两直尺紧靠导轨侧表面，看其基准线是否在中（最好做一专用工具，用它的一面紧靠 导轨侧面，手慢慢地将它向外移动与基准线靠近，可测出偏差（注意测量时不要碰动基准线），校正完一个接头后，将导轨压板螺丝紧固，具体见图2所示。
.png)
图2

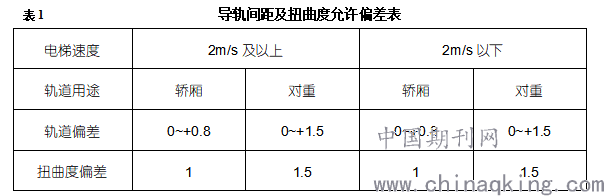

工艺要点：将验导尺固定于两导轨平行部位(导轨架部位)，拧紧固定螺栓； 用钢板尺检查导轨端面与基准线的间距和中心距离如不符合要求，应调整导轨前后距离和中心距 离，以符合精度要求； 绷紧验导尺之间用于测量扭曲度的连线，并固定，校正导轨使该线与扭曲度刻线吻合； 用2000mm 长钢板尺贴紧导轨工作面，校验导轨间距L，或用精校尺测量；调整导轨用垫片不能超过三片，导轨架和导轨背面的衬垫不宜超过3mm 厚。垫片厚大于3mm 小于7mm 时，要在垫片间点焊，若超过7mm，应先用与导轨宽度相当的钢板垫入，再用垫片调整；调整导轨应由下而上进行；导轨间距及扭曲度符合表1 的要求。
.png)
4.修正导轨接头处的工作面

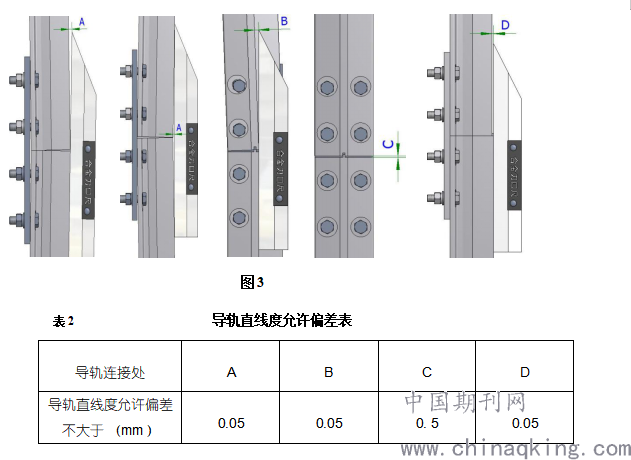

导轨接头处，导轨工作面直线度可用500mm 刀口尺靠在导轨工作面，接头处对准刀口尺300mm
处，用塞尺检查A、B、C、D 处(见下图3所示)均应不大于表2 的规定。
.png)

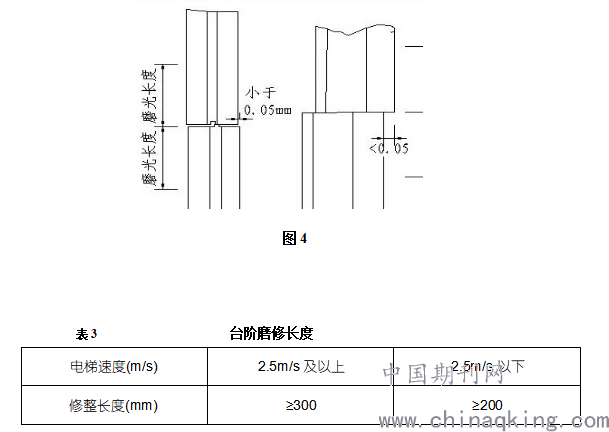

工艺要点：导轨接头处的直线度不大于0.05mm，见上图3中的A处和B处； 导轨接头处的全长不应有连续缝隙，局部缝隙不大于0.5mm，见图3中的C处；两导轨的侧工作面和端面接头处的台阶应不大于0.05mm，见图3中的D处和下图4所示；如需调整导轨接头，建议使用磷铜垫片，最小规格厚度0.02mm，对台阶应沿斜面用专用刨刀刨平，磨修长度应符合表3的要求。
.png)
结束语
电梯安装人员必须经过劳动和社会保障行政部门的专业技术培训并取得上岗操作资格方可从业。在电梯安装前必须认真阅读《安装作业指导书》等技术文件，严格按照相关技术文件执行并制作符合要求的样板架进行电梯安装；必须严格遵守《电梯制造与安装安全规范》（GB 7588-2003）、《电梯安装验收规范》（GB 10060-2003）等相关规定，从而为电梯性能及使用者的安全提供最大保障。
参考文献：
[1]何峰峰《电梯基本原理及安装维修全书》(第2版).机械工业出版社.2009
[2]]张校铭等编著《从零开始学电梯维修技术》国防工业出版社
[3]曹祥主编《电梯安装与维修实用技术》电子工业出版社
[4]国家质量监督检验检疫总局：《关于电梯安全监察工作若干问题的指导意见》（国质监特函[2011]821号），2011年10月26日
