王彦斌
国网通渭县供电公司义岗川供电所
摘要：随着人们用电量的不断增加，电力系统的安全运行与人们能否正常用电直接相关，其中10 kV配电变压器是所用电力系统运行的重要环节。尽管占有重要地位，但10kV配电变压器通常存在一些缺陷。因此，有必要加强对这些缺陷的研究和分析，并找到适当的预防措施，以提供更好的操作的具体措施来保证电力系统的平稳运行。本文分析了10kV配电变压器的常见故障及其处理方法，并提出了可以为将来10kV配电变压器的更好运行提供具体标准的预防措施。
关键词：10千伏；配电变压器；故障；分析与处理
引言：在检查110kV变压器绕组变形缺陷时，有必要综合考虑各种因素，为满足此要求，必须确定电力变压器绕组变形缺陷的测试方法、测试条件、测试内容和测试方法。对公司的安全设计进行了研究和分析，以确保该测试是经济的并且该测试是合理和有效的。此外，为了准确有效地进行判断，必须根据电力变压器的相关性能有效地获取一些数据。
一、10千伏配电变电器中常见的故障分析
（一）变压器温度不正常
如果配电变压器在运行过程中发生高温，则意味着长期存在过载，或者变压器的运行环境不利于散热，从而导致电源线发生短路故障。这样，事故将直接影响正常的供电运行，并造成巨大的经济损失。
（二）变压器油色不正常
变压器的异常颜色主要表现为三种类型：但是，由于颜色发白并且由于油枕通常在密封过程中无法正常工作而导致密封不够紧密，因此这会导致一定量的水分渗透到变压器中，最终导致油白色的不良状况。涂油的颜色为棕色，这主要是因为变压器中的高温导致机油燃烧。因此，油路很容易切断，并直接影响变压器的散热。最终导致温度升高并持续升高。第三，油色为红色，主要是由于变压器维护不足，导致绝缘层老化，导致线路短路。
（三）变压器声响不正常
正常情况下，配电变压器的声音和振动频率有一定规律性，但声音异常、声音杂乱、声音过大、噪声非常明显或不同程度的擦碰和爆裂的声音。异常声音的原因可能是：首先，如果变压器的油位相对正常并且油温和油色没有问题，则异常声音的原因是一些螺丝松动，需要及时处理。其次，当配电变压器的某些部分遭受不希望的振动时，机械部分直接接触，导致异常的静电放电，最终导致异常的声音。第三，在配电变压器长时间长时间过载运行期间，内部系统的运行可能会变得不稳定，从而导致一系列安全问题，其中最常见的是异常声音。第四，由于配电变压器某些部分开关接触不良而产生异常声音，因此必须根据特定条件进行检查。
（四）配电电压不稳或无法正常工作
配电变压器的长期负载分布显示不均匀，因此配电变压器的电压不稳定且易于异常操作。此外，如果变压器被人力或其他外力损坏，则可能导致电压不稳定和异常运行。
二、10千伏配电变压器故障案例分析
（一）初步判断
借助智能配电运行监控平台，每个功耗信息收集系统可以连续检索每个站点的电流和电压数据信息，并协助员工执行每个站点的负载监视任务。在该故障中，由于没有过载问题，智能船舶预报运行监控平台中反映的故障前负荷监控曲线被判断为设备的内部故障。
（二）吊芯检查
10 kV配电变压器发生故障的原因很多，其形式显然也多种多样。为了有效地找出错误原因并提供更直观，准确和深入的数据信息，工作人员专门对变压器进行了芯提升检查。我得到以下测试结果。

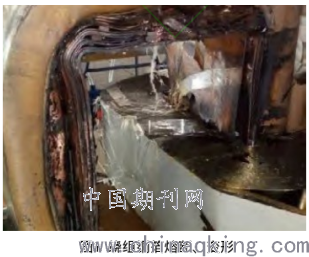

变压器油显然是黑色的，并且现场伴随着燃烧的气味。在变压器的表面上，存在大量的铜瘤，据认为是由大量的碳化和绕组熔化引起的。变压器夹和低压绕组B铜排的导线之间有明显的放电迹象。C相严重变形，但高压绕组看起来没有问题，接下来卸下铁芯，发现铜箔已熔化，从而导致低压C组绕组短路。
详见图1。
.png)
（三）故障原因分析
如果将上述吊芯数据分析结果汇总在一起，可以确定变压器内部存在短路，并且短路后将继续工作一段时间。因此专门分析了变压器短路的原因，并得出以下结论：
从悬浮铁心检查的结果来看，在变压器的实际操作中，可能会出现雷电影响负载线的情况。并且，低压输出线被雷击后，会产生大量电压，使低压绕组放电，损坏变压器绕组绝缘，并使变压器绕组绝缘碳化。同时，此时变压器仍处于连续运行状态，因此变压器绕组的碳化会加速直至发生放电，从而导致诸如绝缘击穿和短路之类的故障问题。即使发生短路，变压器也继续工作，并且绕组层之间的短路电流变得非常大，导致变压器绕组发热，导致温度连续升高，从而导致绕组绝缘。会烧坏并迫使变压器绕组出现更严重的短路问题。
三、10千伏配电变压器使用中的注意事项探究
（一）配电变压器安装方面的注意事项
在安装配电变压器时，应注意以下几点。必须严格按照配电变压器的要求完成集成配电箱的安装，并且可以使用水平或垂直安装。在水平安装模式下（水平放置配电变压器和集成配电箱时），必须在混凝土柱外部的变压器支架槽钢延长线上完成集成配电箱的安装。使用垂直安装模式时，应将变压器的高度相对于安装高度配电箱提高，并且高度差应稳定在3 m或更小。
（二）配电变压器的实际运行参数确定
如果选择了10 kV干式变压器，则应根据高负载系数方案确定主变压器的容量。此时，当有2个主变压器时，负载系数为65，低电压使用单条母线拆分布线，当主变压器的数量为3时，负载系数必须选择为87，低电压使用单条总线4段接线方法。
（三）配电变压器故障处理方面的要点
在使用10kV配电变压器的过程中，必须着重进行故障分析和处理，以确保变压器运行的稳定性。以特定的10kV配电变压器故障为例，故障行为如下：供电站的值班负责人发现有些本地用户丢失了收集的数据，并事先确定这是一次跳闸故障。维修人员到达现场后，发现变压器箱是黑色的，因此被认为是有缺陷的变压器。经过初步调查和判断，并检查了铁心是否被卡住，确定故障的原因是变压器被雷击并造成内部短路，在更换变压器后，船舶已恢复正常运行。
结语：总之，选择10kV配电变压器时，需要参考安装环境、容量要求和实际功率要求等因素来确定要使用的配电变压器的类型。同时，有必要根据不同类型的配电变压器确定实际的运行参数，并确保10 kV配电变压器的连续可靠运行，正确安装并及时排除故障。配电变压器在电力系统的运行中起着重要作用，但是10kV配电变压器在运行过程中通常会出现变压器温度异常、变压器油色异常、变压器声音异常以及配电电压不稳定的情况。为此，电力系统根据具体故障采用相应的处理方法，改善了配电变压器的运行管理，采取了一定的预防措施，真正防止了10kV配电变压器的故障，有效地保证了配电变压器的正常运行。
参考文献：
[1] 马洪波, 孙文豪, 于晓淑. 10千伏配电变压器故障案例分析与处理[J]. 中国电力企业管理, 2017, 20(No.497):54-54.
[2] 黄伟宏. 10kV配电变压器故障分析与诊断技术研究[J]. 现代商贸工业, 2019, 040(010):173-174.
[3] 冯永健. 10kV配电变压器雷击故障原因分析及防雷改造措施[J]. 技术与市场, 2018, 25(12):123+125.
