生彦朋
青海送变电工程有限公司 青海西宁，810001
摘要：
特高压工程附件安装施工过程中，绝缘子自爆、磨损、施工损坏需要更换绝缘子。若采用传统施工方法将整串绝缘子降落后更换，施工工序繁琐、还存在巨大安全隐患。采用专用卡具配合后备保护绳的方法直接更换受损绝缘子，施工工序简单、施工方法安全，大大提高施工效率。为后期更换受损绝缘子提供了宝贵的施工经验。
关键词：更换 、整串绝缘子、 施工方法、卡具
1 概况及目的
酒泉-湖南±800kV特高压直流输电线路工程甘7标段，位于甘肃省陇南市，导线型号：采用JL1/G2A-1250-100型钢芯铝绞线。耐张塔一相线绝缘子数量4*74片，长度20.5m。更换56基，区段长度104.7km。停电更换时间15天，更换完成了56基共计224串耐张塔绝缘子，取得了良好的效果，。
2 更换前的准备及要求
1）按照绝缘子尺寸加工卡具，并计算绝缘子串受力情况。
2）将加工后的卡具进行拉断力试验，确保卡具受力满足绝缘子串受力。
3）施工方案审批完成，参加施工的全体人员进行技术、安全交底并签字；
4）按每基塔位需要的绝缘子数量，运到塔位底下，检查没有缺陷后连接好放在耐张串下方，以备吊装；
5）按照每基铁塔更换耐张串需求配置工器具数量，检查合格后运到塔位，并做好准备；
6）予参与工程施工的人员在上岗前应进行体检，确保进入现场的人员身体健康、情绪稳定；
7）项目部所有人员及施工所需人员自确定停电时间前3日内全部到达施工现场。
3 停送电工作
3.1 停电工作
工作负责人在接到已停电许可命令后，必须首先确认线路名称正确无误，然后安排人员进行验电；验电必须使用相应电压等级的合格的验电器或绝缘棒。验电时必须戴绝缘手套并逐相进行；验电必须设专人负责监护。
3.2挂接地线
1）验明线路无电后，工作人员首先在酒泉-湖南±800kV特高压直流输电线路工程工作区段前后一基铁塔挂工作接地线。
2）挂工作接地线时，应先接接地端，后接导线端；接地线连接应可靠，不得缠绕，拆除接地线时的顺序与此相反。
3.3拆除接地线
1）工作结束后，现场作业负责人必须对现场进行全面检查，待全部作业人员（包括工具、材料）撤离停电工作区后方可命令拆除铁塔上的接地线。
2）拆除接地线时，应先拆导线端，后拆接地端。接地线拆除后，严禁任何人上塔。
3.4恢复送电
在确认所有工作终结后，停送电联系人向停电工作许可人上报线路已具备带电条件，可以恢复送电的通知。
4 作业内容及步骤

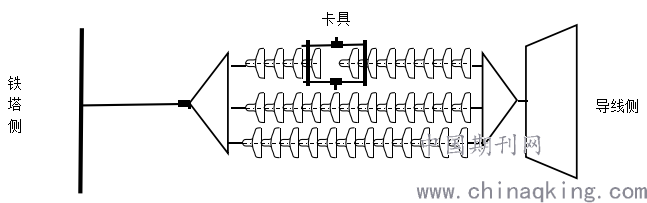

（1）更换耐张串中间绝缘子：直接用专用闭式卡具，通过收紧丝杠的方法将其更换。如下图所示。
.png)

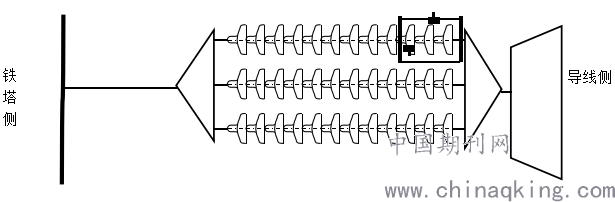

（2）更换耐张串导线侧端部绝缘子：专用闭式卡具和端部辅助卡具配合使用，先将闭式卡具前部卡在第三片绝缘子头部，辅助卡具安装在端部绝缘子碗头螺栓上，通过丝杠连接，通过收紧丝杠的方法将其更换。如下图所示。
.png)

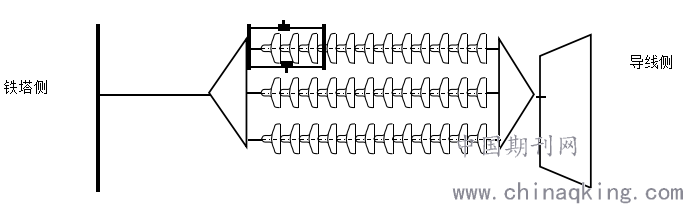

（3）更换耐张串铁塔侧端部绝缘子：专用闭式卡具和辅助卡具配合使用，先将闭式卡具后部卡在第三片绝缘子头部，辅助卡具安装在金具串前部直角挂板螺栓上，通过丝杠连接，通过收紧丝杠的方法将其更换。如下图所示。
.png)
（4）更换绝缘子时，选用Ф18绝缘绳作为后备保护绳。一端固定于横担处施工孔，另一端固定于导线端三角联板处施工孔。联接顺序为：16吨U型环-ΦФ18绝缘绳-16吨U型环
5.专用闭式卡具使用方法
（1）使用前，检查各连接螺栓是否可靠，更换中间绝缘子时把丝杆调节到卡4片瓷瓶位置，更换两端绝缘子时把丝杆调节到卡3片瓷瓶位置。
（2）打开前后卡具活盖，将瓷瓶托住，预紧活节螺栓，并将卡具整体旋转一下，看是否卡牢，特别是前卡爪子是否卡进瓷瓶钢帽槽内，检查完好，方可拧紧活节螺帽。
（3）摇动两丝杆手把，将两根丝杆同时收紧，直至瓷瓶松弛。在取销子之前，必须再次检查前后卡具是否卡牢。方可取出R型销子，销子取出后先转动靠近导线侧的瓷瓶，使其大口朝上，从而将瓷瓶脱出更换。
6 安全注意事项
1）更换前认真检查工器具，仓库要有工具出库检查试验记录并签字，防止不合格工器具流入作业现场。
2）安全监护人随时提醒作业人员不得在吊物下方停留或通过，防止物体打击。
3）高处作业所用的工具和材料放在工具袋内或用绳索绑牢，上下传递物件用绳索吊送,严禁抛掷。
4）运行线路附近施工时，必须挂设保安接地线将绝缘子串短接，防止感应电伤害。
5）卡具受力前确保后备绳受力。
7 工艺应急及结论
传统施工方法在绝缘子串降落及再次升空过程中，容易造成绝缘子串再次磨损，瓷瓶开口朝向转动不齐，导线卡具受力导线磨损等弊病，使用专用卡具施工方法针对性强，受力均衡，绝缘子不易磨损等好处。采用本施工技术进行酒泉-湖南±800kV特高压直流输电线路工程耐张塔破损绝缘子更换，5个施工班组共15天就完成了56基耐张绝缘子的更换工作。此施工工序简单、施工方法安全，大大提高施工效率，取得了较好的经济与社会效益。为后期更换受损绝缘子提供了宝贵的施工经验。
