循环牵引索道运输在输电线路工程中的应用研究

发表时间:2021/4/22   来源:《当代电力文化》2020年34期   作者:陈万兵
[导读] 输电线路工程建设主要是在高山大岭上,进行交通与运输相对较为困难。
        陈万兵
        青海送变电工程有限公司   青海西宁 810001
        摘 要:输电线路工程建设主要是在高山大岭上,进行交通与运输相对较为困难。需要和现场地貌、地形以及施工经验开展。本文主要探究输电线路工程施工中的索道运输问题,对输电线路内索道运输计划进一步优化,从而降低索道架设具备的难度,降低索道工程施工造价,保障材料运输所具安全性。
关键词:循环牵引;索道运输;输电线路;工程;应用

        笔者有多年的山区施工经验,总结出了循环牵引索道运输在输电线路工程中的应用,从而保障材料运输所具的安全性,满足绿色与环保需求,获得较优的经济效益与社会效益。
1、运输技术参数选取
        1.1、确定架空索道的位置,将拟定的各类架设地点实施沿线地形实地调查,依照实际状况与具体状况,对架空索道(图1 索道运输施工流程)实施进行选用,而后开展运输。依照架空索道的跨距比较小,中间无凸出物,还要求两端地势较为平坦。在对索道运输起点进行选择的时候,需要将和其他运输设备连接的工具考虑其中,其中索道终点需要尽可能地处在线路塔位的四周,以便于线路材料可以直接的运达到施工地点,降低索道的两端出现二次运输状况。
        1.2、索道运输技术参数选择索道形式:循环牵引索道。跨距控制在:200-250m。高差角控制在:高差角一般在30°以下,运载能力控制在:最大不得超出0.5t。运行速度控制在:最大速度不得超出1.2m/s。承载索控制在:20.0型号的钢丝绳,牵引索控制在:9.3型号的钢丝绳。牵引动力控制在:5t型号的卷扬机。
2、索道架设
        2.1、架空索道运输安装和调试步骤:机具运输阶段→清理通道阶段→埋设地锚阶段→支撑架安装阶段→承力索架设阶段→牵引系统安装阶段→提料斗安装阶段→系统调试阶段→原材料运输阶段。

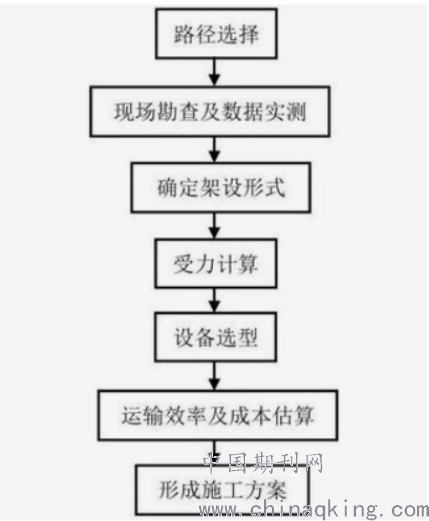

图1 索道运输施工流程
2.2、索道运输系统安装和调试步骤分为:
        2.2.1、清理通道阶段:把架空索道的走廊中会对索道安装亦或是运输环节中地上的障碍物可以被清理干净,将两侧的料场与支撑架设备安放于平整地面上。2.2.2、地锚埋设阶段:地锚设备的规格与埋设的具体位置需要与架空索道设备平面的布置需求符合,8t型号的地锚钢丝绳套为双套Φ21.5×3.5m,卸扣为10t级;8t型号的地锚的有效埋设深度满足1.8m,马道坡度不大于40°。
        2.2.3、支撑架安装阶段:运用梢径大约在20cm,根径大约在35cm,长度大约在300cm的杨树当成是人字形撑杆架,它的根部埋深大约控制在1米左右,从而避免支撑架出现倾斜状况【1】。
        2.2.4、承力索架设阶段:承力索主要运用张力牵放模式进行架设。具体策略为:首先,技术工作人员需要展放出φ9.3型号的牵引索设备。其次,技术工作人员需要把φ20.0型号的承力索设备运用盘在5t型号的卷扬机线轴之上φ9.3型号的牵引索设备进行连接。再次,技术工作人员需要将5t型号的卷扬机设备启动,将φ9.3型号的牵引钢丝绳设备一点点的抽回,将φ20.0型号的承力索设备慢慢松回。最后,若是承力索头设备(图 2 索道运输实景图)被牵到支撑架设备,技术工作人员需要运用承力滑车之后,而后再把它牵到地面的锚线地点,技术工作人员需要运用φ20.0型号的卡线器锚固承力索设备,将端头松出,再设定出8t的承力索锚固地锚设备进一步连接。
        2.2.5、牵引系统安装阶段:该系统主要组成为:5t型号的卷扬机设备、φ9.3型号的牵引钢绳索设备、8t型号的地锚设备组成。其中5t型号的卷扬机设备需要运用柴油机类别;5t型号的卷扬机设备运用8t型号的地锚进行锚固;卷扬机设备的安装地点需要具有较高的平整度,牵引索的具体方向会与钢绳卷轮设备垂直;卷扬机设备盘绳的具体长度不可以低于500m【2】。
        2.2.6、系统调试检查阶段:技术工作人员需要把5t型号的卷扬机设备引出φ9.3型号的牵引索设备,运用5t型号的转向滑车和悬挂于行走滑车之下配重类铁进行连接,将卷扬机设备进行回松,其中配重铁设备于重力作用之下,把φ9.3型号的牵引索端头引至下锚固点与提料斗或吊装动滑车组可靠连接,并开始进行系统调试。

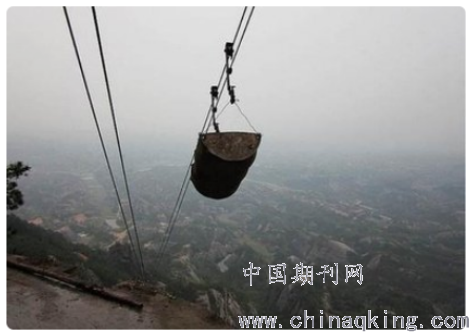

图 2 索道运输实景图
        2.2.7、系统调试重点检查阶段:该系统中每个连接可靠与否;空载的承力索弛度满足需求与否,两侧的地锚牢固与否;支撑架变形弯曲是否出现;卷扬机设备等各类电气设备可靠接地与否;卷扬机设备刹车有效与否等。
        2.2.8、索道试运转阶段:将已架设好类索道实施调试检查之后,需要对索道进行试运转,将轻物资运载,对各类部件状况及时检查,发现其中存在的问题,并及时进行处理,而后将运动需求最大荷载进行设计【3】。
3、索道运输安全技术措施
 索道运输工程关键安全性技术有:
        3.1、架空运输索道工程中的设计环节、安装环节、使用环节以及维护环节等,需要严格的依照《电力建设安全工作规程》与相关技术规定。在施工之前,需要将技术交底详细告知全部的施工技术人员,指挥技术工作人员需要在架空运输索道设备两侧的通视位置,与无线通信机械配合开展指挥工作。运输索道中的正下方上下左右分为需要控制在10m,划定为危险性区域。其中需要明确的设置出醒目性警告标志,还需要设置出专门人员进行监督与管理,规避人畜进入其中。
        3.2、牵引系统阶段:电气设备的安装阶段、调试阶段、维修阶段、拆除阶段需要让持证的电工负责。全部的电气设备、支撑架以及索道能够可靠性的接地。每个的用电设备需要配备出独立性电源箱。在运输的环节中,专人的负责检查转向滑车以及行走滑车等状态,将问题及时地发现与解决【4】。
        3.3、运输作业阶段:运输牵引速度以1-1.2m/S为宜。在运送器材的起步和即将到位阶段必须缓慢牵引。对架空索道所需的材料和工器具认真检查,确保试用合格品,杜绝以大代小。索道运行确保通讯畅通,每天开工前对使用过的索道进行安全检查。
4、输电线路工程管理策略
4.1、基础工程的管理
        输电线路内基础性工程关键功效为保障杆塔在运用的时候,不会存在倾倒变形亦或是下沉状况,从而可以确保输电线路能够安全与稳定的运转。混凝土基础和钢筋类混凝土基础作为电力输电线路内常见类基本模式。该基础所具备的抗拔能力比较小,平稳性较佳。在施工环节中,需要重视对质量进行控制。首先,需要依照工程施工的图纸开展设计,确保施工能够满足施工工艺与技术的需求。其次,更需重视对工程场地周围环境实施考察,检查其是否与设计报告符合,有无差异存在。若是访问量很小,就需要与设计部门沟通与交流,对单元进行针对设计与更改。其次,在岩石上开凿环节中,需要穿透钻肋以及将砂浆倒入的模式,对岩石结构的完整性针对性保护【5】。最后,对锚固构件位置与尺寸针对性检查,保障该部件精准性较佳。在对安装施工结束之后,更要按照工程施工现场混凝土需求进行保养工序与浇灌工序。
4.2、杆塔工程的管理
        塔式的工程具有较高的科学性与合理性,能够保障电力输电线路施工速度、经济性和供电所具备的可靠性影响相对较大。杆塔工程需要重点对施工条件开展选取塔和结构类型。对此,需要重点对塔交通、地形以及材料等各个层面实施检测和分析,将可信类塔型引入其中【6】。例如,丘陵以及平原等各类地形条件较为糟糕,可以运用预应力混凝土柱以及混凝土柱实施施工与运输。加之,山区的交通不够便捷,建设的难度较小,出口处通道所受到的限制比较小,可以将塔式工程结构引入其中。若是杆子需要深埋到地下,需要选取出塔身混合。国内一般运用110kv类输电线路塔搭设出塔体,其中塔体关键组成为水解成分和整体装配成分。
4.2、架线工程的管理
        架线工程主要包含较多的工序。对施工的管理需要严格按照施工设计开展准备工序,将负载的导丝加以连接,对工程末期进一步观察,将附件安装等各个环节进行严格的管理和执行。该种关联与压制和遭受忽略有所不同。布线环节主要是按照不同种类别交叉对象,对不用型布线进行选择。针对草除高空穿越的线路和35kv高空穿越的线路,需要选取出高空穿越模式【7】。
结束语:
        综上,伴随着国内电网施工进一步发展,现阶段架空输电线路工程中有许多部分路径隶属山区的地形,还有高山峻岭。地形大多数都是山势起伏比较大的,山中的植被较为茂盛,其中路线比较偏离主干的道路,导致材料运输有较大的难度,尤其是大件的塔材物资运输,需要重视循环牵引索道运输在输电线路工程的运用,保障输电线路工程建设质量与效果。
