雷萍
中国电建集团江西省水电工程局有限公司，江西 南昌 330096
【摘要】江西电力建设经过多年的发展，早期建设的开关站、变电站逐步迎来了改扩建、技改大修的阶段。在已运行的开关站、变电站内进行设备更新、场地扩容工程项目逐渐增多，给电力施工企业带来了新的挑战和机遇，做好主网基建项目的改扩建工程，对提升企业施工管理能力，增强企业施工能力，丰富企业业绩等具有积极的意义。本次课题以江西某市220kV开关站扩建工程中的交叉电缆沟的施工为例，对主网基建项目的一次电缆沟和二次电缆沟交叉的方式进行论述，得出一种在交叉电缆沟施工中，电缆运行安全可靠、施工经济合理、后序电缆敷设方便、满足业主要求的施工方式，为以后的类似施工提供可参考的实例。
【关键词】变电站施工；电缆沟交叉；电缆埋管；电缆沟排水
1 前言
电力系统电网正常运行与国家的发展、社会的稳定、人民的日常生活息息相关。安全、稳定、可靠、经济的电网也是一个国家核心硬实力的体现，电网的基础建设是其最基础，也是其中关键的一环，而变电站的建设又是电网基础建设的重要组成部分。一座变电站的施工建设涉及土建、电气、调试、验收等过程。随着国家的不断发展和人民生活水平的不断提高，对电力的需求越来越大。同时，我国电网建设经过几十年的发展，已由传统电站在向智能电站快速发展，一些早期建设的电站相继出现技改大修、扩建扩容期，对电力施工企业来说既是机遇也是挑战。在变电站工程的土建部分施工中，电缆沟的施工对后续的电缆敷设，变电站的正常运行起着举足轻重的作用。在电缆的的施工过程中，一次电缆沟和二次电缆沟的交叉部分的施工往往会成为施工过程中的症结所在，不同的施工方式对高压电力电缆的敷设有着重要的影响。
本文以江西某市220kV开关站1号主变扩建工程中的110kV区域的一次电缆沟和二次电缆沟的交叉施工方式进行论述，得出一种在交叉电缆沟施工中，即能保证后序电缆敷设方便，施工经济合理，又能满足业主要求、电缆运行安全可靠的施工方式，为以后的类似施工提供可参考的实例。
2 现场交叉电缆沟施工情况
某220kV开关站1号主变扩建工程在进行交叉电缆沟施工时，最初是采用一次电缆沟预埋波纹管的方式，在经过业主、监理、设计及施工方的现场踏勘之后，对此种方式提出质疑并要求进行整改。
3 交叉电缆沟施工方式的讨论
3.1 一次电缆沟预埋波纹管方式
一次电缆沟预埋波纹管二次电缆沟砌筑施工方式，就是在对一次电缆沟施工时，在离电缆沟交叉的位置一段距离就开始进行一次电缆沟的放坡施工，在有坡度的电缆沟内预埋管径和数量足够的波纹管并进行固定，然后在一次电缆沟的上方进行二次电缆沟的施工。
3.1.1 一次电缆沟预埋波纹管方式的优缺点
此种施工方式的优点是现有施工方法中绝大部分都是采用此种施工方式，施工方法成熟，可操作性强。缺点是波纹管预埋式有一定的弧度，而10kV及以上三芯电力电缆不但线径大柔软性差而且非常笨重，穿管时需采用牵引机等施工机械进行牵引，易对波纹管造成永久性的破坏，从而造成电力电缆穿管困难，甚至会造成返工的现象，造成施工人员疲劳，工艺差，进度慢等现象。
3.2 一次电缆沟混凝土浇筑方式
一次电缆沟混凝土浇筑二次电缆沟砌筑施工方式，就是在一次电缆沟施工时把预埋波纹管改成混凝土浇筑的方式，二次电缆沟从一次电缆沟上方通过。
3.2.1 一次电缆沟混凝土浇筑方式的优缺点
此种施工方式是对预埋波纹管施工方式的变换，取消预埋波纹管的工序，采用混凝土浇筑方式。此种施工方式的优点是不需采购波纹管，电力电缆敷设较易。
缺点是：
（1）需要木工和混凝土工的配合，工序较多，施工时间长；
（2）由于一次电缆沟呈下凹式浇筑，且深度与附近的雨水井相当，电缆沟内雨水将无法排出，甚至会出现雨水倒灌的现象，对电力电缆的维护将产生影响；
（3）由于需要立模板和浇筑混凝土，施工成本较高。
3.3 一次电缆沟采用涵管方式
一次电缆沟采用涵管方式，是对电缆线路工程施工方法的借鉴。此施工方法就是在一次电缆沟内埋设预制的电缆涵管，二次电缆沟从涵管上方经过。
3.3.1 一次电缆沟采用涵管的优缺点
此种施工方式的优点是施工完成后观感质量较高，缺点是施工成本较大。
3.4 二次电缆沟埋管方式
二次电缆沟埋管一次电缆沟砌筑方式，就是一次电缆沟不需要放坡，直接实现电缆沟的交叉。交叉部分的一次电缆沟与其它电缆沟同一高程，二次电缆沟在一次电缆沟的上方进行电缆管的埋设。
3.4.1 二次电缆沟埋管方式的优缺点
此种施工方式不仅有效解决了后续大直径的电力电缆敷设困难，而且还解决了电缆沟积水后无法外排的问题。同时，相比一次电缆沟预埋波纹管方式和混凝土砌筑方式，此种方式
具有施工工序简单、施工成低等优点。但是，此种施工方式存在电缆管埋设数量不够，造成后期二次电缆无法敷设的问题。
3.5 交叉电缆沟施工方式的选择
通过对交叉电缆沟的四种施工方式的讨论和比选，一致认为，在充分考虑后期扩建需预留的二次电缆数量后，预埋足够的电缆管后，采用二次电缆沟预埋管的施工方式最适合现场实际情况，二次电缆沟埋管方式是最佳的施工方式。
4 二次电缆沟埋管方式的施工方法
4.1 施工流程

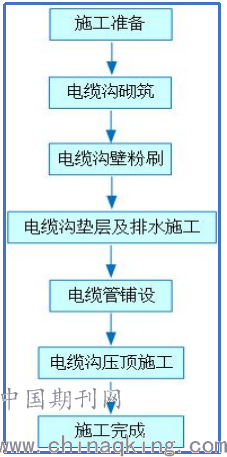

二次电缆沟埋管的施工流程如下：
.png)
图 二次电缆沟埋管的施工流程图
4.2 施工要点
经过施工方式的讨论和现场踏勘确认的二次电缆沟埋管施工的要点如下
（1）电缆沟顺直，无明显进水；沟底排水畅通，无积水。
（2） 沟道中心线位移偏差≤10mm。沟道顶面标高偏差为-3～0m。沟道截面尺寸偏差≤3mm。沟侧平整度偏差≤3mm。
（3）砌筑砂浆采用M15水泥砂浆，灰缝宽度为8~12mm砌体水平灰缝的砂浆饱满度不得小于80%。
（4）粉刷必须内外分层进行，严禁一遍完成。每层厚度宜控制在6~8mm，层间间隔时间≥24h。
（5）预制压顶坐浆10～20mm，拉线找平安装。缝宽15mm，M15防水砂浆嵌缝。
4.2 注意事项
（1）水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定。
（2）沟壁两侧应同时浇筑，防止沟壁模板发生偏移。对沟壁倒角处混凝土应二次振捣，防止倒角处出现气泡。
（3）伸缩缝与电缆沟垂直，应全断开、缝宽一致，上下贯通、缝中不得连浆、填缝要求饱满，填缝材料应符合设计要求，表面密封处理应美观。
（4）电缆沟回填土前，应进行伸缩缝嵌缝处理，并经检验合格。砖砌电缆沟回填土时，应采取防治沟壁变形的措施。
（5）电缆沟道施工作业区设置安全围栏，并悬挂安全警示标志，标志应清晰、齐全。
（6）预留的电缆管数量要考虑后期是否扩建，防止出现预留电缆管数量不足的问题。

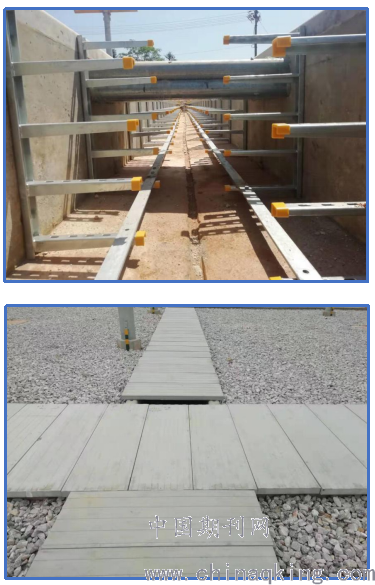

5 二次电缆沟埋管方式的实施效果
.png)
6 结束语
本文通过对多种交叉电缆沟施工方式的优缺点的讨论，最终得出二次电缆沟埋管施工方式是保证施工经济合理、后序电缆敷设方便、满足业主要求，且对以后电缆运行安全可靠的施工方式。在采用这种施工方式的施工时，做好施工程序和工艺的控制后，施工完成后对整个工程的形象和美观度也有很好的效果，也对以后的电缆沟交叉施工方式提供了很好的参考实用价值。
参考文献：
[1] 林志勇，王忠亮，《电力电缆沟常见安全问题的防范与管理》，技术电工：[J]
[2] 王小鹏，《电缆在排管中的排列方式对电缆载流量的影响分析》，企业技术开发：[J]
[3] 吴威，《变电站二次电缆敷设施工工艺研究》，科技创新导报：[J]
[4] 董登峰，《影响电缆敷设质量因素分析及对策》，建设科技：[J]
