戴胜萍、李琳、周斌
（长虹美菱股份有限公司 230601）
摘要：当前冰箱门封工艺控制复杂，技术含量高，其设计和质量直接关系着冰箱的隔热效果，是影响冰箱能效至关重要的因素之一。目前常用的冰箱门封材料采用的是PVC材质，本文通过对PVC材质门封条和TPE材质门封条进行对比研究，探索TPE材质的冰箱门封在冰箱上的推广应用。
关键词：TPE 门封条
Research on refrigerator door sealing technology based on TPE
Dai Shengping，Li Lin，Zhou Bin
（ChangHong MeiLing Co.，Ltd，230601）
Absrtact: At present, the process control of refrigerator door seal is complicated and the technical content is high. Its design and quality are directly related to the heat insulation effect of refrigerator, and it is one of the most important factors affecting the energy efficiency of refrigerator. At present, the commonly used refrigerator door seal material is PVC material. In this paper, through the comparative study of PVC material and TPE material door seal, to explore the popularization and application of TPE material refrigerator door seal on the refrigerator.
Key words: TPE Door gasket
0 引言
冰箱塑料部件主要包括门封、门胆、箱胆、各种储物件、装饰件等，是箱体和应用附件的主要组成部分。冰箱门封产品的上游行业为塑料、树脂、磁粉制造行业，下游行业为冰箱制造业，主要客户为各大冰箱生产企业。其中，冰箱门封工艺控制复杂，技术含量高，其设计和质量直接关系着冰箱的隔热效果，是影响冰箱能效至关重要的因素之一。
1门封材料背景研究
冰箱门封条是用在冰箱门体和箱体之间用来密封的一种冰箱配件。它由两部分组成，一部分是软质外套，另一部分是磁性胶条。
目前门封主要有PVC和TPE两种材料。PVC材料为极性非结晶性高聚物，其玻璃转变温度为87℃，故而导致其热稳定性能较差，不易于产品加工。目前门封条使用的PVC材料均是增加添加物赋予材料功能或者提高某些性能，通过经过改性混配满足产品需要。主要围绕通用塑料的高性能化、单组分材料向多组分材料复合材料转变、赋予材料功能化、优化性能与价格等方面的研究。改性方法主要是化学改性、填充改性、增强改性、共混改性以及纳米复合改性。
TPE材料产品具如下优点：传统交联硫化橡胶的高弹性、耐老化、耐油性以及普通塑料易加工、易生产的特点，同时是高品位的世界化标准性环保材料。目前热塑性弹性体TPE材料已成为取代传统橡胶的最新材料，其环保、无毒、手感舒适、外观精美，使产品更具创意。
当前PVC是冰箱门封条使用的主要材料，但是随着时间的变化，密封条中的增塑剂会逐渐迁移出来致使PVC逐渐变硬、密封效果降低。TPE触感柔软，耐候性强，加工性能优越，作为密封条得到了越来越多冰箱企业的认可。
2两种门封材料的分析研究
PVC和TPE的导热系数分别是0.2696和0.2238W/m·k， 材料阻热效果对比分别是０ .８和１，这表明TPE材料在节能方面优于PVC。
动态热机械分析（DMA）测量黏弹性材料的力学性能与时间、温度或频率的关系。样品受周期性（正弦）变化的机械应力的作用和控制，发生形变。用于进行这种测量的仪器称为动态热机械分析仪（又称动态力学分析仪）DMA。

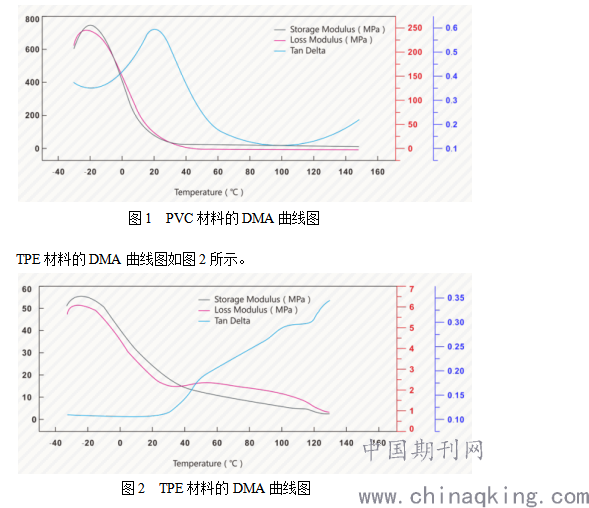

PVC材料的DMA曲线图如图1所示。
.png)
在通过分别对PVC和TPE进行DMA测试。对通过对图1和图2进行对比分析，可以得出TPE具有更好的高低温性能。
3两种门封材料的能耗验证
为了对两种门封材料进行相关的能耗验证，特进行如下实验。

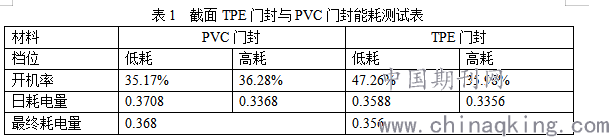

相同截面TPE门封与PVC门封能耗测试数据以下表1所示。
.png)
由上表1可以得到，相同截面TPE门封与PVC门封能耗测试优化率达到3%。

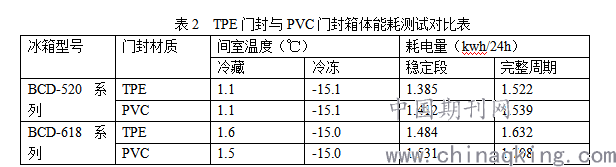

本文以BCD-520系列和BCD-618系列冰箱为载体，分别对两种门封进行能耗测试，测试数据如下表2所示。
.png)
由上表2可以得到，BCD-520系列能耗降低了1.9%；BCD-618系列能耗降低了3.1%，均有效证明了TPE门封与PVC门封对于大冰箱具有较为良好的能耗改善作用。
4总结
目前常用的冰箱门封材料采用的是PVC材质，本文通过对PVC材质门封条和TPE材质门封条进行对比研究，相同截面TPE门封与PVC门封能耗测试优化率达到3%。在整机测试方面，BCD-520系列能耗降低了1.9%；BCD-618系列能耗降低了3.1%，均有效证明了TPE门封与PVC门封对于大冰箱具有较为良好的能耗改善作用。测试数据有利于TPE材质的冰箱门封在冰箱上的推广应用。
参考文献
[1] 胡银花.两门风冷小冰箱外部凝露解决的方法[J].日用电器,2020(12):54-57.
[2] 韦刚,祝家付,刘殿,王文娟,芮群娜.浅析风冷冰箱防凝露系统优化设计[J].日用电器,2020(05):67-70.
作者简介：戴胜萍（1973-）女，本科，塑性成型工艺及设备专业，主要从事冰箱产品开发设计工作。 电子邮箱：dspcyf@126.com
