吴巍
上海工程技术大学 上海市普陀区 200061
0.引言
在2020年，随着一场席卷全球的新冠疫情爆发，人们普遍开始对个人出行卫生与居家消毒设施有了需求。根据统计，截至2月3日全国22个重点省份口罩产量已达到1480万只，比前一日环比增长3.1%。且各类消毒产品，卫生用品的产销量都因疫情原因大幅提高。但是，根据作者调查，市面上并没有一款用于家庭的简易智能消毒装置。为此本文设计了一种家用简易智能消毒装置。
1.家用智能消毒装置总设计
本智能消毒装置采用单片机语音控制和红外感应两种控制模式，针对的是居民外出回家后对身上的衣物进行简单的消毒处理，消毒方式为消毒酒精喷洒。
2.硬件设计
2.1 控制单元——语音控制模块
本装置才用集成STC11单片机，供电支持5v和3.3v，引出stc单片机几乎所有IO，语音控制模块采用LD3320语音识别模块。使用LD3320接线板将LD3320语音控制模块与STC11单片机相连，通过说出特定口令，控制继电器打开和关闭，从而控制水泵的开启和闭合。同时，启动口令可以根据用户的喜好以及实际需求改写，实现模块化与定制化。
2.2控制单元——红外感应手扫开关模块
红外手扫开关原理为当有手或者其它遮挡物在距离感应器一定距离左右遮挡时，会将发射端发射的红外光信号反射至接收端，接收端接到此信号，经反馈电路计算，智能控制开关。
.png)

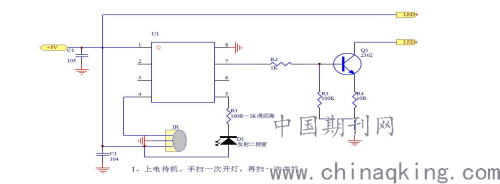

红外手扫感应原理图
2.3显示模块——缺水警报灯

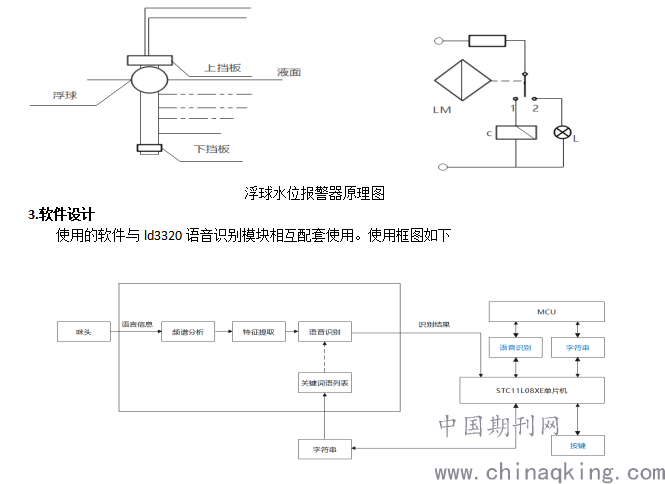

缺水警报灯采用浮球水位警报灯，目的是在容器水位较低时，通过灯光信号来告诉使用者消毒酒精即将使用完毕。工作原理为警报器上有一个浮球，可以用于探测水位，低水位警报器则是将浮子反置，当水位过低至警戒线时，将控制电路接通，从而使继电器接通报警灯。
.png)
4.结语
本本装置与普通的消毒酒精喷剂相比，使用起来方便智能，同时采用语音和红外感应手扫开关双重控制，该装置模块化程度高，可根据用户的需求，定制不同的控制语音。同时，装置结构简单，插头接上220v标准电压即可使用，安装方便，结构简单，具有很好的推广价值。
.png)

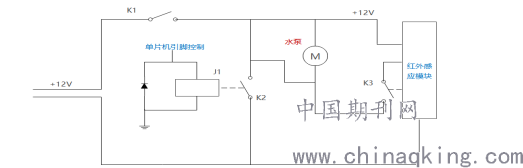

装置总电路简图
参考文献
[1]陈健豪,王祖吉,欧阳兆国,陈瑜,高远.家用智能装置系统的研究与设计[J].科学技术创新,2020(30):84-85.
[2]王蕊,董亮亮,孔国利.采用FPGA的动力锂电池内阻智能检测装置[J].电子器件,2021,44(01):225-230.
[3]李金航,王晶,张航,马汉聪,卢文龙.智能空气净化装置设计[J].中国科技信息,2021(Z1):86-88.
[4]农业机械智能化设计技术发展现状与展望[J]. 杜岳峰,傅生辉,毛恩荣,朱忠祥,李臻.农业机械学报.2019(09)
5]Khan Murad,Seo Junho,Kim Dongkyun. Towards Energy Efficient Home Automation: A Deep Learning Approach.[J]. Sensors (Basel, Switzerland),2020,20(24).
