何军 宋忆穷
新疆独山子石化 833699
摘要：本文通过赛通2000、2002D控制器在工厂的使用进行了简要的说明，对控制器的接线、参数设置及常见故障进行了分析，对工作的问题有一定的借鉴作用。
关键字：电容控制器 赛通
引言：
随着电子设备在电网中的广泛应用，造成电能的质量也不断下降，作为终端用户，使用低压电容进行无功补偿不仅是为了提高用电质量，还可以减轻电网污染，提高电网质量。我厂部分0.4kv配电室采用的是德国赛通电气公司生产的CR2000及CR2002D控制器，下面对其接线、参数设置及运行中的故障进行分析。
一、接线方式参数设置
赛通控制器的接线方式如图1所示。
.png)

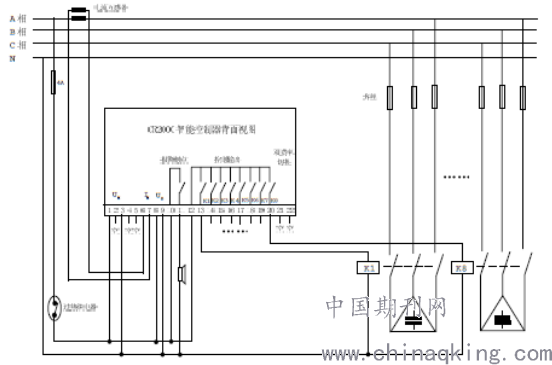

图一CR2000控制器接线图
电压接线：工作电源采用交流220V供电，取自A相电源，它不仅仅提供保护器的工作电源，还是作为一次电源进行变换给晶闸管提供9V的直流电源，同时还作为保护器的电压输入信号，接线端子为1、3。
电流接线：赛通控制器的电流一般取自进线柜的电流互感器二次端子，必须注意电流必须与A相同相位，否则会造成控制器内部相序判断紊乱，造成电容器不能正常投切，接线端子为6、7。
开关量输出：作为控制器的主要功能，控制器的总共有K1至K8八路输出，接线端子分别为13、14、15、16、17、18、19、20，它们与12号电源端子一起可以控制8路晶闸管输出。判断控制器是否工作正常，可在手动状态下测量端子电压是否正常。
报警输出：控制器提供一对报警输出接点10、11，在电容控制器出现报警情况下，进行输出，可以接报警信号灯或者蜂鸣器。
参数设置
因为低压电容不直接参与生产，经常是在每个配电室施工完毕后，通过厂家专业的技术人员进行调试，是最容易忽略的环节。所以我们维护人员必须熟悉其一些基本的参数设置，以便进行检查和维护。以CR2000为例，其参数设置有：
1、set cos phi（目标功率因素）
这主要是设置目标功率因素，即在自动状态下投用电容后应该达到的功率因素，我厂一般设置为0.93（滞后）
2、alarm cos phi（报警功率因素）
这主要是设置报警功率因素，如果投切所有电容器组，仍不能在设定的报警时间段内达到设定的报警功率因素值，则屏幕显示报警功率因素并闭合报警出口接点
3、ueff(kV)（当前电压及电压变比）
这里存在的误区就是有人认为其为显示电网电压，而忽略了其设置电压变比的功能，应在选定Ueff后按SET键对电压变比进行设置，针对低压回路我们一般设置为一
4、Ieff(A)（当前电流及电流变比）
与Ueff一样，Ieff(A)除了可以显示当前电网电流外还可以设置电流变比。在选定Ieff
后按SET键对电流变比进行设置，其值应参考进线上配备至电容柜互感器的变比。
.png)

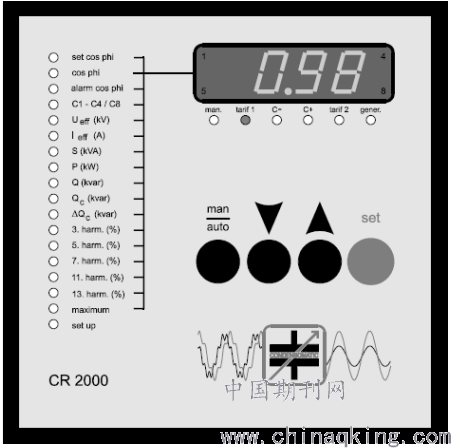

图2 CR2000控制面板显示图
二、常见故障
3.1 二火炬0.4kv低压II段电容不能投用
二火炬0.4kv II段电容采用CR2002D控制器，送电后显示电流监测失败，因CR2002D为液晶显示屏，同时按四个键5S以上重新投切，先选择电压接线方式，按L-N后确认，然后检测电流连线，在检测过程中，无法检测到电流，经检查发现电流和电压确实已经接线而且均采用A相信号，将电流互感器的两根接线进行倒换后电流检测正常。
3.2无法检测电流信号报警
电容控制器经常出现的报警信号如右图所示
.png)
，这是因为电容控制器只能监测到20mA以上的电流，一些小装置本身进线电流小，而且如果CT选型稍大，造成接入电容控制器的电流信号小于20mA时，电容控制器会因为无法检测电流而报警，例如如果进线电流为10A，如果进线CT为2500/5，此时二次电流刚好为20mA，就有可能因无法检测电流信号而报警。
结语：低压电容虽然不直接参与生产，但是对于电网的谐波治理、提高电网质量有重要意义，我们在实际生产中应该充分认识到这一点，在实际工作中认真对其进行维护和管理，确保其工作正常。
参考文献：CR2000控制器说明书
