赵建 王云龙 窦孝祥 郝涛 王培丹 张志锋 赵双峰
国网河南省电力公司郑州供电公司
摘要：目前，配网不停电作业地电位剪、接火需两人配合进行作业，杆上作业耗时较长，对体力要求高。本文通过对配网不停电地电位剪、接火作业的工具、设备、作业方法进行了研究，设计了J型线夹安装工具，该J型线夹安装工具解决了J型线夹无法通过绝缘操作杆安装的难题，降低了J型线夹的安装要求，与其他的作业方法相比能实现单人作业，减少了人力成本，并节省1/2的作业时间，是一种具有较高创新性的J型线夹安装工具，具有广阔的应用前景。
关键字：带电作业，J型线夹，地电位，安全可靠
一、研究背景
随着经济建设的不断发展，社会各界对电力的需求量越来越大，而在实际工作中，各种电网建设改造、业扩报装、消缺工作常常造成检修停电，最终造成电网供电可靠性下降。
带电作业是供电部门提高供电可靠性的一种重要方式，它能使业扩接火、消缺等工作在不停电情况下进行，大大提高了供电可靠性。就供电公司而言，带电剪、接火作为减少停电时间、促进公司经济社会效益“双赢”的重要举措，开展力度逐渐加大。大部分带电剪、接火作业因需绝缘斗臂车配合完成，常因现场空间受限、斗臂车难以进场而改用停电方式进行，严重影响供电可靠性的提高。经调研，国内在绝缘斗臂车不能到达的特殊地区开展带电剪、接火作业，主要是利用脚扣、绝缘平台、绝缘脚手架等方法开展。
但是目前的地电位剪、接火作业需两人同时进行作业，杆上作业耗时较长，对体力要求高。因此，本文通过对地电位作业工具、设备、作业方法的研究，设计了新型J型线夹专用安装工具，能实现单人操作，减少人力成本，节省时间成本。改新型工器具操作简易，安装方便，省时省力，与当前的作业方法相比能节省1/2的作业时间和人力成本，大大提高了地电位接火的工作效率，扩展了带电作业的应用领域。
.png)

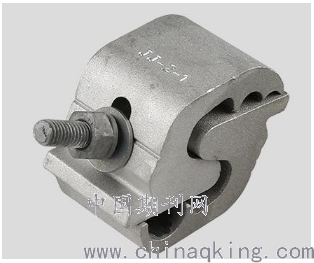

图1 J型线夹
二、工具研制
本文提出了一种针对J型线夹的通用型安装工具，可以适配各种型号的J型线夹。该工具采用内外双杆同轴设计，实现了单人操作接火；本工具采用了传统的射枪杆锁死机构，同时增加了解锁绳，可以在绝缘杆同一杆头实现闭锁、解锁，减少了闭锁、解锁的操作步骤，提高了工具的作业效率。线夹卡槽上沿采用螺栓调控，使工具上沿的伸出距离可依据线夹的型号进行调节，增加了工具的通用性。
本发明工具由以下模块组成：1为工具型号调节螺栓，2为线夹卡槽上沿，3为J型线夹，4为主导线，5为待接引线，6为引线固定杆，7为紧固套筒，8为限位架，9为弹簧，10为绝缘内杆，11为解锁绳，12为绝缘外杆，13为锁死机构，14为限位环，15为电动扳手接口。
.png)

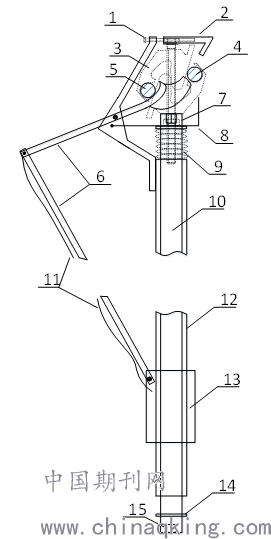

图2 J型线夹安装工具设计图
各模块的功能:
1)工具型号调节螺栓:调节1和2的距离，从而适配不同型号的J型线夹，增加了工具的通用性；
2)线夹卡槽上沿：可下压3线夹，从而固定线夹及线夹的内穿螺栓；
3)J型线夹：连接4主导线和5待接引线，实现主导线和引线的连接，实现接火；
4)主导线；
5)待接引线；
6)引线固定杆：通过下按6，可实现固定5待接引线的作用；
7)紧固套筒：通过旋转10绝缘内杆带动7紧固套筒，从而拧紧3线夹的内穿螺栓；
8)限位架：限位架主要可以避免3线夹的两瓣卡槽错位。
9)弹簧：弹簧卡在7紧固套筒和12绝缘外杆中间，弹簧可以实现7紧固套筒始终上顶，套着3线夹的内穿螺栓；
10)绝缘内杆：通过旋转带动7紧固套筒，拧紧线夹的内穿螺栓；
11)解锁绳：造作人员在卡紧线夹和引线时，为了便于调试，可在绝缘杆上端实现闭锁卡紧线夹和待接引线，也可以在绝缘杆上端实现解锁，松开线夹和待接引线。具体操作如下：闭锁时，下按6引线固定杆，通过绝缘杆带动13锁死机构锁死，实现线夹和待接引线的固定；解锁时，通过上拉11绝缘绳，触动13锁死机构的解锁装置，释放线夹和待接引线。
12)绝缘外杆：支撑整个工具
13)锁死机构：锁死机构为常见射枪杆所采用的锁死机构。
14)限位环：限制绝缘内外杆的相对活动区域，防止内外杆分离；
15)电动扳手接口：可以通过电动扳手旋转绝缘内杆，拧紧线夹。
三、操作方法
接火（安装线夹）过程：操作人员手持工具上端，调节1工具型号调节螺栓，使工器具适配当前线夹，通过下压8限位架，上提11解锁器和6引线固定杆，预留出安放线夹的空间，随后将3线夹和待接引线5卡入线夹卡槽内，然后下压6引线固定杆，使6引线固定杆上部卡紧5待接引线，此过程可通过操作6引线固定杆和11解锁器反复调试。将3线夹和5待接引线卡紧后，上举绝缘工具，手持工具下端合适位置，将4导线卡入3线夹的沟槽内，上顶绝缘内杆，旋转绝缘内杆，拧紧3线夹内穿螺栓，从而拧紧线夹。然后，操作13解锁，释放3线夹和5待接引线，下拉绝缘内杆，流出预留空间，使3线夹和工具分离。
接火（拆卸线夹）过程与安装过程相反。
六、结论
综上所述，本文所设计的J型线夹安装工具可以实现单人操作，人力成本、作业时间缩短了1/2，大大地提高了作业效率，新工具易于操作，可靠性高，属于可大量生产推广的设备。
应用前景分析：该工具避免了因为绝缘斗臂车无法到位而必须停电接火的问题，大大提髙了供电可靠性。同时也缩短了作业时间，减轻了一线带电作业人员的工作负担，提高了供电可靠性，因此可以预见其经济效益可观，社会价值效益明显。
参考文献
[1] 胡毅. 带电作业工具及安全工具试验方法[M]. 中国电力出版社, 2003.
[2] 王星超, 沈晓龙. 带电作业工器具研制及带电作业实用化研究[J]. 湖北电力, 2011, 35(006):71-73.
[3] 王劲, 王志军. 10千伏配网不停电作业创新与实践[C]// 财务资产与物资管理实践——全国电力行业企业管理创新论文大赛获奖论文. 0.
[4] 王榆. 配电自动化对配网不停电作业安全的影响[J]. 环球市场信息导报, 2018(43):133-133.
