韩菁菁
广西电网有限责任公司南宁供电局，广西 南宁 530000
摘要：低压配网作业是触电风险较高的现场作业任务，0.4kV配网低压开关柜存在柜内空间狭小、低压设备种类繁多并且数量巨大的特点。工作人员在处理低压设备故障时，通常需要打开低压开关柜柜门，才能对柜内设备进行巡视，进而通过判断设备是否带电来锁定故障点。本文介绍了一种新型0.4kV配网低压开关柜设备带电示警器，可高效检测出低压开关柜的设备是否带电，进而缩短了故障的处理时间，降低运检人员的触电风险。
关键词：低压开关柜；故障点；误触率；带电示警器
1 研制背景
0.4kV配网低压开关柜作为配网“神经末梢”直接影响到客户的电力获得感，在低压配电网中起着不可或缺的作用。从设备运检检修的角度来说，0.4kV配网低压开关柜存在数量巨大且故障率高的现况，极大地增加了运检人员处理故障工作量；且开关柜内具有数量庞大的低压设备，当柜内发生故障时，需要运检人员需要依靠传统仪器带电笔、钳形表等对柜内的低压设备逐一进行排查，直至找出故障设备。该方式极大增加了故障修复进度和故障处理时长。此外，由于0.4kV配网低压开关柜的柜内空间相对狭小，数量巨大的低压设备放置在狭小的空间之内，不利于运检人员利用带电笔、钳形表等传统仪器对柜内设备逐个一一进行排查，易导致运检人员低压带电设备误触率攀升，造成人身事故，亦会使正常运行设备发生故障。针对这个亟待解决的问题，研制了一种新型0.4kV配网低压开关柜设备带电示警器。
2 新型0.4kV配网低压开关柜设备带电示警器介绍
2.1整体结构
如下所示图1为新型 0.4kV配网低压开关柜设备带电示警器的闭合状态图。
.png)

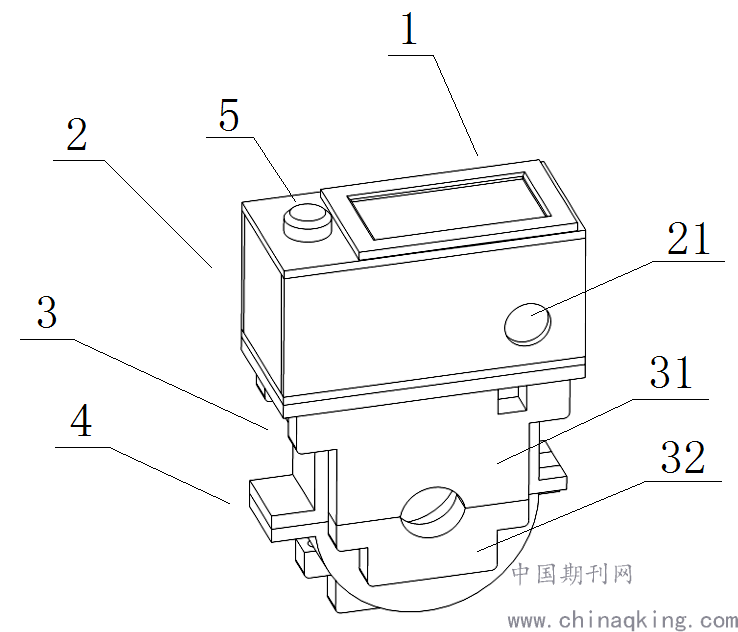

图1 新型0.4kV配网低压开关柜设备带电示警器闭合状态图
附图说明：图中1所示为LCD数字电流电压显示表，该电表型号为：电流0-150A 电压0-600V；图中2所示为0.4kV配网低压开关柜设备带电示警器的外壳、编号3所示为设备内用于固定电流互感器的装置、编号4所示为开合式电流互感器，该互感器型号为150/5 、穿孔38mm；图中5所示为0.4kV配网低压开关柜设备带电示警器的LED警示灯、图中21所示为电压测量部分的引出线通孔、31所示为用于固定线缆机械结构的固定部分件、32所示为固定线缆机械结构部分的活动件、33所示为固定线缆机械结构的固定部件的凹槽、34所示为固定线缆机械结构的固定部件的通孔。
2.2 工作原理
0.4kV配网低压开关柜设备带电示警器直接安装在低压配电柜内母排或者电缆上，当柜内低压设备的进线电缆带电，0.4kV配网低压开关柜带电示警器中的电流互感器和电压互感器则可通过测量母线的电流和电压，并通过分段显示开关柜内的内部电压和电流值。当互感器显示的电流和电压值高于设定值时，0.4kV配网低压开关柜带电示警器的指示灯亮起，表明该低压设备或该段母线处于带电状态；当互感器显示的电流电压值高低于设定值时，0.4kV配网低压开关柜带电示警器的指示灯不亮，则表明该低压设备或该段母线不带电。
该带电示警器中，电流互感器通过测量其所装设的设备或分段母线上的电流，采集设备或分段母线的电流数据；带电示警器中的电压互感器则通过测量电压互感器所装设的低压设备或分段母线上的电压，通过采集设备或分段母线的电流；通过逻辑判断单元处理所测量数据，最终通过指示灯是否亮起来显示设备或分段母线是否带电。
带电示警器中的固定装置通过其固定部分的特定机械机构可牢固固定待测设备或分段母线与电流互感器及电压互感器，以保障电压、电流互感器测量的有效性准确性。在固定装置中设有一个弧形凹槽，其功能主要是让电流互感器和电压互感器牢靠固定在被测设备和分段母线上，以避免电流互感器和电压互感器接触到被测低压设备或分段母线连接处发生故障。
带电示警器中的测量和显示装置、电压互感器、电流互感器及警示装置均连接在带电示警器的外壳之上，并在外壳上设置了能让接线穿入的接线孔，以保持装置良好的机械性能。该带电示警器中的测量设备可以是单纯的电流互感器或电压互感器，也可以同时设置电压互感器和电流互感器，以便有效的同时测量被测设备或分段母线的电流值及电压值。此外，示警装置设置有蜂鸣器和指示灯，可以让运检人员通过简单的观察判断设备的带电情况。
3 新型0.4kV配网低压开关柜设备带电示警器的功能特点
该带电示警器主要由三个方面的功能特点，具体如下：
（1）0.4kV配网低压开关柜带电示警器直接安装在低压配电柜内母排或者电缆上面来检查柜内设备的带电情况，当低压设备的进行电缆带电时，互感器显示的电压电流值高于设定值时，通过逻辑判断单元的处理，最终通过示警装置的指示灯亮起与否，以确认并指示该低压设备或母线是否带电。
（2）0.4kV配网低压开关柜设备带电示警器中的固定装置通过其固定部分的特定机械机构可以有效的夹紧待测设备或分段母线与电流互感器及电压互感器，确保电压、电流互感器测量的有效性、准确性。
（3）0.4kV配网低压开关柜设备带电示警器中的测量和显示装、电流互感器、电压互感器和提示示警装置连接在装置的外壳之上，并在外壳上面设置有适合接线穿入的接线孔，以保持装置良好的机械性能。
4 新型0.4kV配网低压开关柜设备带电示警器的创新点及效果
与现行技术相比较，0.4kV配网低压开关柜设备带电示警器的主要由五个方面的创新点及效果是：
（1）0.4kV配网低压开关柜设备带电示警器中的固定装置通过其固定部分的特定机械机构可以有效的夹紧待测设备或分段母线与电流互感器及电压互感器，有效的防止电流、电压互感装置与线缆脱落而导致检测结果出现偏差。
（2）0.4kV配网低压开关柜设备带电示警器中的测量和显示装、电流互感器、电压互感器和提示示警装置连接在装置的外壳之上，并在外壳上面设置有适合接线穿入的接线孔，以保持装置良好的机械性能。
（3）0.4kV配网低压开关柜设备带电示警器中的测量设备可以是单纯的电流互感器或单纯的电压互感器，也同时设置电流互感器和电压互感器，可以有效的测量被测设备或分段母线的电流和电压值。
（4）0.4kV配网低压开关柜设备带电示警器中的示警装置设置有指示灯和蜂鸣器，可以让运检人员通过简单的观察判断设备的带电情况。
（5）0.4kV配网低压开关柜设备带电示警器中的测量设备可以是单纯的电流互感器或单纯的电压互感器，也同时设置电流互感器和电压互感器，可以有效的测量被测设备或分段母线的电流和电压值。
5 总结
本文介绍了一种新型0.4kV配网低压开关柜设备带电示警器，该装置通过电压互感器和电流互感器的可以准确的测量被测设备或分段母线的电流、电压值，进而通过逻辑判断单位结合互感器测量的数值与设定值，判断被测设备或分段母线是否带电，最终通过示警装置让运检人员根据简单的查看即可判断设备是否带电。通过使用该低压带电示警器，可以缩短低压故障修复时间，降低运检人员的触电风险。
参考文献：
[1] 颜梓良. 0.4kV低压配网线路漏电检测仪器的研制[J].数字化用户，2019, 25(26):237-238
[2] 曲杰. 低压无功补偿柜内电气元件发热问题的处理[J].电世界，2014，55(6):30-30
[3] 苏海林，龙翩翩.基于负荷预测的0.4 kV配网低电压风险评估方法[J].电力信息与通信技术，2020(3):53-58
