陆春阳
东北电力设计院有限公司 吉林 长春 130021
摘要:在以往的特高压直流输电线路中，地线融冰的自动接线装置都是安装在轻、中冰区的耐张塔横担上，完成侧合式自动接线。但是这种常规的侧合式自动接线装置无法安装在重冰区耐张塔横担上。而特高压直流输电线路距离长，多变的气象条件和复杂的地理环境导致输电线路覆冰严重，冰区划分复杂，若地线融冰的自动接线装置只能安装在轻、中冰区，这种局限性将直接导致直流融冰系统分段不合理，需要融冰电源提供过大的容量，导致技术方案非常复杂，综合造价大幅提高。本文提供一种地线融冰自动接线装置，可适用于特高压直流输电线路的重冰区耐张塔上，使得线路的融冰分段可以更加合理，经济可靠。
关键词:特高压线路；重冰区；地线融冰
Automatic wiring device for ground wire deicing
in heavy ice area of UHV transmission line
Lu Chunyang
(Northeast Electric Power Design Institute Co., Ltd., Changchun 130021, Jilin)
[Abstract] In the past UHVDC transmission lines, the automatic wiring device of ground wire deicing is installed on the cross arm of tension tower in light and medium ice area to complete the side closing automatic wiring. However, the conventional side closing automatic wiring device can not be installed on the cross arm of the tension tower in heavy ice area. The long distance of UHVDC transmission line, changeable meteorological conditions and complex geographical environment lead to serious icing of transmission line and complex division of ice area. If the automatic wiring device for ground wire deicing can only be installed in light and medium ice area, this limitation will directly lead to unreasonable segmentation of DC deicing system, which requires the deicing power supply to provide excessive capacity, resulting in very complex technical scheme，The comprehensive cost has been greatly increased. This paper provides a ground wire deicing automatic wiring device, which can be applied to the tension tower of UHVDC transmission line in heavy ice area, so that the deicing section of the line can be more reasonable, economical and reliable.
[Key words]UHV transmission line，in heavy ice area，ground wire deicing
引言
在以往的特高压工程中，地线融冰的自动接线装置都是安装在轻、中冰区的耐张塔横担上，利用轻、中冰区耐张塔V型跳串的夹角较大的特点，导电杆头部从铁塔横担根部传动至跳线金具串上，完成侧合式自动接线。但是这种常规的侧合式自动接线装置无法安装在重冰区耐张塔横担上，因为重冰区的耐张塔V型跳串的夹角较小，若导电杆长度与铁塔的横担长度匹配，将导致导电杆头部无法进入跳线串上的跳线取电器，若导电杆长度与跳线串的长度匹配，将导致导电杆头部无法回收到位于横担根部的保护罩内，所以无法完成侧合式自动接线。
特高压直流输电线路距离长，多变的气象条件和复杂的地理环境导致输电线路覆冰严重，冰区划分复杂，若地线融冰的自动接线装置只能安装在轻、中冰区，这种局限性将直接导致直流融冰系统分段不合理，需要融冰电源提供过大的容量，导致技术方案非常复杂，综合造价大幅提高。
一 思路
为满足导电杆的长度需要，可以调整的思路有三个，一是改变传动机构，改变后仍在铁塔横担上，位置偏离跳线金具串正上方，使得导电杆头部既可以进入位于横担根部的保护罩内，又可以进入跳线金具串上的跳线取电器内；二是改变传动机构，改变后仍在跳线金具串的正上方，位于铁塔横担下方，导电杆长度缩短，使得导电杆头部既可以进入位于塔身的保护罩内，又可以进入跳线串上的跳线取电器内；三是改变传动机构，改变后位于塔身上，高度与跳线金具串一致，导电杆长度与跳串匹配，使得导电杆头部既可以进入位于塔身的保护罩内，又可以进入跳线金具串上的跳线取电器内。
二 方案
调整思路均有其优缺点，下面以第三个思路为例，具体介绍。地线融冰自动接线装置的布置图如下所示：
.png)

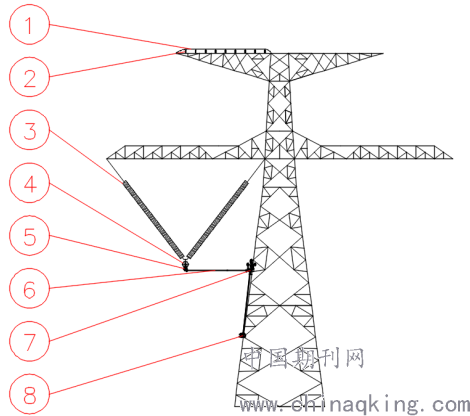

图一 地线融冰自动接线装置布置示意图
Figure 1 Automatic wiring device for ground wire deicing layout diagram
图中①代表电线；②代表柱式绝缘子；③代表跳线金具串；④代表跳线金具串的钢管；⑤代表跳线取电器；⑥代表导电杆；⑦代表传动机构；⑧代表保护罩。
电线通过支柱绝缘子固定在铁塔上，电线一端与地线耐张线夹连接，一端与导电杆的减速器保护罩的软铜线连接，安装位置需要避开铁塔脚钉。跳线金具串为常规的线路金具硬跳串，跳线取电器的线夹从跳线金具串的钢管中部的分裂导线中间穿过，然后转到竖直平面上，线夹跨在钢管上，选择合适位置后开始安装跳线取电器的盖板，盖板不拧紧，以便后面调整线夹位置，使导电杆的触头可从跳线取电器的导向板中心位置进入。传动机构通过夹具及连塔角钢固定在铁塔塔身的主斜材上；导电杆根部固定在传动机构底部法兰盘上，且头部可以正常进入跳线取电器和保护罩；保护罩通过夹具及连塔角钢固定在铁塔塔身的主斜材上。
三 工作原理
1 非融冰工作状态
导电杆处于近似垂直状态，根部固定在传动机构底部法兰盘上，身部近似贴在塔身主斜材上，头部位于保护罩内，闭锁环应顶起信号杆并可以让保护销穿过，触头应位于箱体内部。
2 进入融冰状态
导电杆以传动机构为轴开始旋转，头部离开保护罩，远离塔身，向跳线金具串接近，直至进入跳线取电器，此时触头应在跳线取电器的触片正中。
3 融冰工作状态
融冰电源的电流经由导线、跳线、跳线取电器、导电杆、电线、地线、融冰接地刀闸，与另一回路串联后，回到融冰电源。
四 结论
与以往特高压工程相比，本装置具有以下优点：本装置可适用于特高压直流输电线路的重冰区耐张塔上，使得融冰分段可以更加合理。本装置更靠近铁塔的下部，对铁塔的荷载影响更小，满足电气间隙，安全美观。
