彭炜文 郑振峰 王逸鹏
国网泉州供电公司，福建 泉州 362000
摘要：高压开关回路电阻是决定其安全稳定运行的基本因素之一，设备出厂、交接、例行试验等环节中需严格进行的试验。针对某35kV变电站35kV开关回路电阻偏大的故障，试验人员进行了详细分析，找到数据偏大原因并进行更换处理，故障得到成功排除。
关键词：断路器；回路电阻；电阻偏大；触头未接触到位
（一）事件情况
2020年4月23日，试验人员在对某35kV变电站35kV 31B开关回路电阻复测中发现，随着开关动作，B相回路电阻在（300~100微欧）之间波动。开关特性试验中，发现B相合闸同期性时差、合闸弹跳时间，合闸弹跳次数，分闸同期性时差，均超出厂家标准范围。
（二）设备信息
生产厂家：平高集团有限公司
型号：ZW7-40.5
出厂日期:2006年9月
投运日期:2006年11月15日
（三）现场检查及处理情况

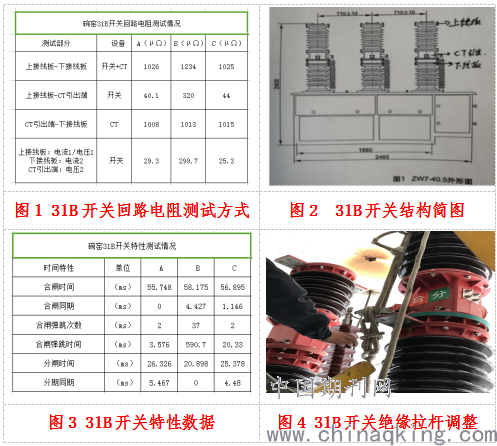

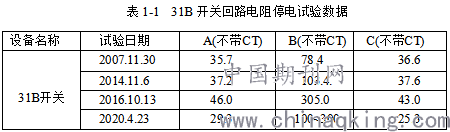

2020年4月23日对31B开关进行多部位进行测试，其测试方式如下图1，图2所示，历年停电数据如下表1-1。
.png)
综合历年数据，31B开关A、C两相数据无异常，B相回路电阻数值逐渐增大，且2020.4.23所测的数值，与初值相比，初值差远大于30%。随后对31B开关进行特性试验，试验数据如下图3所示。
开关特性试验中，发现B相合闸同期性时差最大为4.427ms，分闸同期性时差最大值5.467ms，标准值为≤2ms，B相弹跳时间590.7ms，标准值为≤3ms，B相合闸弹跳次数为37。特性数据与厂家标准相比有明显异常。
处理方案对B相的分合闸拉杆进行调整，使上下触头接触到位，以改善回路电阻数据与开关特性数据。
分闸状态下，用绳子将拐臂转动部分绑在上端口进行固定，然后把绝缘拉杆上的连接头转头往下悬（本次悬三圈），使合闸接触更到位，如下图4所示。调整完，再次进行试验，B相回路电阻从（300~100）微欧左右间波动降到（36-50）微欧之间波动，B相分闸同期性时差为3.87ms左右，B相合闸弹跳时间为98.95ms多，比调整前有明显的改善，并进行断口跟整体的耐压试验，绝缘试验，开关绝缘合格。考虑到设备本身的老化，开关平常运行中通过的电流大小，以及设备的使用寿命，并经咨询厂家，开关暂可投运，后续逐步进行更换。
.png)
（四）原因分析
未处理前回路电阻异常偏大，且B相合（分）闸同期性时差，弹跳时间及次数，均大于厂家标准。对B相的分合闸拉杆进行调整后，使上下触头接触到位，处理后试验数据有明显改善，异常原因为B相内部触头未接触到位，导致动静触头接触不良，且内部可能有损坏的迹象。
（五）整改或反事故措施
根据Q/GDW1168—2013《输变电设备状态检修试验规程》第5.11.1.1条款主回路电阻测量，初值差应≤30%。当例检过程中发现回路电阻初值差超过30%时，应该及时分析检查偏大的原因，并进行相应的处理，避免造成缺陷进一步扩大，确保设备稳定运行。
根据Q/GDW1168—2013《输变电设备状态检修试验规程》第5.11.2.1条款对核心部件或主体进行解体性检修之后，或必要时，进行耐压试验。包括相对地（合闸状态）、断口间（分闸状态）和相邻相间三种方式。试验电压为出厂试验值的80%，耐压时间为60s。调整断路器绝缘拉杆，改变断路器合闸、分闸原本状态，当进行耐压试验，以确保断路器运行过程中合闸状态、分闸状态下绝缘情况均能满足要求。
