李林
中核检修有限公司海盐分公司 浙江省嘉兴市314300
摘要：近年来，科学技术发展迅速，机械工程发展加快。在电厂的维修过程中，不协调或管理不善会导致能量不正确地转移到维修区域和维修设备，对维修人员或维修设备的安全构成威胁。
关键词：阀门机械；闭锁一体化设计；应用
引言
一般来说，不同类型和性能的机械阀门在驱动方式、连接方式和使用效率方面存在显著差异，在应用方面存在各自的优缺点。在选择应用程序时，技术人员往往需要根据实际需要作出合理的选择。
1概述
近年来，随着电力、石油、化工、环境等行业机械元件的广泛应用，阀门逐渐向大型工作、自动化、高性能、高参数化等方向发展。由于阀门的工作条件越来越复杂，阀门的密封性被认为是技术性能的一个重要指标。有各种各样的阀门和不同的结构，为了在不发生泄漏的情况下切断介质的流动，阀门必须能够在各种复杂的操作条件下保证长时间的高质量密封。有很多原因导致阀门的密封性是行不通的,如阀体与阀盖间的配合紧密程度不足,阀门的设计和施工不当,阀门的密封表面的缺陷,缺乏固定的紧固件,高温密闭包装等故障。所有这些阀门问题都可能导致密封效果;随着工业技术的发展，阀门对密闭性能的要求越来越高;密封不仅需要高耐磨性、耐腐蚀的阀门，而且需要在复杂的阀门条件下，在高温和低温下长时间保持密封。本文从阀门的密封性、材料性能、阀门设计和密封性评价三个方面的研究现状分析等方面总结了性能要求。
2系统构成

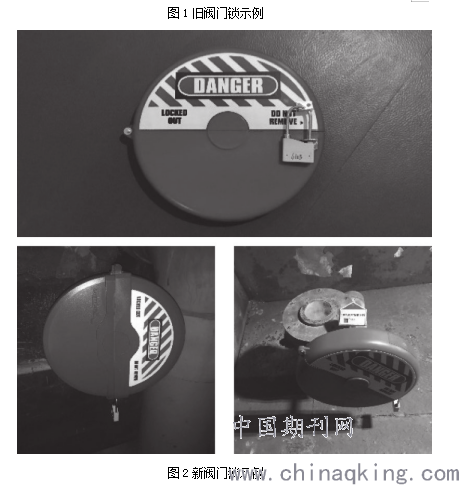

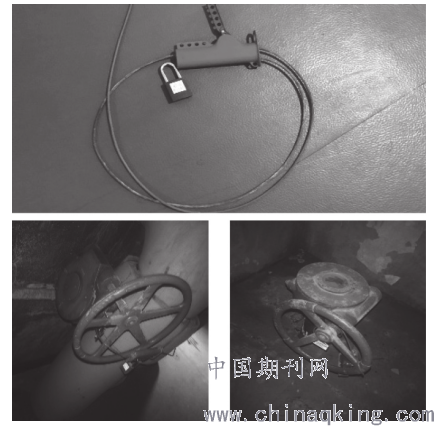

防护装置的阀门和误差等装置的机械设备,由后台防误主机、机械维修管理、授权钥匙、计算机钥匙构成防护功能,水电站的阀门机械误差。为每个任务颁发隔离票，维护隔离管理器向维护人员颁发授权密钥。相关的维修设备应锁定在故障报警服务器上，并由维修人员在故障报警服务器上解锁相关设备之前进行积压。(1)维护隔离管理系统主要由维护隔离管理器和授权密钥组成。维护隔离经理应根据隔离票分配授权密钥。授权密钥应使用用于删除隔离锁的权限的命令。许可证密钥的许可证由系统根据任务分配，由工作许可证和工作负责人分别持有。(2)通信适配器和计算机密钥是隔离锁系统的核心。隔离锁可以通过无线编码的获取来识别，相应的隔离锁可以仅在隔离的基础上解锁。隔离票在任务模式下传输到隔离锁定密钥。根据显示的信息，获得了隔离锁，并在现场进行了隔离测量。(3)如图1、图2所示，将现场旧版阀门锁具改为新锁。(4)后台中央计算机操作接口，通过现场计算机密钥解锁必要的阀门，发出维护命令。一旦颁发了“授权工作”票据，就会颁发“隔离工作”票据来隔离相关阀门，并颁发相应的授权密钥。
.png)
.png)
3阀门机械闭锁一体化设计与应用
3.1机械闭锁一体化效果
阀门机械闭锁一体化装置用于锁紧关闭和开启位置之间的阀门。例如，当对关闭阀下游的部件进行修理或修理时，阀门闭锁装置应将关闭阀锁定在完全关闭的位置，并通过设计限制控制手柄的物理运动。设计良好的锁紧机构不会破坏阀门的初始结构，而是与阀门本身相结合，消除了原锁紧方式产生的噪声。采用新的闭锁装置，可以用原有挂锁进行锁定，从而降低材料成本,提高劳动生产率,降低人工成本,更符合人机功效;当阀门的一部分被激活时，链条可以直接锁在锁紧装置上，而不需要拆卸，每次都可以按下相应的锁紧键，以优化操作过程;锁紧方法简单，锁紧后阀门机构无法工作，消除了安全隐患，工作环境更加安全可靠。
3.2球阀操作机构闭锁一体化设计
球阀主要由阀壳、阀芯、阀杆、阀杆螺母、操作手柄和限位销轴组成。它由一个固定环和一个移动环组成。合成套管圆柱形结构的两部分。移动环比固定环略粗，在工作过程中可以平稳旋转。活动环安装在阀杆上，并根据阀门的开启和关闭进行旋转。安装环应固定在阀门的限位销轴上，并在整个操作过程中保持固定。当阀门关闭时，固定环和活动环上的固定闭锁孔和活动闭锁孔相互配合。阀的开启,活动环旋转90°与两个锁扣固定。根据阀门的实际位置，选择一个容易锁紧且位置正确的锁孔来安装连接锁。联轴器的锁定限制了可移动环的旋转，使阀杆不能旋转，阀门不能关闭，阀门在开启位置锁定。球阀控制机构的锁紧装置非常简单，安装方便，不需要隔离设备，安装过程中不需要改变阀门状态，不影响设备的正常运行。安装时，只需用扳手打开阀杆螺母，将锁紧环与锁紧装置的活动环组合，将锁紧环朝向锁紧装置套管上的孔，拧紧阀杆螺母即可。
3.3蝶阀应用
蝶阀是一种简单的控制阀。开启和关闭过程主要是围绕阀门轴线旋转，具有耐高温、耐高压的特点。一般用于工业生产，效果良好。(1)开闭过程相对简单，流体阻力小。结构短，尺寸小，在某些大直径阀门上效果良好。它也可用于输送泥浆介质，一般可将管道开口内积聚的液体流量控制在最低限度。(2)开启和关闭力矩不高，通常存在于旋转轴两侧的控制板上。同一介质的作用通常会产生较大的相反力矩，从而在开启和关闭过程中节省更多的时间和精力。最重要的是，应用蝶阀的优点为含有悬浮固体的介质提供了良好的输送通道。因此，蝶阀主要用于轻工业和石化工业。蝶阀的压力和温度范围更小，操作环境要求更严格。在流量调节范围内，密封性差。而蝶阀一般应在令人满意的密封性条件下有效使用;例如，区域供热、燃气或供水管道存在潜在的质量风险，如空化或气化问题，运行效率不高。
结语
随着我国工业的发展，阀门工作条件的日益复杂，导致阀门密封技术的迅速发展，新的密封材料和密封结构将得到广泛应用。根据目前阀门密封性的要求，对阀门密封性的研究现状进行了分析。综合机械锁的设计和应用程序在不改变阀门本体和阀门的运作机制,极大地提高了单位、环境或工作环境的安全,对环境和其他类似设备,特别是对高价值设备的改造，具有较高的推广价值。
参考文献
［1］孙丽，陈立龙．我国阀门行业现状与发展趋势［J］．机电工程，2009，26(10):103－104．
［2］刘利斌，孟翠娥．防氯腐蚀合金在冶金阀门上的应用［J］．通用机械，2012(2):65－68．
［3］陈元方，方本孝，张洪文．中温中压阀门密封面耐擦伤性能的试验研究［J］．化工与通用机械，1982(7):1－14．
［4］刘银水，黄艳，贺小峰，等．水压阀的研究与发展［J］．液压与气动，2001(5):10－14．
